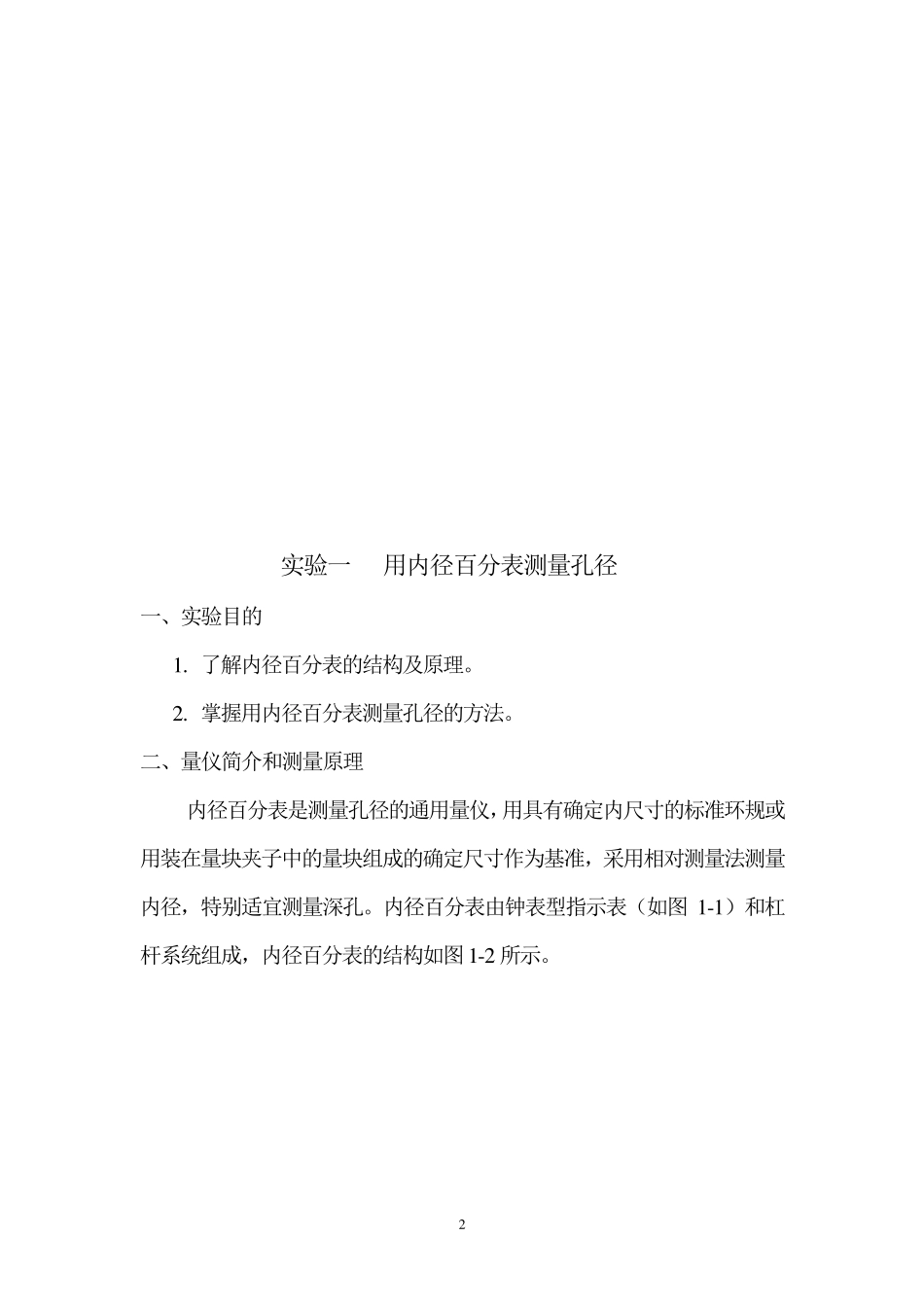

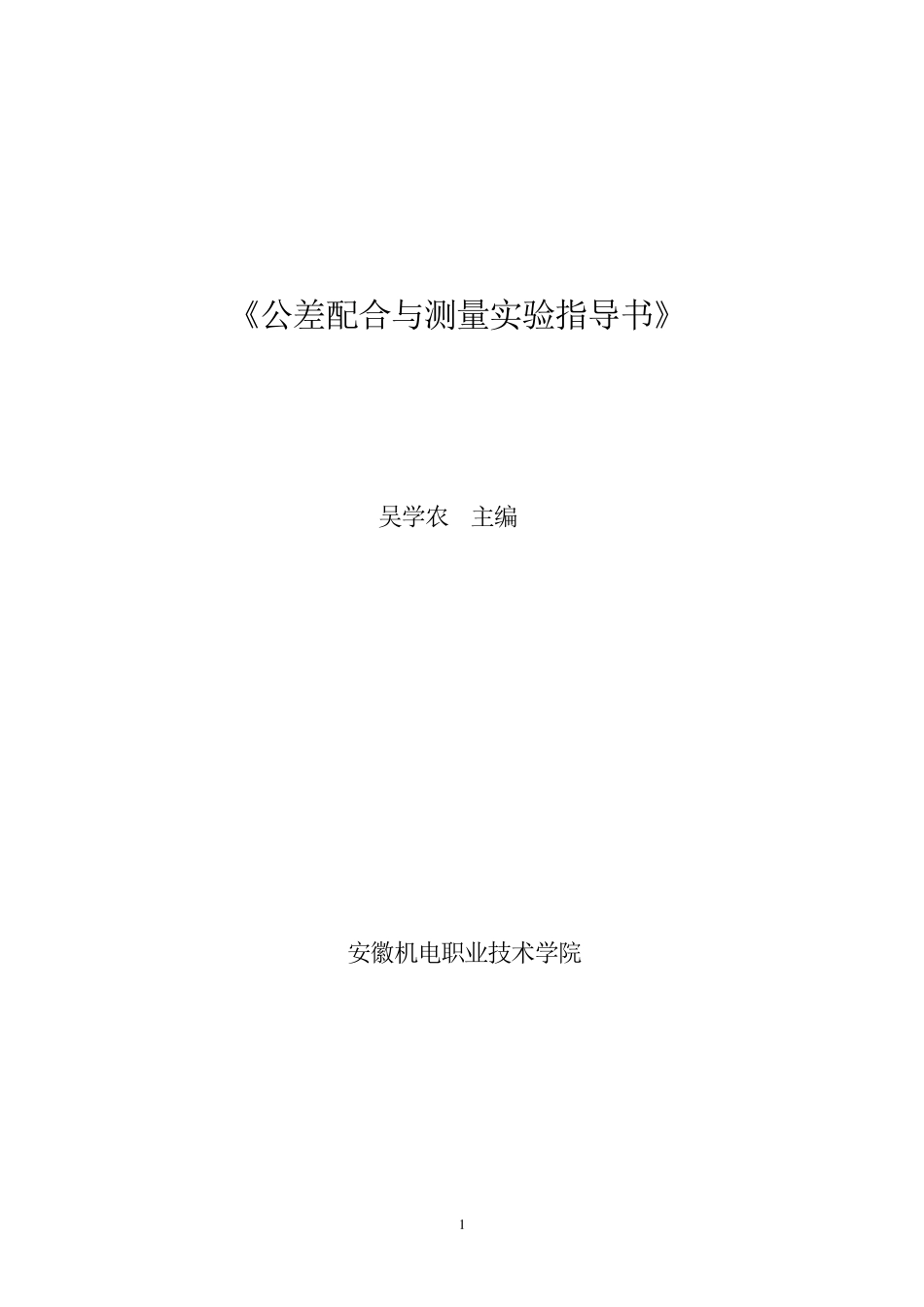

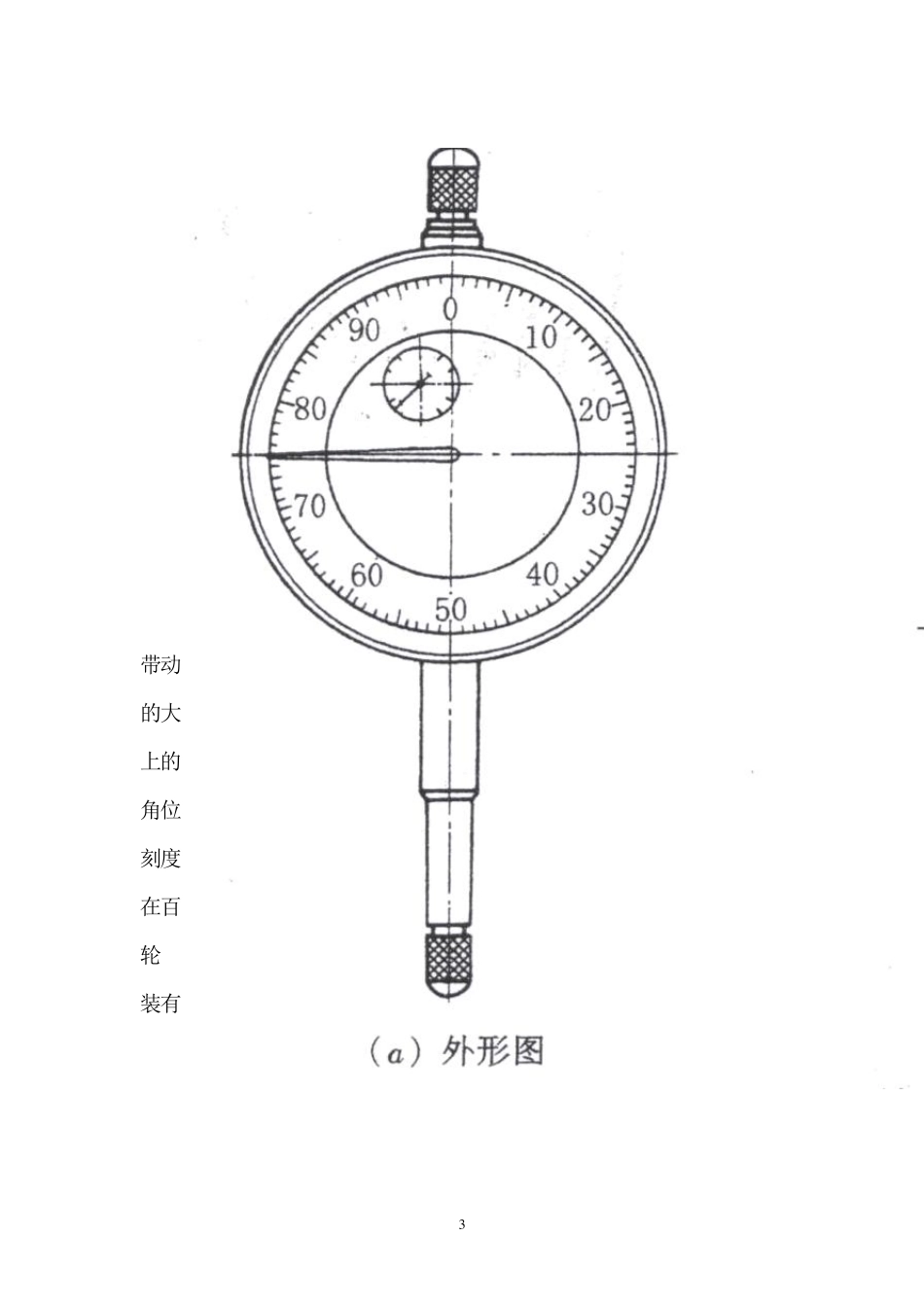

1 《公差配合与测量实验指导书》 吴学农 主编 安徽机电职业技术学院 2 实验一 用内径百分表测量孔径 一、实验目的 1 . 了解内径百分表的结构及原理。 2 . 掌握用内径百分表测量孔径的方法。 二、量仪简介和测量原理 内径百分表是测量孔径的通用量仪，用具有确定内尺寸的标准环规或用装在量块夹子中的量块组成的确定尺寸作为基准，采用相对测量法测量内径，特别适宜测量深孔。内径百分表由钟表型指示表（如图 1 -1 ）和杠杆系统组成，内径百分表的结构如图 1 -2 所示。 3 图1-1 钟表型百分表 1 —测杆；2 —游丝 ；3 —弹簧 如图1-1，用钟表型百分表测量时，具有齿条的测杆 1作直线运动，带动与该齿条啮合的小齿轮 Z2转动，从而使与小齿轮 Z2固定在同一根轴上的大齿轮 Z3及短指针转动。大齿轮 Z3又带动小齿轮 Z1及固定在同一根轴上的长指针转动。这样，测杆的微量直线位移经齿轮传动放大为长指针的角位移，由分度盘指示出来。当测量杆 1直线移动 0.01mm时，长指针在刻度盘上相应转动一格。为了消除齿轮传动中齿侧间隙引起的空程误差，在百分表内装有游丝 2。由游丝产生的扭力矩作用在与小齿轮 Z1啮合的齿轮 Z4上，以保证齿轮无论正转和反转都在同向的齿面啮合。在百分表内还装有弹簧 3，它用来控制测量力。 4 图1-2 内径百分表结构 1—可换（固定）测量头；2—等臂直角杠杆；3—活动测头；4—挺杆；5—隔热手柄；6—定心板； 7、8—弹簧；9—指示表（百分表） 用内径百分表测量时，活动测头 3和固定测头 1（也称可换测量头）分别与被测孔孔壁接触。活动测头 3向内移动时，其位移经等臂直角杠杆2，推动挺杆 4向上移动，使弹簧 8压缩，并推动指示表9的测杆，使它的指针回转。该弹簧的反作用力使活动测头 3对孔壁产生测量力。在活动测头的两侧有定心板 6，它在两只弹簧 7的作用下始终对称地与孔壁接触。定心板 6与孔壁的两个接触点的连线与被测孔的直径线互相垂直，使两个测头位于该孔的直径方向上（如图1-6a）。量仪附有一组长短不同的固定测头，可根据被测孔直径大小来选择使用。本实验所用内径百分表的主要技术性能指标如下： 5 刻度值 0.01mm 测量范围 35~50mm 示值范围 0～3mm 三、被测零件图 IIIIII 图1 —3 被测零件图 四.实验步骤 1.根据被测孔径的基本尺寸选用相应的可换测量头和校对零位时使用 的外径千分尺。 2.洗净擦洁可换测量头、活动测量头、定位装置（定心...
