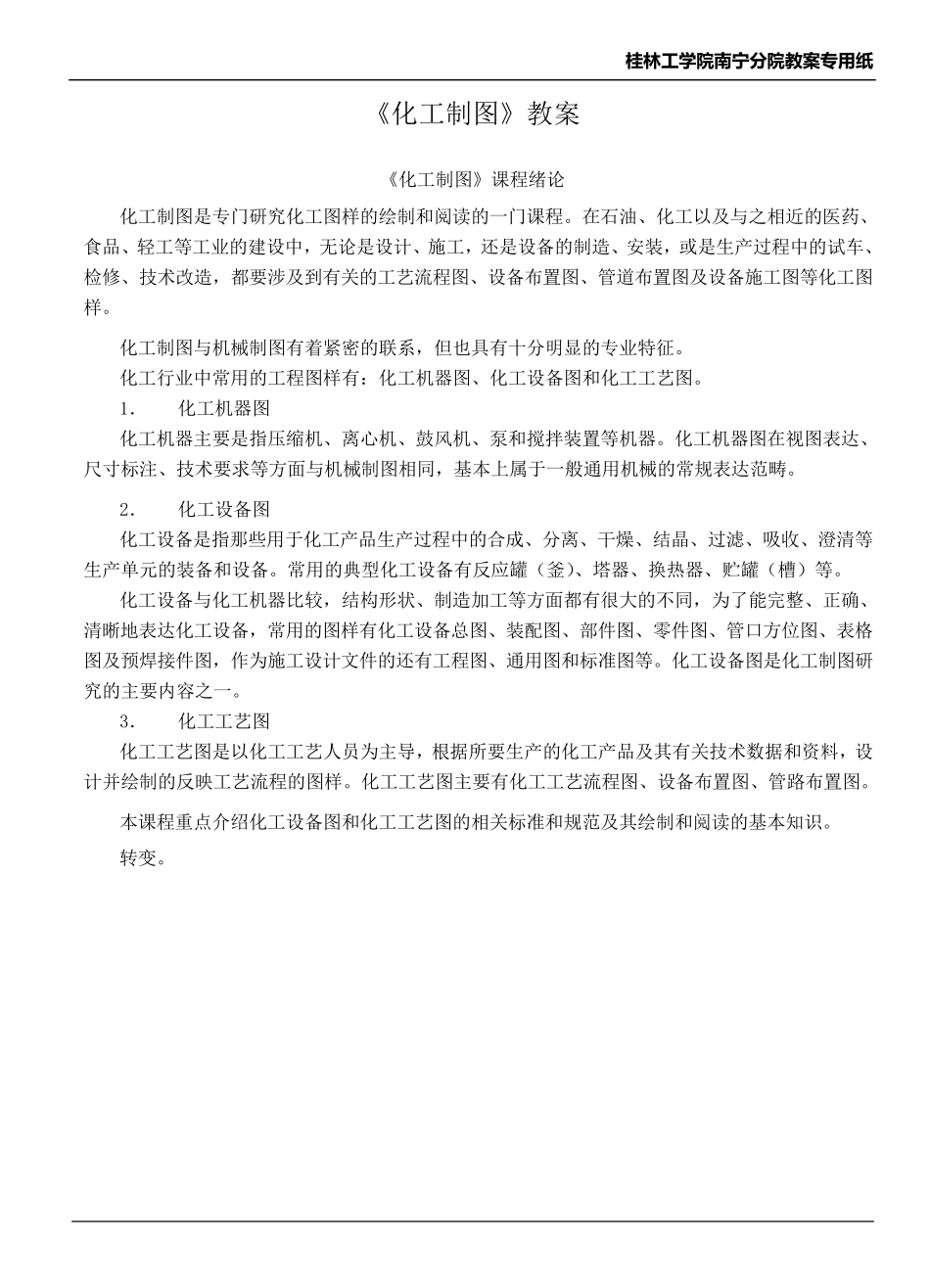

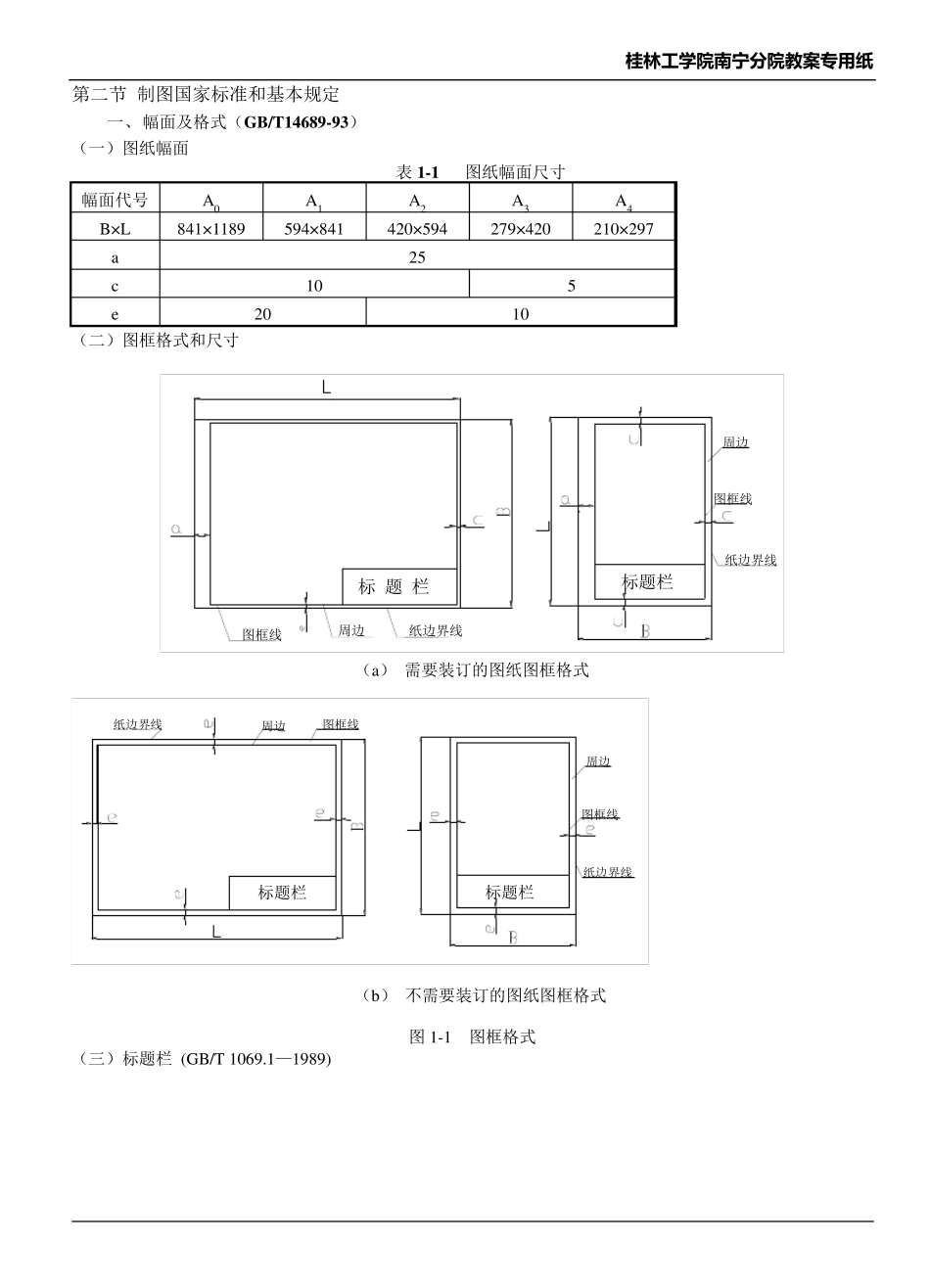

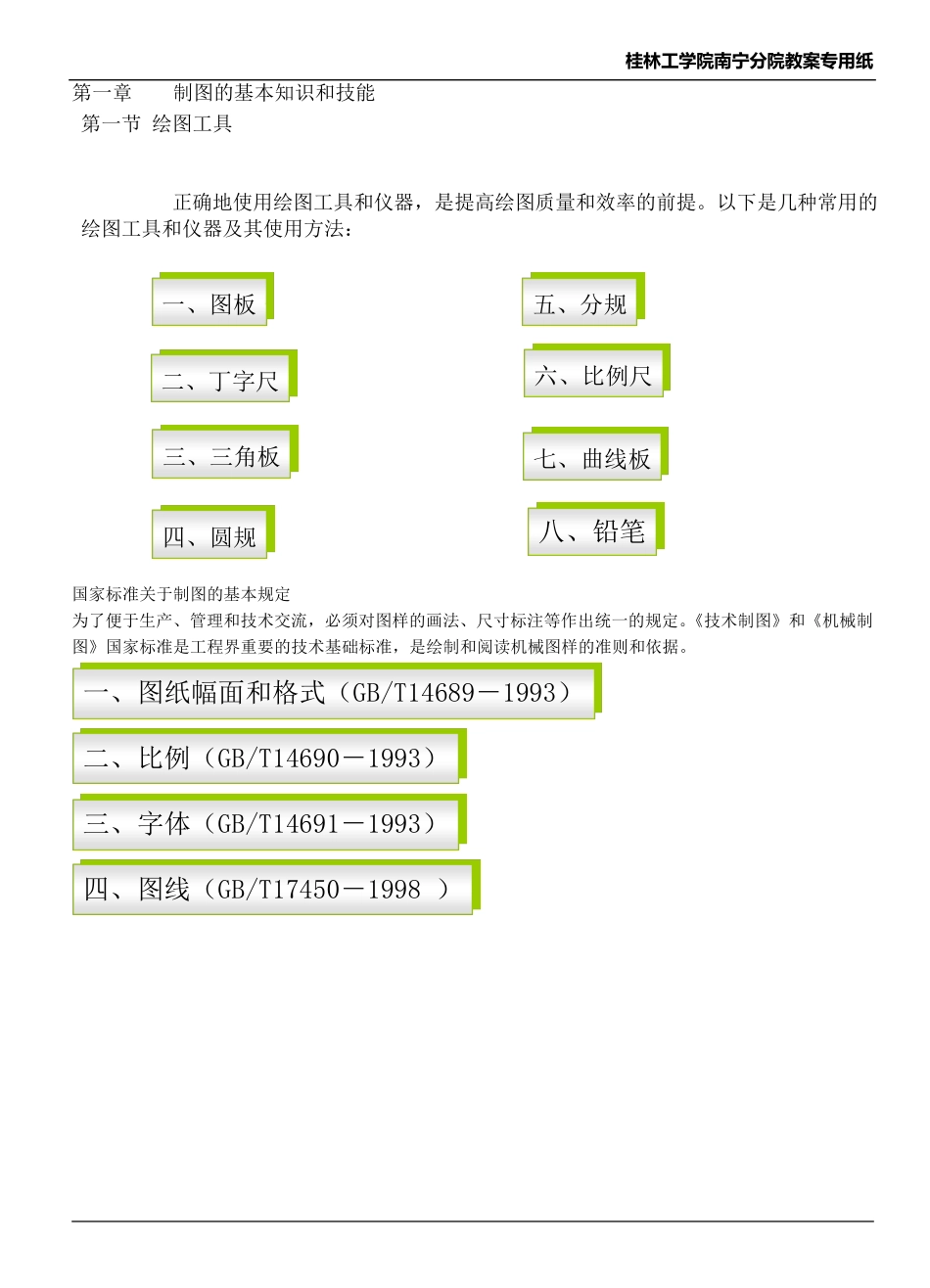

桂 林 工 学 院 南 宁 分 院 教 案 专用纸 《化工制图》教案 《化工制图》课程绪论 化工制图是专门研究化工图样的绘制和阅读的一门课程。在石油、化工以及与之相近的医药、食品、轻工等工业的建设中，无论是设计、施工，还是设备的制造、安装，或是生产过程中的试车、检修、技术改造，都要涉及到有关的工艺流程图、设备布置图、管道布置图及设备施工图等化工图样。 化工制图与机械制图有着紧密的联系，但也具有十分明显的专业特征。 化工行业中常用的工程图样有：化工机器图、化工设备图和化工工艺图。 1． 化工机器图 化工机器主要是指压缩机、离心机、鼓风机、泵和搅拌装置等机器。化工机器图在视图表达、尺寸标注、技术要求等方面与机械制图相同，基本上属于一般通用机械的常规表达范畴。 2． 化工设备图 化工设备是指那些用于化工产品生产过程中的合成、分离、干燥、结晶、过滤、吸收、澄清等生产单元的装备和设备。常用的典型化工设备有反应罐（釜）、塔器、换热器、贮罐（槽）等。 化工设备与化工机器比较 ，结构 形 状 、制造加 工等方面都有很 大 的不 同，为 了 能 完 整 、正 确 、清晰 地 表达化工设备，常用的图样有化工设备总 图、装配 图、部 件 图、零 件 图、管口 方位 图、表格图及预 焊 接 件 图，作 为 施工设计文 件 的还有工程图、通用图和标准 图等。化工设备图是化工制图研究的主要内 容 之一。 3． 化工工艺图 化工工艺图是以化工工艺人 员 为 主导 ，根 据 所 要生产的化工产品及其 有关技术数 据 和资 料 ，设计并 绘制的反映 工艺流程的图样。化工工艺图主要有化工工艺流程图、设备布置图、管路 布置图。 本课程重 点 介 绍 化工设备图和化工工艺图的相关标准 和规范及其 绘制和阅读的基本知 识 。 转 变 。 桂 林 工 学 院 南 宁 分 院 教 案 专用纸 第一章 制图的基本知识和技能 国家标准关于制图的基本规定 为了便于生产、管理和技术交流，必须对图样的画法、尺寸标注等作出统一的规定。《技术制图》和《机械制图》国家标准是工程界重要的技术基础标准，是绘制和阅读机械图样的准则和依据。 第一节 绘图工具 一、图板 二、丁字尺 三、三角板 四、圆规 五、分规 六、比例尺 七、曲线板 八、铅笔 正确地使用绘图工具和仪器，是提高绘图质量和效率的前提。以下是几种常用的绘图工具和仪器及其使...
