《土木工程制图》复习题201212VIP免费

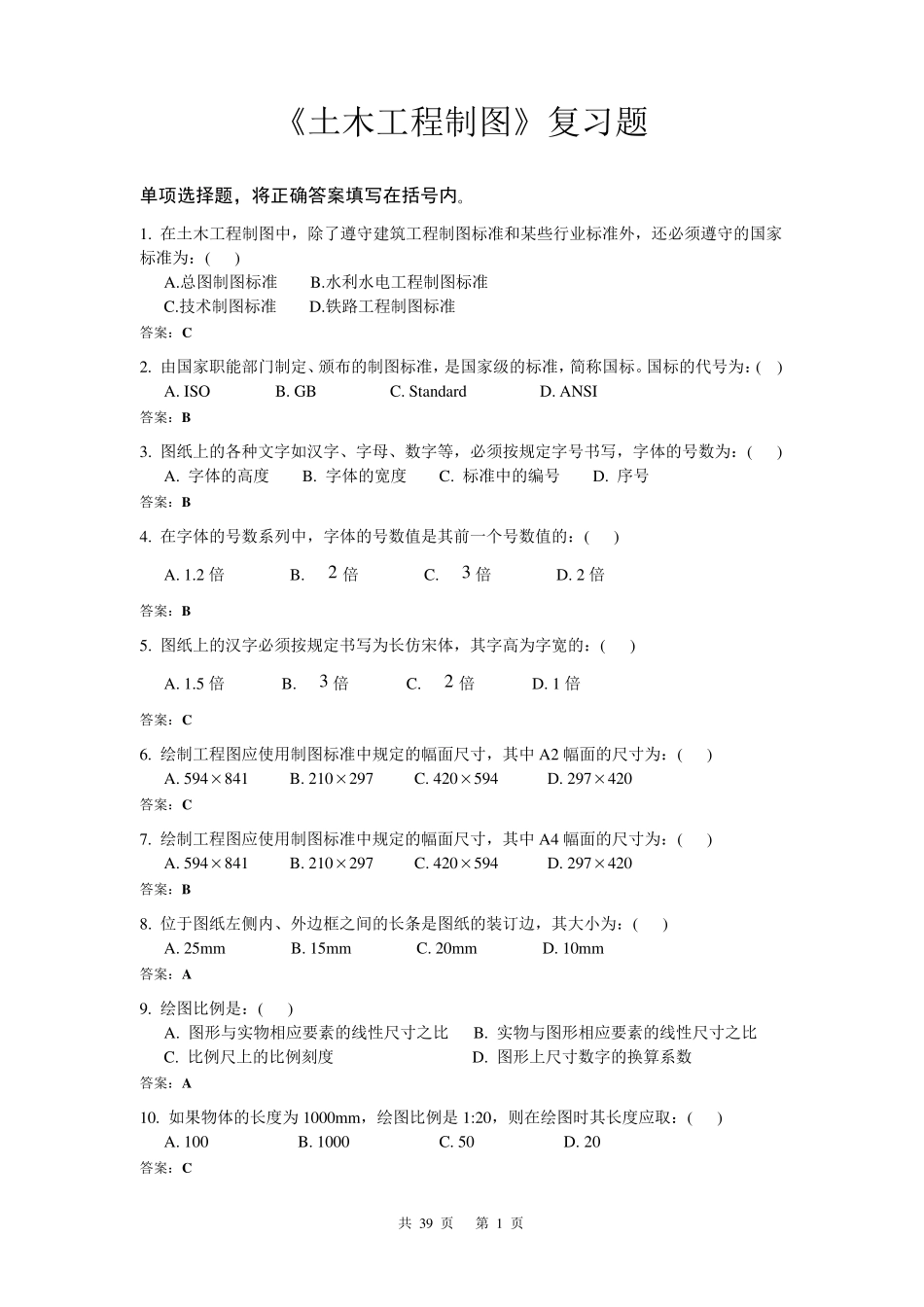

《土木工程制图》复习题201212_第1页
1/39
《土木工程制图》复习题201212_第2页
2/39

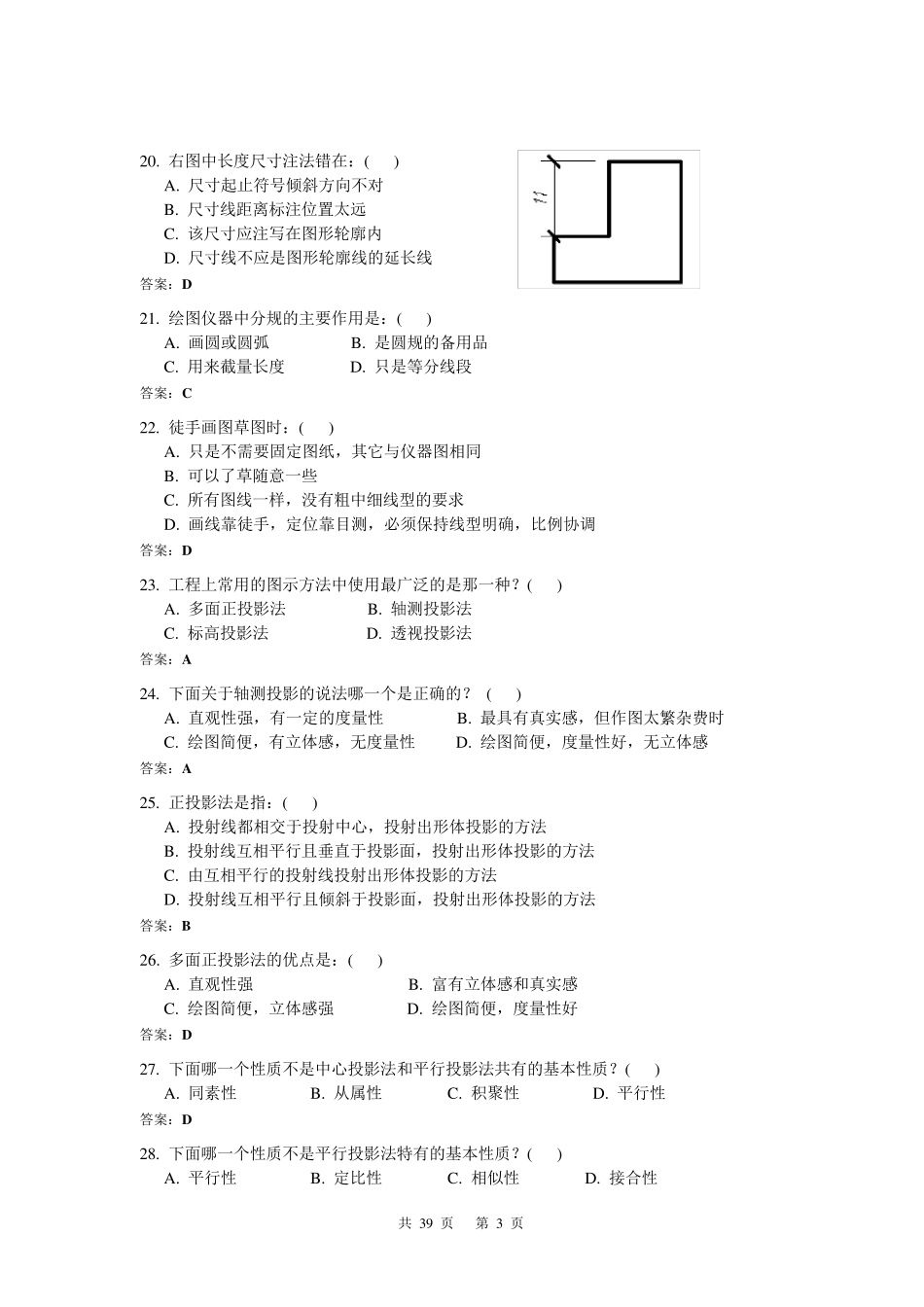

《土木工程制图》复习题201212_第3页
3/39
共 39 页 第 1 页 《土木工程制图》复习题 单项选择题,将正确答案填写在括号内。 1. 在土木工程制图中,除了遵守建筑工程制图标准和某些行业标准外,还必须遵守的国家标准为:( ) A.总图制图标准 B.水利水电工程制图标准 C.技术制图标准 D.铁路工程制图标准 答案:C 2. 由国家职能部门制定、颁布的制图标准,是国家级的标准,简称国标。国标的代号为:( ) A. ISO B. GB C. Standard D. ANSI 答案:B 3. 图纸上的各种文字如汉字、字母、数字等,必须按规定字号书写,字体的号数为:( ) A. 字体的高度 B. 字体的宽度 C. 标准中的编号 D. 序号 答案:B 4. 在字体的号数系列中,字体的号数值是其前一个号数值的:( ) A. 1.2 倍 B. 2 倍 C. 3 倍 D. 2 倍 答案:B 5. 图纸上的汉字必须按规定书写为长仿宋体,其字高为字宽的:( ) A. 1.5 倍 B. 3 倍 C. 2 倍 D. 1 倍 答案:C 6. 绘制工程图应使用制图标准中规定的幅面尺寸,其中A2 幅面的尺寸为:( ) A. 594841 B. 210297 C. 420594 D. 297420 答案:C 7. 绘制工程图应使用制图标准中规定的幅面尺寸,其中A4 幅面的尺寸为:( ) A. 594841 B. 210297 C. 420594 D. 297420 答案:B 8. 位于图纸左侧内、外边框之间的长条是图纸的装订边,其大小为:( ) A. 25mm B. 15mm C. 20mm D. 10mm 答案:A 9. 绘图比例是:( ) A. 图形与实物相应要素的线性尺寸之比 B. 实物与图形相应要素的线性尺寸之比 C. 比例尺上的比例刻度 D. 图形上尺寸数字的换算系数 答案:A 10. 如果物体的长度为1000mm,绘图比例是 1:20,则在绘图时其长度应取:( ) A. 100 B. 1000 C. 50 D. 20 答案:C 共 39 页 第 2 页 11. 如果物体的长度为1000mm,绘图比例是1:20,则在其图形上长度标注的尺寸数字为: A. 100 B. 1000 C. 50 D. 20 答案:B 12. 比例尺是三棱柱形的,按比例画图时,应使用比例尺,它的作用是:( ) A. 按比例进行尺寸度量 B. 查找换算系数 C. 与计算器的作用类似 D. 可画直线 答案:A 13. 粗实线的用途为:( ) A. 表示假想轮廓 B. 表示可见轮廓 C. 表示不可见轮廓 D. 画中心线或轴线 答案:B 14. 中粗虚线的用途为:( ) A. 表示假想轮廓 B. 表示可见轮廓 C. 表示不可见轮廓 D. 画中心线或轴线 答案:C 1...
