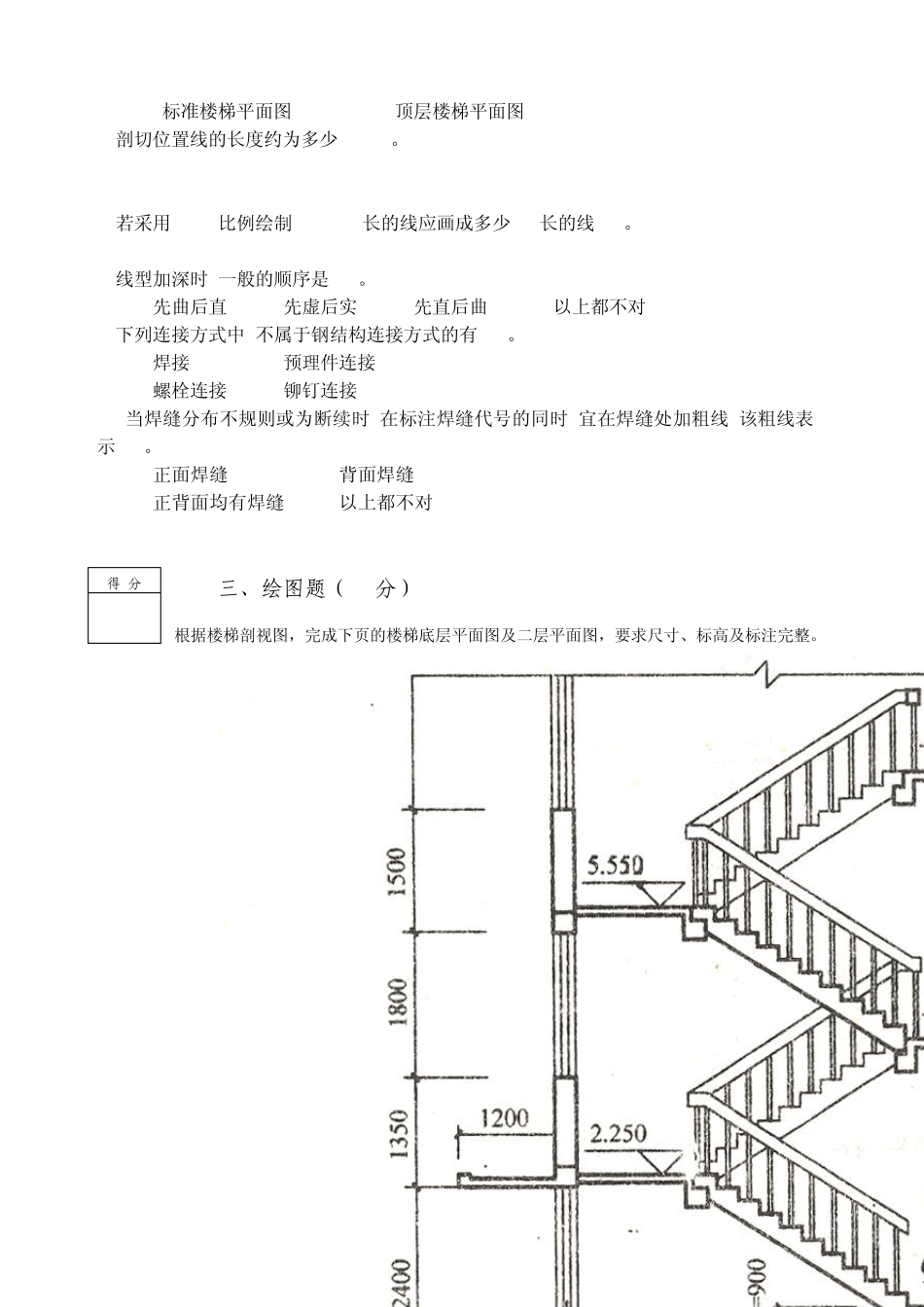

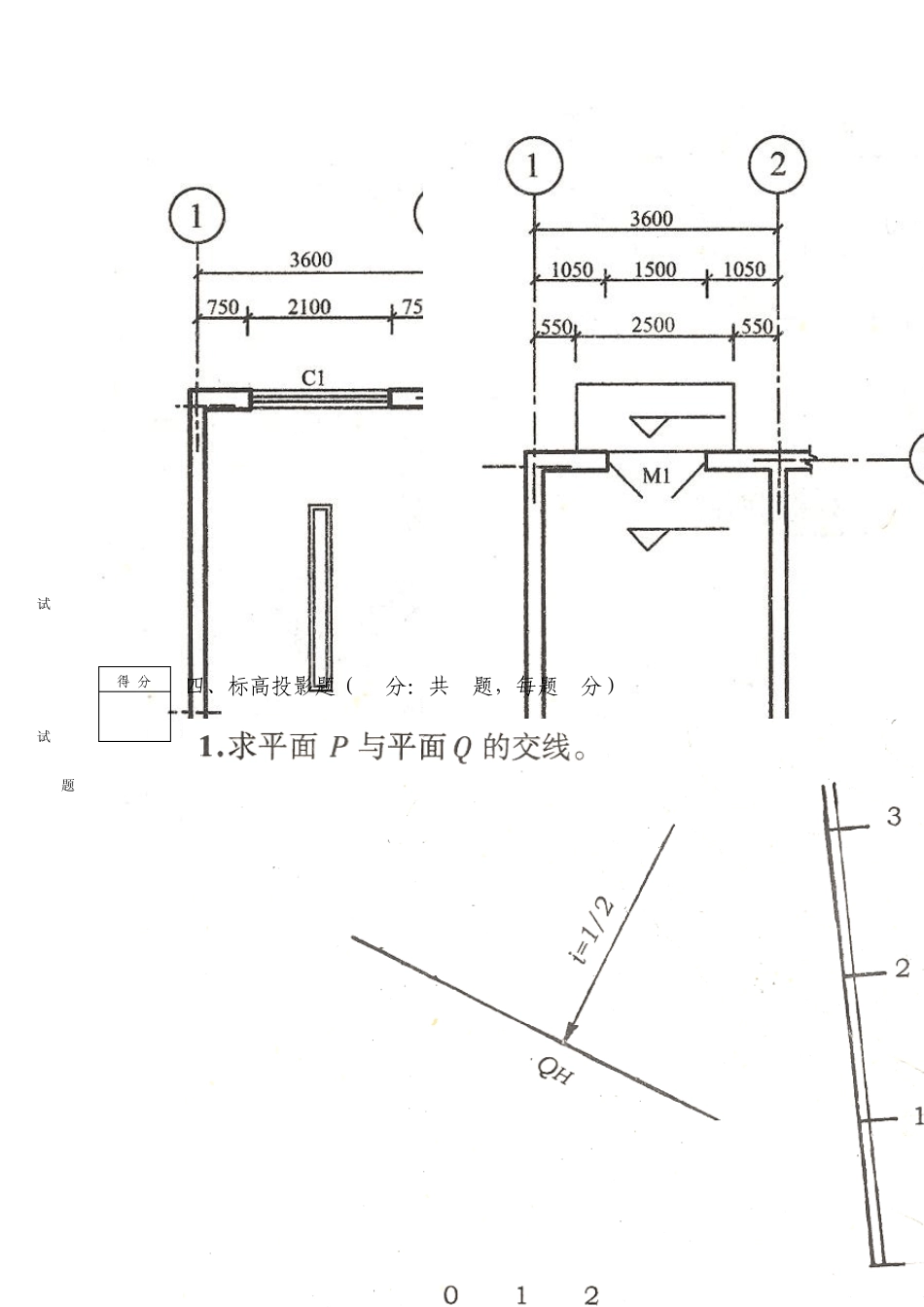

土木工程制图模拟试题3 第 1 页 共 8 页 土木工程制图 试题（模拟3） 学号： 学习中心名称： 专业： 层次： 姓名： 试卷卷面成绩 占课程考核成绩60% 平时 成绩占40% 课程考核成绩 题号 一 二 三 四 五 六 七 八 九 十 小计 得分 一、填空题（20分：每空 1分）： 1.A1 图纸的幅面尺寸是 mm。 2.在房屋施工图中的详图符号 表示 的、其中5表示 、3表示 ,XJ003表示 。 3. 钢筋布置图中,立面图主要表明钢筋的 和 。断面图主要是表示钢筋 的 和 的排列, 的形状和其他钢筋的连接关系。 4.螺栓由 、 和 组成。 5.钢屋架上弦杆编号标注为706504表示 块填板,长 、宽 、厚度为 。 6.钢梁结构图包括 、 、 。 二、选择题（20分：共 10题，每题2分） 1. 下列有关线型的说法,错误的是( )。 A.尺寸线应用细实线绘制 B.尺寸界线用细实线绘制 C.尺寸起止符号用细实线绘制 D.尺寸起止符号与尺寸线成顺时针45°角 2.剖面图的剖切位置符号应于下列哪一个图样中绘出( )。 A.立面图 B.剖面图 C.底层平面图 D.标准层平面图 3．立面图中的室外地坪线用什么线型绘制( )。 A.1.4b的粗实线 B.1.2b的粗实线 C. l.lb粗实线 D.O.5b中实线 4．基础图通常包括基础平面图和什么图( )。 A.基础立面图 B.基础剖面图 C.基础断面因 D.基础详图 5．在一五层高的住宅建筑中,下列哪一个楼梯平面图没有折断线( )。 A.底层楼梯平面图 B.二层楼梯平面图 得 分 得 分 装 订 线 内 不 得 答 题 自 觉 遵 守 考 试 规 则，诚 信 考 试，绝 不 作 弊 53XJ-003 土木工程制图模拟试题3 第 2 页 共 8 页 C. 标准楼梯平面图 D.顶层楼梯平面图 6.剖切位置线的长度约为多少mm( )。 A.4-6 B.6-10 C.6 - 8 D. 8 - 10 7.若采用1:10比例绘制,3600mm长的线应画成多少mm长的线( )。 A.3.6 B.36 C.360 D.3600 8.线型加深时,一般的顺序是( )。 A.先曲后直 B.先虚后实 C.先直后曲 D.以上都不对 9.下列连接方式中,不属于钢结构连接方式的有( )。 A.焊接 B.预理件连接 c.螺栓连接 D.铆钉连接 10.当焊缝分布不规则或为断续时,在标注焊缝代号的同时,宜在焊缝处加粗线,该粗线表示( )。 A.正面焊缝 B.背面焊缝 C.正背面均有焊缝 D.以上都不对 三、绘图题（14分） 根据楼梯剖视图，完成下页的楼梯底层平面图及二层平面图，要求尺寸、标...
