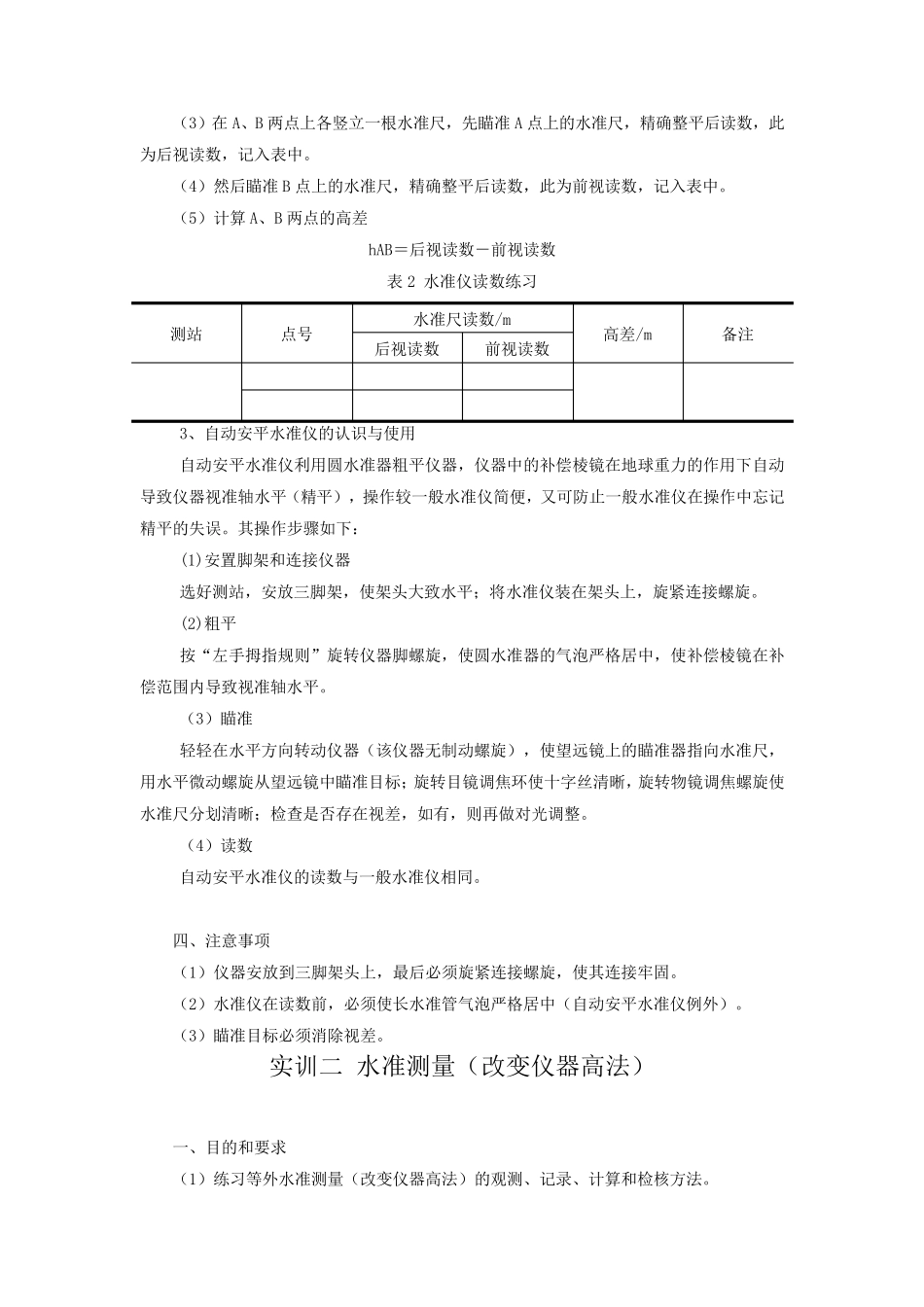

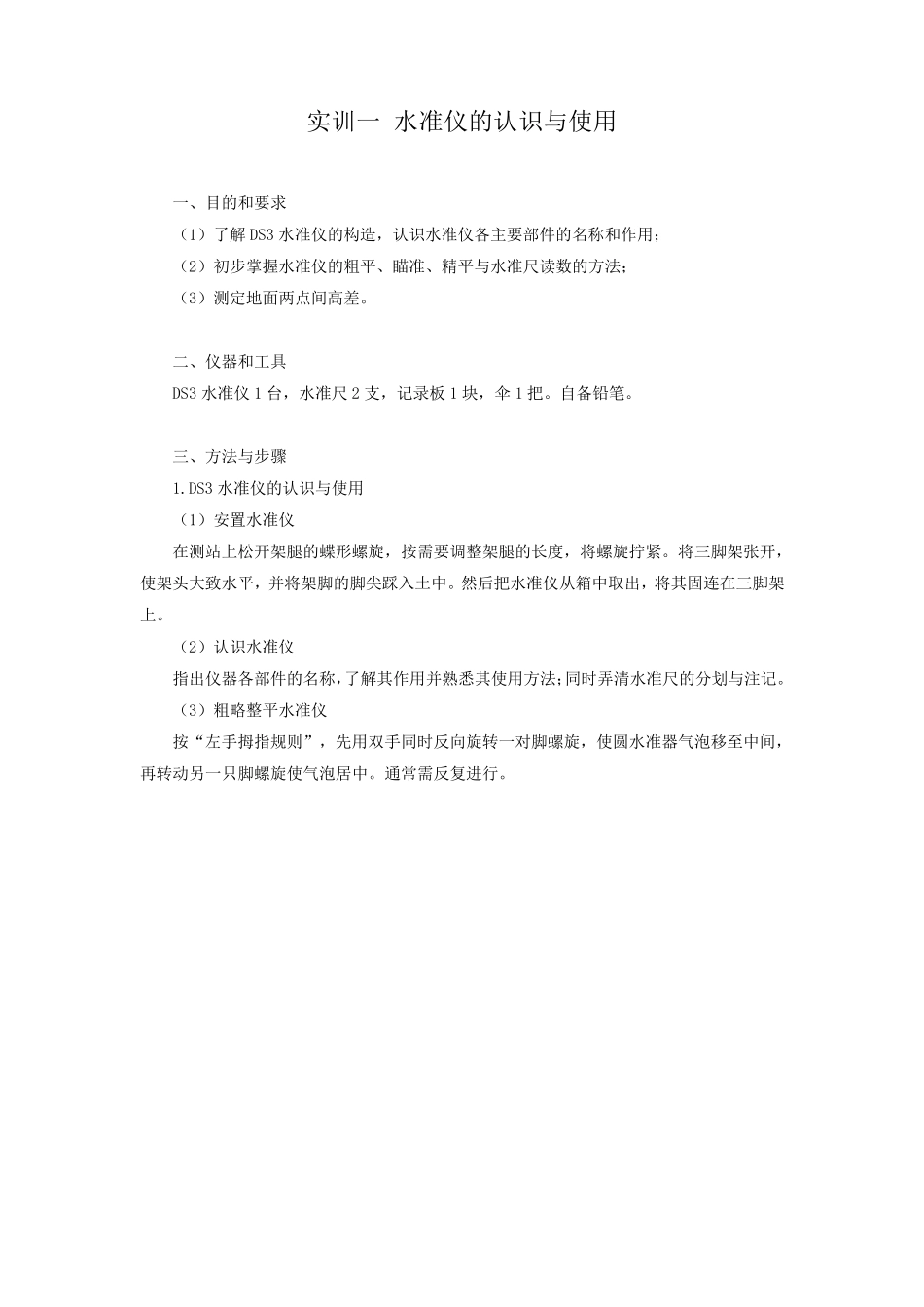

实训一 水准仪的认识与使用 一、目的和要求 （1）了解DS3 水准仪的构造，认识水准仪各主要部件的名称和作用； （2）初步掌握水准仪的粗平、瞄准、精平与水准尺读数的方法； （3）测定地面两点间高差。 二、仪器和工具 DS3 水准仪1 台，水准尺2 支，记录板1 块，伞1 把。自备铅笔。 三、方法与步骤 1.DS3 水准仪的认识与使用 （1）安置水准仪 在测站上松开架腿的蝶形螺旋，按需要调整架腿的长度，将螺旋拧紧。将三脚架张开，使架头大致水平，并将架脚的脚尖踩入土中。然后把水准仪从箱中取出，将其固连在三脚架上。 （2）认识水准仪 指出仪器各部件的名称，了解其作用并熟悉其使用方法；同时弄清水准尺的分划与注记。 （3）粗略整平水准仪 按“左手拇指规则”，先用双手同时反向旋转一对脚螺旋，使圆水准器气泡移至中间，再转动另一只脚螺旋使气泡居中。通常需反复进行。 （4）瞄准水准尺 瞄准水准尺的步骤是：转动目镜对光螺旋，使十字丝清晰；松开水平制动螺旋，转动望远镜，通过望远镜上的缺口和准星初步瞄准水准尺，固定水平制动螺旋；转动物镜对光螺旋，使水准尺分划清晰；旋转水平微动螺旋，使水准尺影像的一侧靠近于十字丝竖丝（便于检查水准尺是否竖直）；眼睛略作上下移动，检查十字丝与水准尺分划像之间是否有相对移动（视差）；如果存在视差，则重新进行目镜与物镜对光，消除视差。 （5）精确整平水准仪 转动微倾螺旋，使符合水准器气泡两端的像吻合。注意微倾螺旋转动方向与符合水准管左侧气泡移动方向的一致性。 （6）读数 用十字丝中丝在水准尺上读取4 位读数。读数时，先估读毫米数，然后按米、分米、厘米及毫米一次读出。 2．测定地面两点间高差 （1）在地面上选择 A、B 两点； （2）在A、B 两点之间安置水准仪，使水准仪到 A、B 两点的距离大致相等，并粗略整平； （3）在A、B 两点上各竖立一根水准尺，先瞄准A 点上的水准尺，精确整平后读数，此为后视读数，记入表中。 （4）然后瞄准B 点上的水准尺，精确整平后读数，此为前视读数，记入表中。 （5）计算A、B 两点的高差 hAB＝后视读数－前视读数 表2 水准仪读数练习 测站 点号 水准尺读数/m 高差/m 备注 后视读数 前视读数 3、自动安平水准仪的认识与使用 自动安平水准仪利用圆水准器粗平仪器，仪器中的补偿棱镜在地球重力的作用下自动导致仪器视准轴水平（精平），操作较一般水准仪简便，又可防止一般水准仪在操作中...
