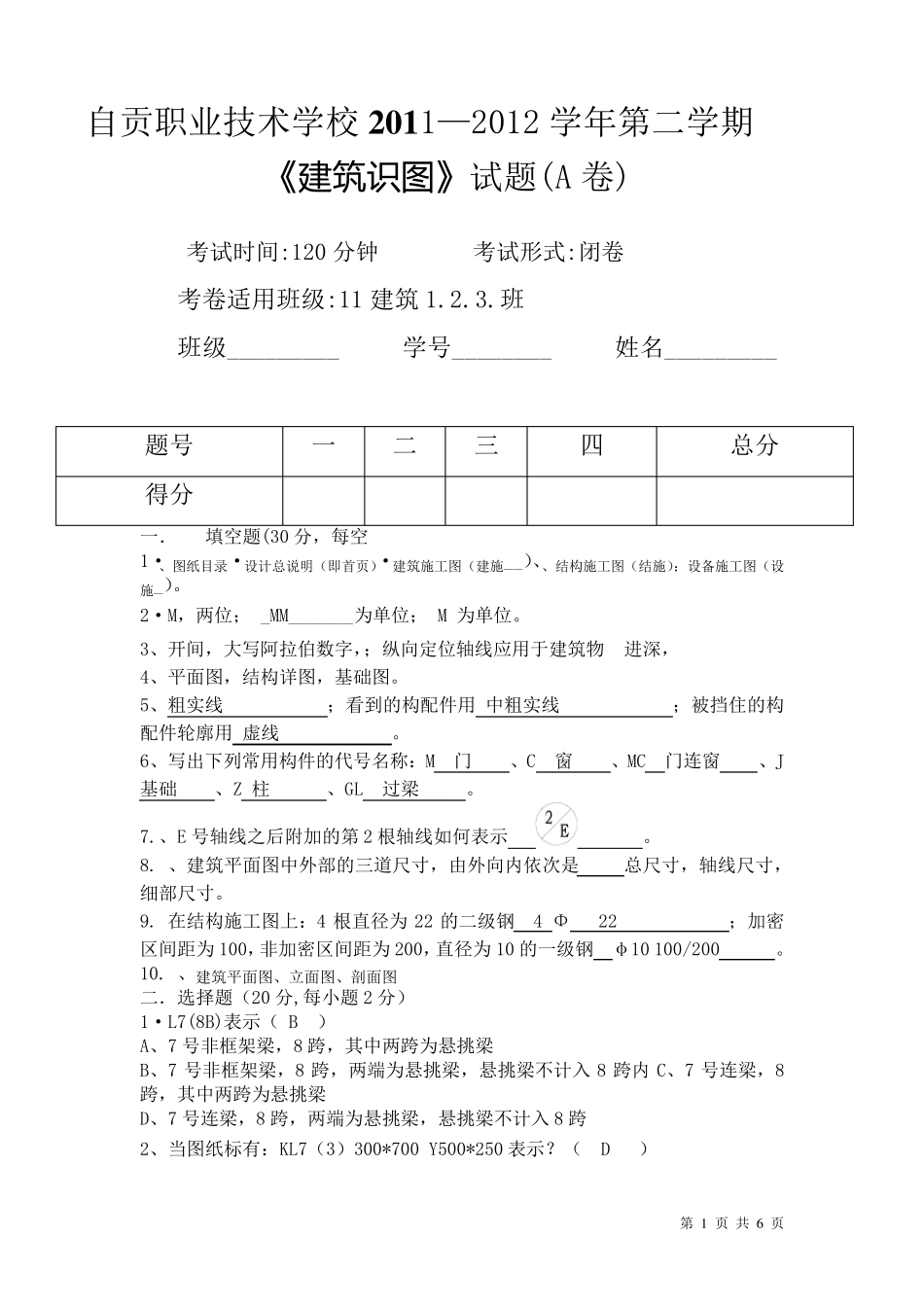

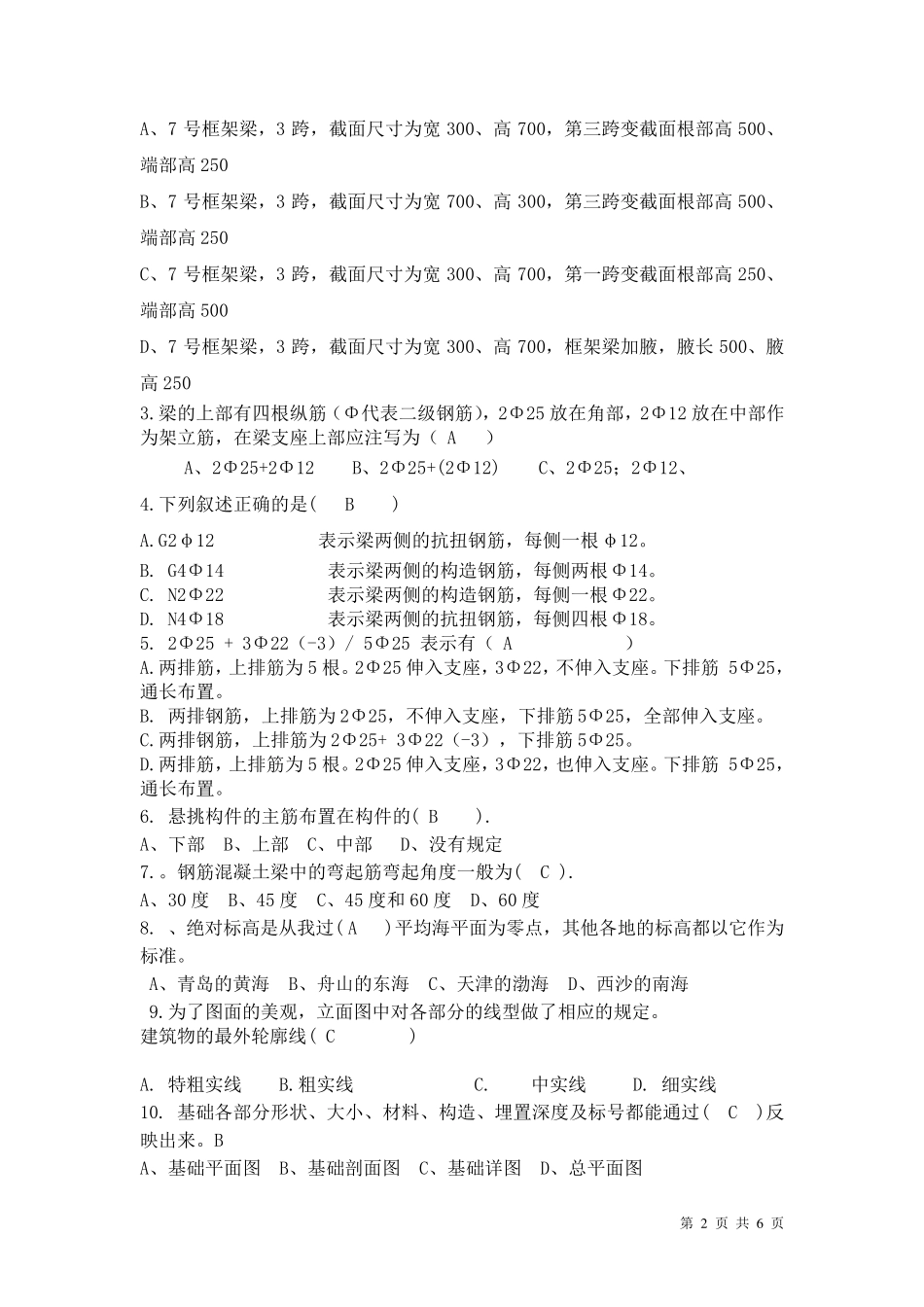

第 1 页 共 6 页 自贡职业技术学校2011—2012 学年第二学期 《建筑识图》试题(A 卷) 考试时间:120 分钟 考试形式:闭卷 考卷适用班级:11 建筑1.2.3.班 班级_________ 学号________ 姓名_________ 题号 一 二 三 四 总分 得分 一． 填空题(30 分，每空 1·、图纸目录·设计总说明（即首页）·建筑施工图（建施__）、、结构施工图（结施）：设备施工图（设施_）。 2·M，两位； _MM_______为单位； M 为单位。 3、开间，大写阿拉伯数字，；纵向定位轴线应用于建筑物 进深， 4、平面图，结构详图，基础图。 5、粗实线 ；看到的构配件用 中粗实线 ；被挡住的构配件轮廓用 虚线 。 6、写出下列常用构件的代号名称：M 门 、C 窗 、MC 门连窗 、J 基础 、Z 柱 、GL 过梁 。 7.、E 号轴线之后附加的第2 根轴线如何表示 。 8. 、建筑平面图中外部的三道尺寸，由外向内依次是 总尺寸，轴线尺寸，细部尺寸。 9. 在结构施工图上：4 根直径为 22 的二级钢 4 Φ 22 ；加密区间距为 100，非加密区间距为 200，直径为 10 的一级钢 φ10 100/200 。 10. 、建筑平面图、立面图、剖面图 二．选择题（20 分,每小题2 分） 1·L7(8B)表示（ B ） A、7 号非框架梁，8 跨，其中两跨为悬 挑 梁 B、7 号非框架梁，8 跨，两端 为悬 挑 梁，悬 挑 梁不 计入8 跨内C、7 号连梁，8跨，其中两跨为悬 挑 梁 D、7 号连梁，8 跨，两端 为悬 挑 梁，悬 挑 梁不 计入 8 跨 2、当 图纸标 有 ：KL7（3）300*700 Y500*250 表示？ （ D ） 第 2 页 共 6 页 A、7 号框架梁，3 跨，截面尺寸为宽300、高700，第三跨变截面根部高500、端部高250 B、7 号框架梁，3 跨，截面尺寸为宽700、高300，第三跨变截面根部高500、端部高250 C、7 号框架梁，3 跨，截面尺寸为宽300、高700，第一跨变截面根部高250、端部高500 D、7 号框架梁，3 跨，截面尺寸为宽300、高700，框架梁加腋，腋长500、腋高250 3.梁的上部有四根纵筋（Φ代表二级钢筋），2Φ25 放在角部，2Φ12 放在中部作为架立筋，在梁支座上部应注写为（ A ） A、2Φ25+2Φ12 B、2Φ25+(2Φ12) C、2Φ25；2Φ12、 4.下列叙述正确的是( B ) A.G2φ12 表示梁两侧的抗扭钢筋，每侧一根φ12。 B. G4Φ14 表示梁两侧的构造钢筋，每侧两根Φ14。 C. N2Φ22 表示梁两侧的构造钢筋，...
