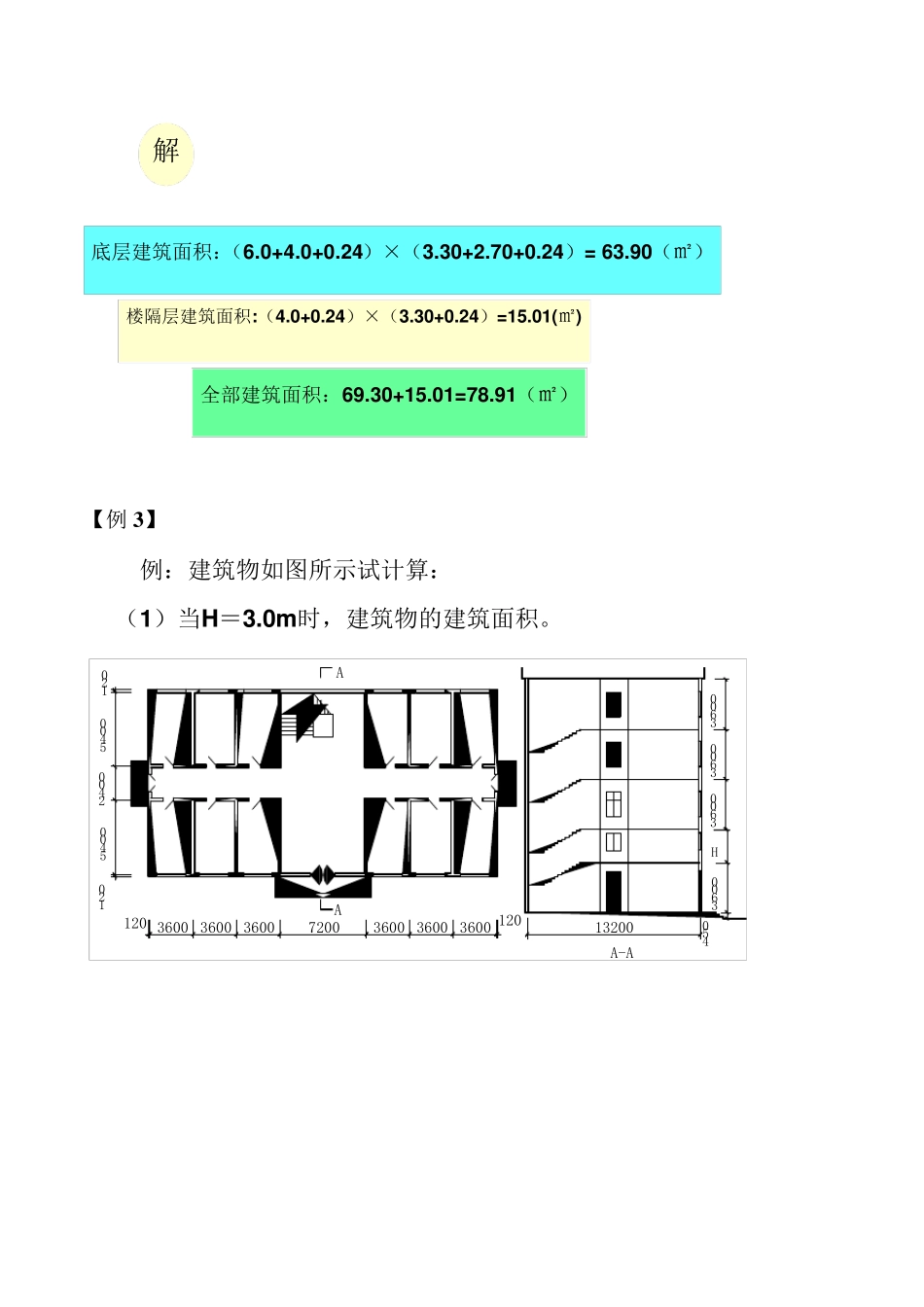

《建筑面积计算》例题精选 成都市工业职业技术学校土木系 刘嘉 【例1 】 【例2 】 例：计算下图单层建筑的建筑面积 解 建筑面积：S＝ 45.24×15.24= 689.46 （㎡） 例：计算下图的建筑面积(墙厚均为240m m 。) 【例3 】 底层建筑面积：（6.0+4.0+0.24）×（3.30+2.70+0.24）= 63.90（㎡） 楼隔层建筑面积:（4.0+0.24）×（3.30+0.24）=15.01(㎡) 全部建筑面积：69.30+15.01=78.91（㎡） 解 例：建筑物如图所示试计算： （1）当H＝3.0m 时，建筑物的建筑面积。 A-AAA5400240054003600360036007200360036003600132004503600H360036003600120120120120 【例4 】 解 : S =(3.6×6+7.2+0.24) ×(5.4×2+2.4+0.24) ×5=1951.49分 析 ： 多 层 建 筑 物 ， 当 层 高 在 2.20m及 其 以 上者， 应计算全面积 S =（3.6×6+7.2+0.24）×（5.4×2+2.4+0.24）×当当+1/2（3.6×6+7.2+0.24）×(5.4×2+0.24)=1756.39（㎡） 分析：多层建筑物，当层高不足2.20m 时，应计算一半面积 例：计算下图地下室建筑面积，层高2.4m ，出入口处有永 【例5 】 S = 地下室建筑面积＋出入口建筑面积 地下室建筑面积: ＝（12.30+0.24）×（10.00+0.24）＝128.41(㎡) 出入口建筑面积: ＝(2.1+0.24) × 0.68＋6.00 × 2.00 ＝13.59(㎡) 解 例：某建筑物座落在坡地上，设计为深基础，并加以利用，计算其建筑面积，如图所示。 S ＝（6.00＋0.40） ×（5.50＋0.40） ＝37.76(㎡) 解 架空层 建筑面积 【例6 】 【例7 】 【例8 】 例：计算下图所示回廊的建筑面积。 回廊建筑面积： (27-0.24)×2×3+(15-0.246)×1×2 =160.56+17.56 =178.08 （㎡） 解 例：如图所示，计算有顶盖和围护结构架空走廊的建筑面积。 解 架空走廊建筑面积为：6×1.5=9.0（㎡） 【例9 】 例:计算下图立体车库的建筑面积（墙厚240㎜） 底层建筑面积= 14×（2.57×3+0.24）= 111.3(㎡) 结构层建筑面积= （2.57×3+0.24 ）×5.0×2×4= 318.0（㎡） 总建筑面积= 111.3+318= 429.30（㎡） 解 例：计算下图剧院的建筑面积。 【例1 0 】 剧院建筑面积=（100+0.24）×（50+0.24） =5036.06(㎡) 舞台灯光控制室建筑面积 =1/2× 3.14×1.242 ×4=9.66（㎡） 总建筑面积=5036.06+9.66=5045.72（㎡） 解 门斗建筑面积： S=3.5×2.5=8.75（㎡） 例：计算下图所示建筑物门斗的建筑面积。 解...
