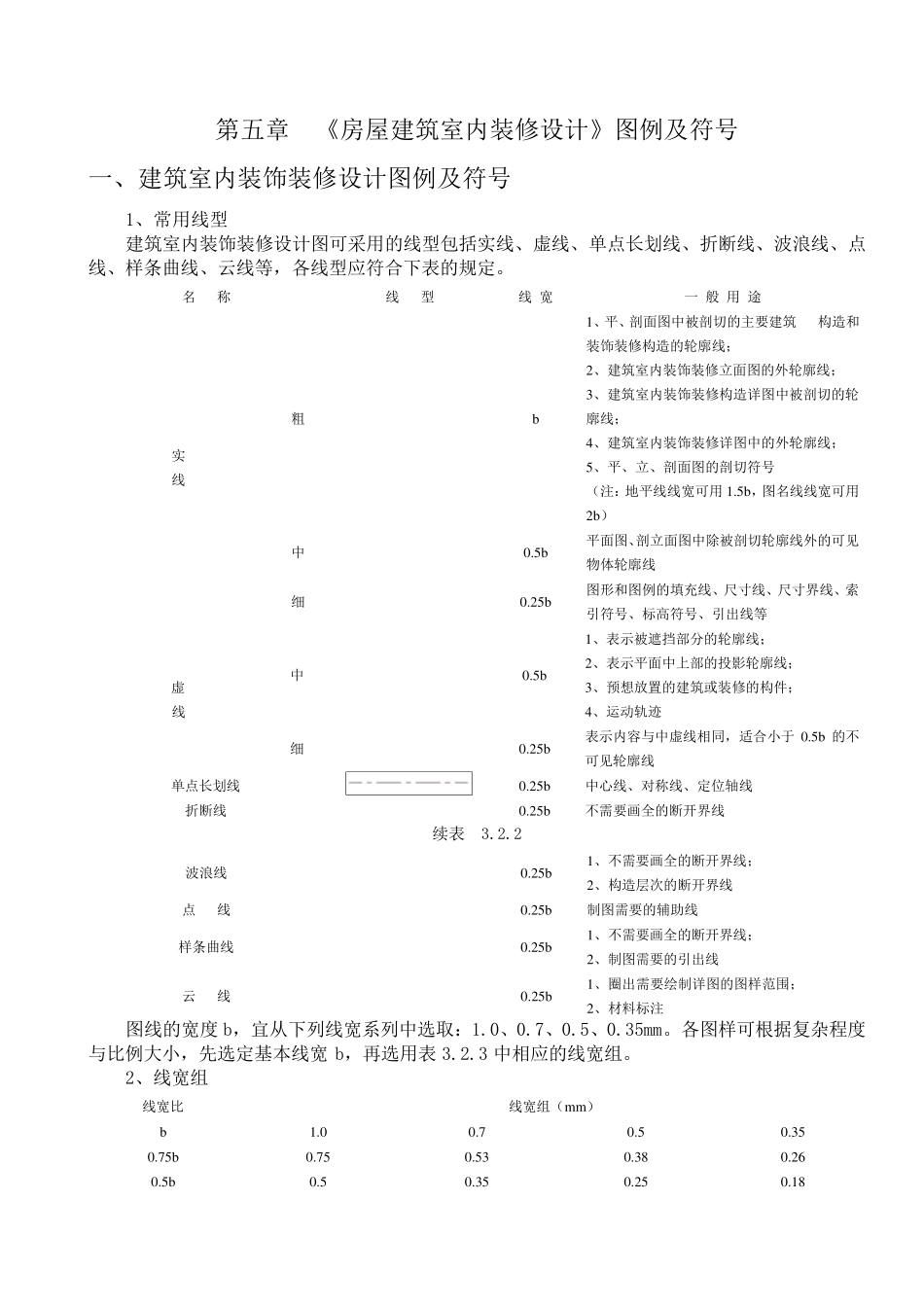

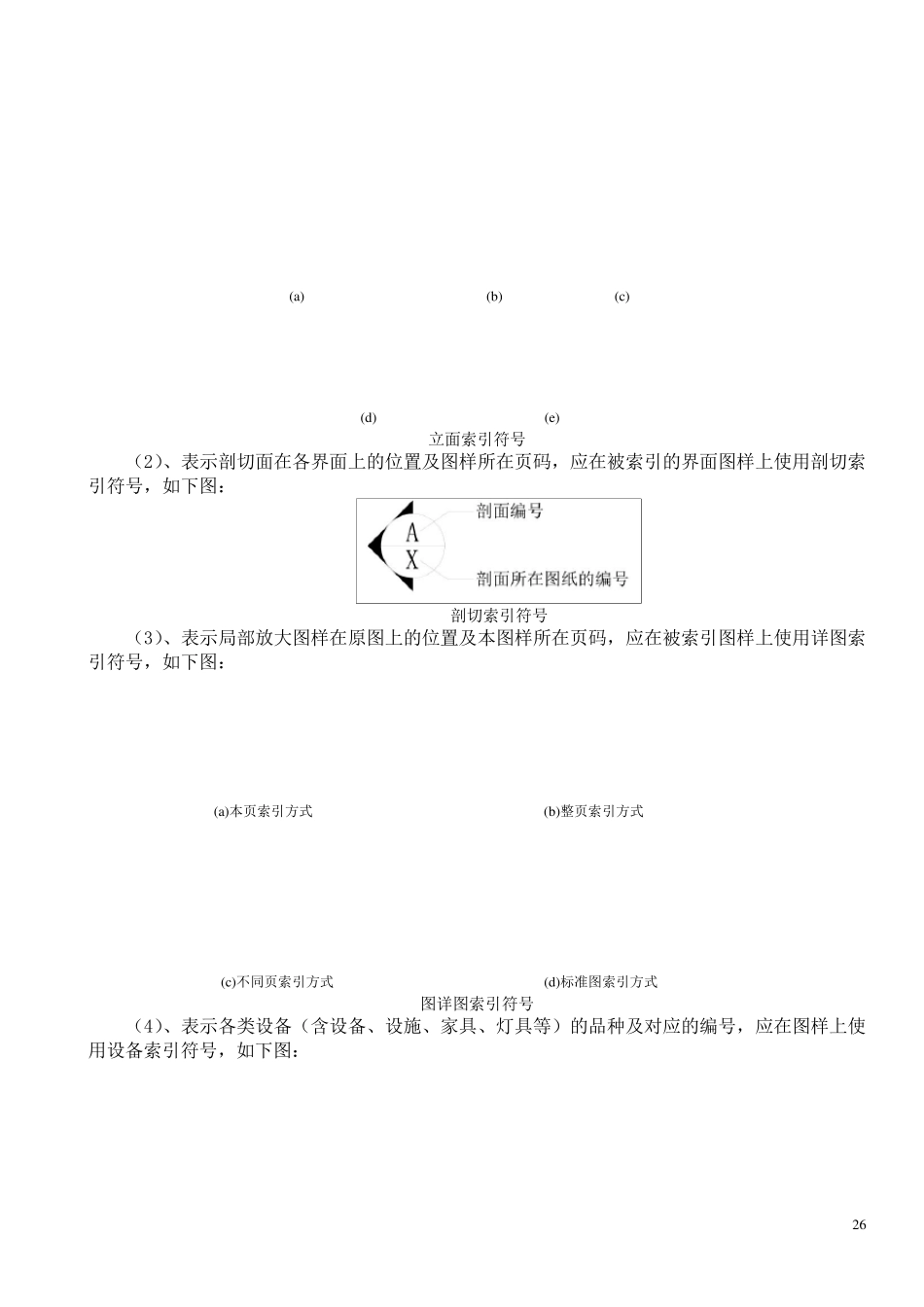

第五章 《房屋建筑室内装修设计》图例及符号 一、建筑室内装饰装修设计图例及符号 1、常用线型 建筑室内装饰装修设计图可采用的线型包括实线、虚线、单点长划线、折断线、波浪线、点线、样条曲线、云线等，各线型应符合下表的规定。 名 称 线 型 线 宽 一 般 用 途 实 线 粗 b 1、平、剖面图中被剖切的主要建筑 构造和装饰装修构造的轮廓线； 2、建筑室内装饰装修立面图的外轮廓线； 3、建筑室内装饰装修构造详图中被剖切的轮廓线； 4、建筑室内装饰装修详图中的外轮廓线； 5、平、立、剖面图的剖切符号 （注：地平线线宽可用 1.5b，图名线线宽可用2b） 中 0.5b 平面图、剖立面图中除被剖切轮廓线外的可见物体轮廓线 细 0.25b 图形和图例的填充线、尺寸线、尺寸界线、索引符号、标高符号、引出线等 虚 线 中 0.5b 1、表示被遮挡部分的轮廓线； 2、表示平面中上部的投影轮廓线； 3、预想放置的建筑或装修的构件； 4、运动轨迹 细 0.25b 表示内容与中虚线相同，适合小于 0.5b 的不可见轮廓线 单点长划线 0.25b 中心线、对称线、定位轴线 折断线 0.25b 不需要画全的断开界线 续表 3.2.2 波浪线 0.25b 1、不需要画全的断开界线； 2、构造层次的断开界线 点 线 0.25b 制图需要的辅助线 样条曲线 0.25b 1、不需要画全的断开界线； 2、制图需要的引出线 云 线 0.25b 1、圈出需要绘制详图的图样范围； 2、材料标注 图线的宽度b，宜从下列线宽系列中选取：1.0、0.7、0.5、0.35mm。各图样可根据复杂程度与比例大小，先 选定基 本 线宽 b，再 选用表 3.2.3 中相应的线宽组 。 2、线宽组 线宽比 线宽组 （m m ） b 1.0 0.7 0.5 0.35 0.75b 0.75 0.53 0.38 0.26 0.5b 0.5 0.35 0.25 0.18 25 0.3b 0.3 0.21 0.15 0.11 0.25b 0.25 0.18 0.13 0.09 0.2b 0.2 0.14 0.1 0.07 注：同一张图纸内，各个不同线宽组中的细线，可统一采用较细的线宽组的细线。 3、 比 例 比例宜注写在图名的右侧或右侧下方，字的基准线应取平。比例的字高宜比图名的字高小一号或二号（图）。 (a) (b) (c) (d) 比例的注写 绘图采用的比例应根据图样内容及复杂程度选取。常用及可用比例应符合表的规定 常用及可用的图纸比例 常用比例 1:1、1:2、1:5、1:10、1:20、1:25、1:50、1:75、1:100、1:150、1:200、1:250 可用比例 1:3、1:4、1:6、1:8、1:15、1:...
