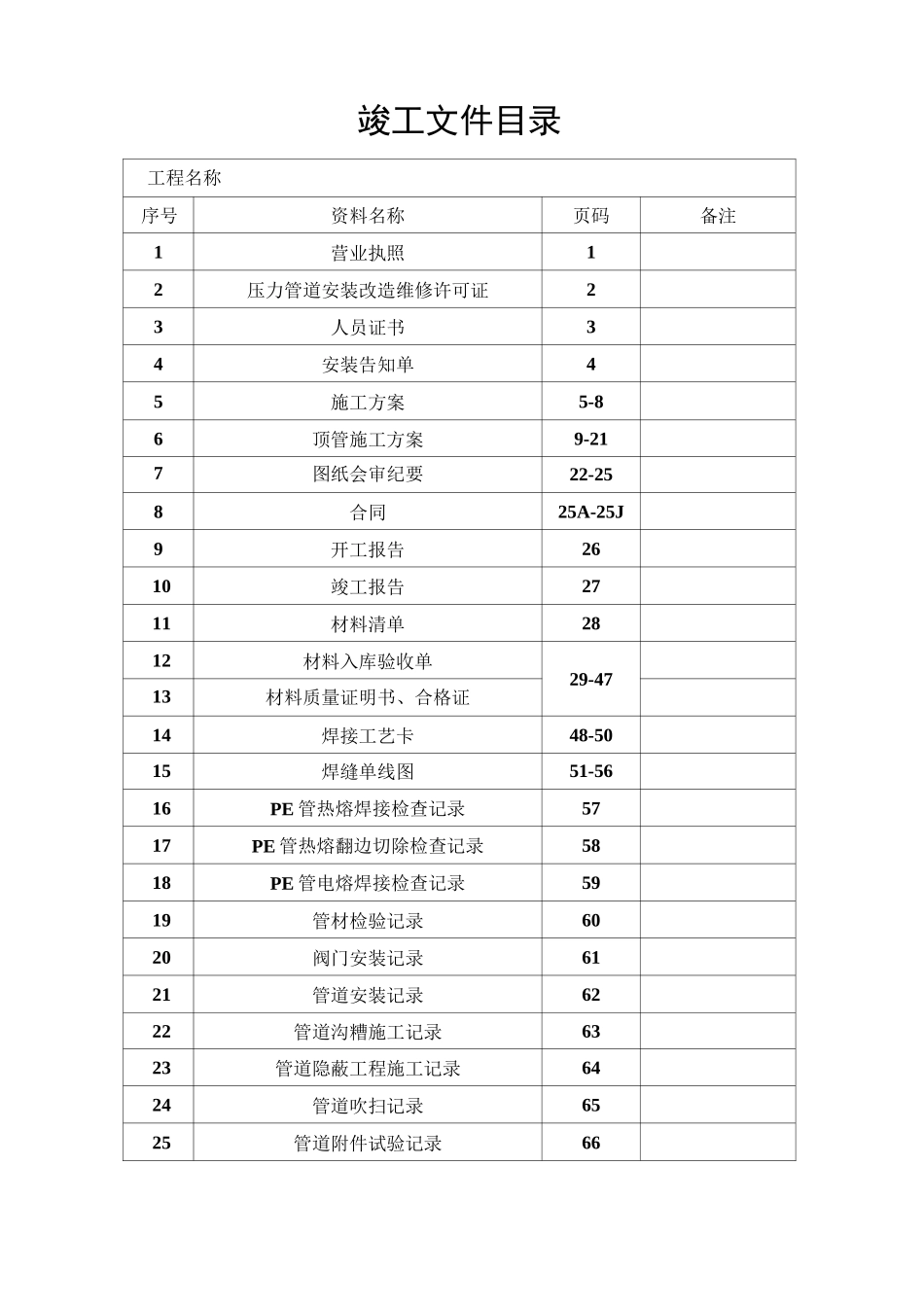

温州港耀天然气利用工程竣工资料施工单位:竣工文件目录工程名称序号资料名称页码备注1营业执照12压力管道安装改造维修许可证23人员证书34安装告知单45施工方案5-86顶管施工方案9-217图纸会审纪要22-258合同25A-25J9开工报告2610竣工报告2711材料清单2812材料入库验收单29-4713材料质量证明书、合格证14焊接工艺卡48-5015焊缝单线图51-5616PE 管热熔焊接检查记录5717PE 管热熔翻边切除检查记录5818PE 管电熔焊接检查记录5919管材检验记录6020阀门安装记录6121管道安装记录6222管道沟糟施工记录6323管道隐蔽工程施工记录6424管道吹扫记录6525管道附件试验记录66竣工文件目录工程名称序号资料名称页码备注26管道分段强度试验记录6727中压管道强度和泄漏量试验记录68-6928顶管工程竣工资料70-8729工程联系单及附图30竣工图3132333435363738394041424344454647484950焊接工艺卡工程名称工艺卡编号工艺评定编号HP2011—01材料PE100SDR11 系列材料生产厂家焊接方法热熔对接焊机型号90-250 液压对焊机焊接环境-10C〜40C焊工资格BW-J-d焊接工艺参数材料规格焊接方法加热板温度。C吸热时间(S)切换时间(S)增压时间(S)凸起高度(mm)冷却时间(min)DellOXIO.O热熔对接225±10100<6<71.5>15Del60X14.6热熔对接225±10146<8<92.0>20De200X18.2热熔对接225±10182<8<112.0>25De250X22.7热熔对接225±10227<10<132.5>30焊接形式：-L!焊接技术要求：1. 雨雪天气严禁管道焊接。2. 根据管材规格选用相应夹具，并校直管道使其保持在同一轴线上，错边不应大于壁厚的 10%。3. 管道连接部位应擦拭干净，使用专用双面铣刀铣削连接面，铣削后连接面应防止污染。4•焊接应米用配套的加热设备，焊工在施焊时必须严格按焊接工艺规程及本卡要求进行。5. 保冷期间不得移动管道和设备，不得在管道上施加任何外力。6.焊接完成后，应对接头进行 100%的翻边对称性、接头对正性检验和 100%的翻边切除检验。7. 施焊完毕需自检合格并经焊接检验员检验合格后，才可进入下道工序。1'1VJ汀's\钏编制审核日期焊 浚丄艺卞工程名称工艺卡编号工艺评定编号HP2011—01材料PE80SDR11 系列材料生产厂家山东胜邦塑胶有限公司焊接方法热熔对接焊机型号90-250 液压对焊机焊接环境-10C〜40C焊工资格BW-J-d焊接工艺参数材料规格焊接方法加热板温度。C吸热时间(S)切换时间(S)增压时间(S)凸起高度(mm)冷却时间(min)DellOXIO.O热熔对接210±10100<6<71.5>15Del60X14.6热熔对接210±10146<8<92....
