水管阀门说明

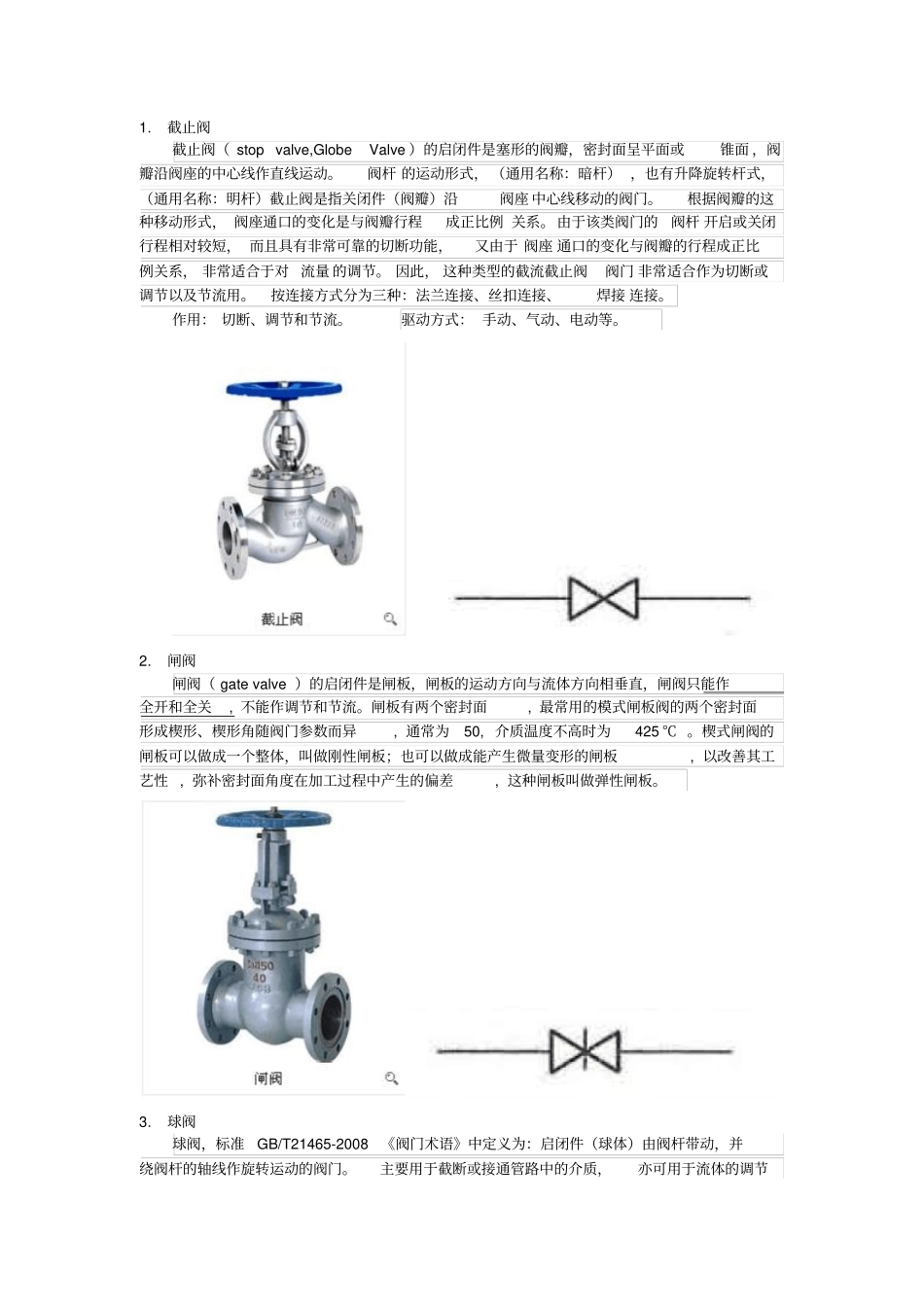

1.截止阀截止阀（ stop valve,Globe Valve ）的启闭件是塞形的阀瓣，密封面呈平面或锥面 ，阀瓣沿阀座的中心线作直线运动。阀杆 的运动形式， （通用名称：暗杆） ，也有升降旋转杆式，（通用名称：明杆）截止阀是指关闭件（阀瓣）沿阀座 中心线移动的阀门。根据阀瓣的这种移动形式， 阀座通口的变化是与阀瓣行程成正比例 关系。由于该类阀门的阀杆 开启或关闭行程相对较短， 而且具有非常可靠的切断功能，又由于 阀座 通口的变化与阀瓣的行程成正比例关系， 非常适合于对 流量 的调节。 因此， 这种类型的截流截止阀阀门 非常适合作为切断或调节以及节流用。按连接方式分为三种：法兰连接、丝扣连接、焊接 连接。作用： 切断、调节和节流。驱动方式： 手动、气动、电动等。2.闸阀闸阀（ gate valve ）的启闭件是闸板，闸板的运动方向与流体方向相垂直，闸阀只能作全开和全关, 不能作调节和节流。闸板有两个密封面, 最常用的模式闸板阀的两个密封面形成楔形、楔形角随阀门参数而异, 通常为50, 介质温度不高时为425 ℃ 。楔式闸阀的闸板可以做成一个整体，叫做刚性闸板；也可以做成能产生微量变形的闸板, 以改善其工艺性 , 弥补密封面角度在加工过程中产生的偏差, 这种闸板叫做弹性闸板。3.球阀球阀，标准GB/T21465-2008《阀门术语》中定义为：启闭件（球体）由阀杆带动，并绕阀杆的轴线作旋转运动的阀门。主要用于截断或接通管路中的介质，亦可用于流体的调节与控制，其中硬密封V 型球阀其 V 型球芯与堆焊硬质合金的金属阀座之间具有很强的剪切力，特别适用于含纤维、微小固体颗料等介质。而多通球阀在管道上不仅可灵活控制介质的合流、 分流、及流向的切换，同时也可关闭任一通道而使另外两个通道相连。本类阀门在管道中一般应当水平安装。球阀分类：气动球阀，电动球阀，手动球阀。4.柱塞阀柱塞阀是由阀体、阀盖、阀杆、柱塞、孔架、密封环、手轮等零件组成。当手轮旋转，通过阀杆带动柱塞在孔架中间上下往复运动来完成阀门的开启与关闭功能。在阀门中柱塞与密封环间采用过盈配合，通过调节压盖中法兰螺栓，使密封环压缩所产生的侧向力与阀体中孔面及柱塞外圆密封，从而保证了阀门的密封性，杜绝了内外泄漏、同时阀门开启力矩小，能实现阀门迅速开启和关闭。5.蝶阀蝶阀又叫 翻板阀 ，是一种结构简单的调节阀，同时也可用于低压管道介质的开关控制。蝶阀是指关闭件 （阀瓣或蝶板） 为圆盘， 围绕阀...
