水质工程学课程设计

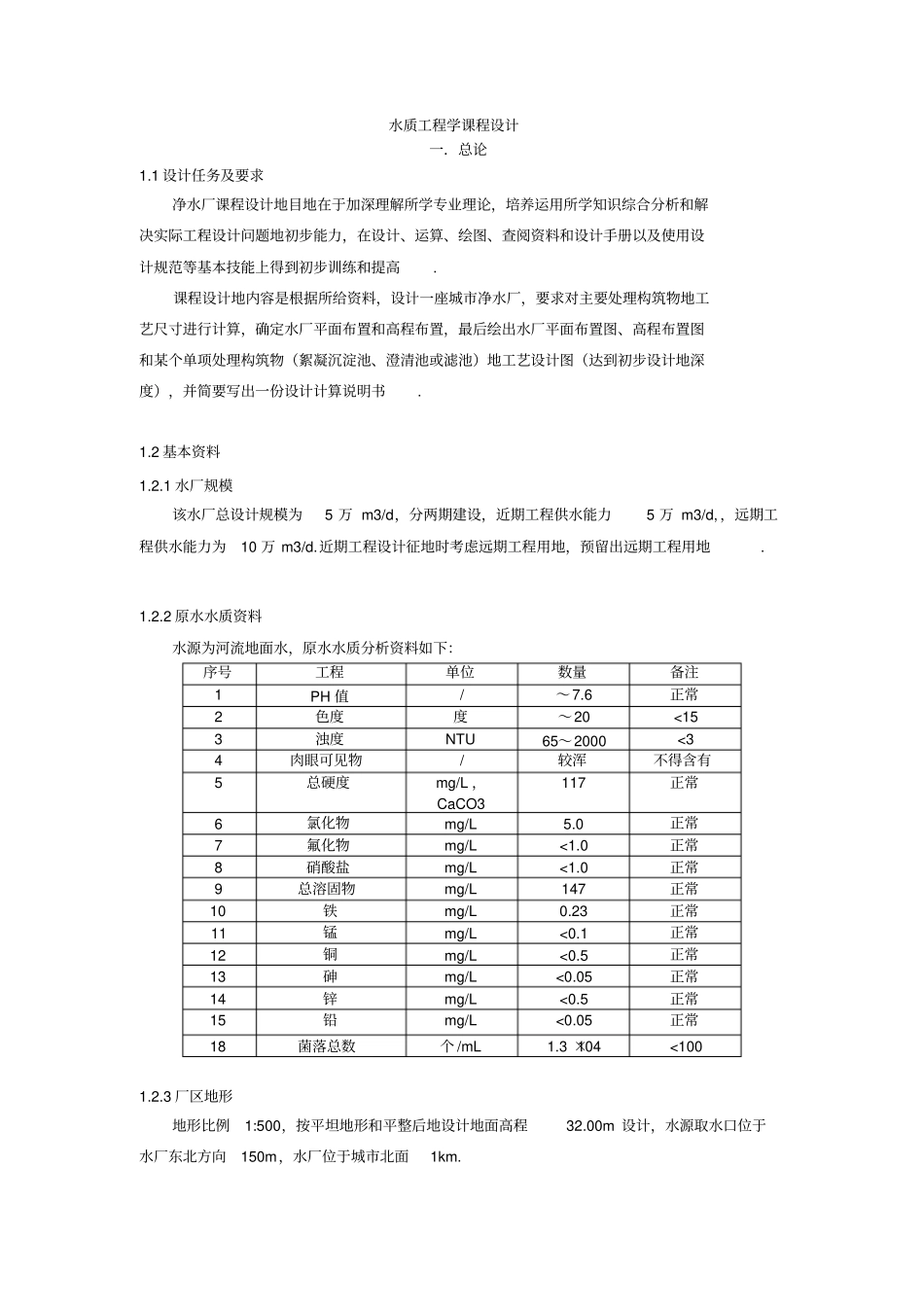

水质工程学课程设计一．总论1.1 设计任务及要求净水厂课程设计地目地在于加深理解所学专业理论，培养运用所学知识综合分析和解决实际工程设计问题地初步能力，在设计、运算、绘图、查阅资料和设计手册以及使用设计规范等基本技能上得到初步训练和提高.课程设计地内容是根据所给资料，设计一座城市净水厂，要求对主要处理构筑物地工艺尺寸进行计算，确定水厂平面布置和高程布置，最后绘出水厂平面布置图、高程布置图和某个单项处理构筑物（絮凝沉淀池、澄清池或滤池）地工艺设计图（达到初步设计地深度），并简要写出一份设计计算说明书.1.2 基本资料1.2.1 水厂规模该水厂总设计规模为5 万 m3/d，分两期建设，近期工程供水能力5 万 m3/d, ，远期工程供水能力为10 万 m3/d.近期工程设计征地时考虑远期工程用地，预留出远期工程用地.1.2.2 原水水质资料水源为河流地面水，原水水质分析资料如下：序号工程单位数量备注1PH 值/～7.6正常2色度度～20<153浊度NTU65～2000<34肉眼可见物/较浑不得含有5总硬度mg/L ，CaCO3117正常6氯化物mg/L5.0正常7氟化物mg/L<1.0正常8硝酸盐mg/L<1.0正常9总溶固物mg/L147正常10铁mg/L0.23正常11锰mg/L<0.1正常12铜mg/L<0.5正常13砷mg/L<0.05正常14锌mg/L<0.5正常15铅mg/L<0.05正常18菌落总数个 /mL1.3 ×104<1001.2.3 厂区地形地形比例1:500，按平坦地形和平整后地设计地面高程32.00m 设计，水源取水口位于水厂东北方向150m，水厂位于城市北面1km.1.2.4 工程地质资料(1)地质钻探资料如下表：表土砂质粘土细砂中砂粗砂粗砂砾石粘土砂岩石层1m1.5m1 m2 m0.8m1 m2 m土壤承载力 :20 t/m2.(2)地震计算强度为186.2kPa.(3)地震烈度为9 度以下 .(4)地下水质对各类水泥均无侵蚀作用.1.2.5 水文及水文地质资料序号工程单位数量备注1历年最高水位m34.38黄海高程系统，下同2历年最低水位m21.47频率 1％3历年平均水位m24.644历年最大流量m3/s146005历年最小流量m3/s1806历年平均流量m3/s13407历年最大含砂量kg/m34.828历年最大流速m/s4.009历年每日最大水位涨落m/d5.6910历年三小时最大水位涨落m/3h1.04地下水位：在地面以下1.8m1.2.6 气象资料该市位于亚热带，气候温和，年平均气温15.90C，七月极端最高温度达390C，一月极端最低温度－15.30C，年平均降雨量954.1mm，年平均降雨日数117.6 天，历年最大日量降雨量328.4mm. 常年主导风向为东北偏北（NNE ），静风频率为12％，年平均风速为3.4m/s.土壤冰...
