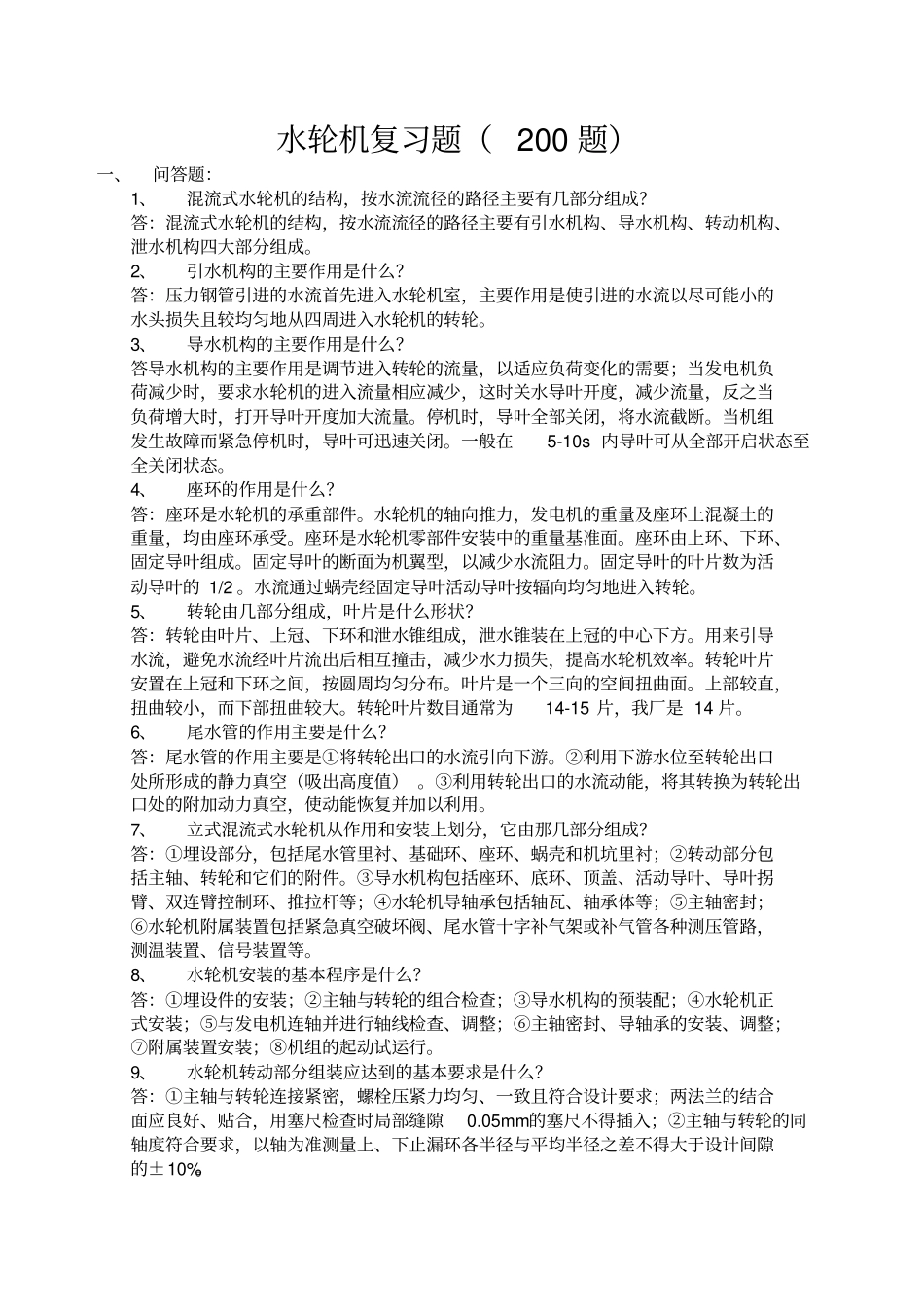

水轮机复习题（ 200 题）一、问答题：1、混流式水轮机的结构，按水流流径的路径主要有几部分组成？答：混流式水轮机的结构，按水流流径的路径主要有引水机构、导水机构、转动机构、泄水机构四大部分组成。2、引水机构的主要作用是什么？答：压力钢管引进的水流首先进入水轮机室，主要作用是使引进的水流以尽可能小的水头损失且较均匀地从四周进入水轮机的转轮。3、导水机构的主要作用是什么？答导水机构的主要作用是调节进入转轮的流量，以适应负荷变化的需要；当发电机负荷减少时，要求水轮机的进入流量相应减少，这时关水导叶开度，减少流量，反之当负荷增大时，打开导叶开度加大流量。停机时，导叶全部关闭，将水流截断。当机组发生故障而紧急停机时，导叶可迅速关闭。一般在5-10s 内导叶可从全部开启状态至全关闭状态。4、座环的作用是什么？答：座环是水轮机的承重部件。水轮机的轴向推力，发电机的重量及座环上混凝土的重量，均由座环承受。座环是水轮机零部件安装中的重量基准面。座环由上环、下环、固定导叶组成。固定导叶的断面为机翼型，以减少水流阻力。固定导叶的叶片数为活动导叶的 1/2 。水流通过蜗壳经固定导叶活动导叶按辐向均匀地进入转轮。5、转轮由几部分组成，叶片是什么形状？答：转轮由叶片、上冠、下环和泄水锥组成，泄水锥装在上冠的中心下方。用来引导水流，避免水流经叶片流出后相互撞击，减少水力损失，提高水轮机效率。转轮叶片安置在上冠和下环之间，按圆周均匀分布。叶片是一个三向的空间扭曲面。上部较直，扭曲较小，而下部扭曲较大。转轮叶片数目通常为14-15 片，我厂是 14 片。6、尾水管的作用主要是什么？答：尾水管的作用主要是①将转轮出口的水流引向下游。②利用下游水位至转轮出口处所形成的静力真空（吸出高度值） 。③利用转轮出口的水流动能，将其转换为转轮出口处的附加动力真空，使动能恢复并加以利用。7、立式混流式水轮机从作用和安装上划分，它由那几部分组成？答：①埋设部分，包括尾水管里衬、基础环、座环、蜗壳和机坑里衬；②转动部分包括主轴、转轮和它们的附件。③导水机构包括座环、底环、顶盖、活动导叶、导叶拐臂、双连臂控制环、推拉杆等；④水轮机导轴承包括轴瓦、轴承体等；⑤主轴密封；⑥水轮机附属装置包括紧急真空破坏阀、尾水管十字补气架或补气管各种测压管路，测温装置、信号装置等。8、水轮机安装的基本程序是什么？答：①埋设件的安装；②主轴与转轮的组合检查；③导...
