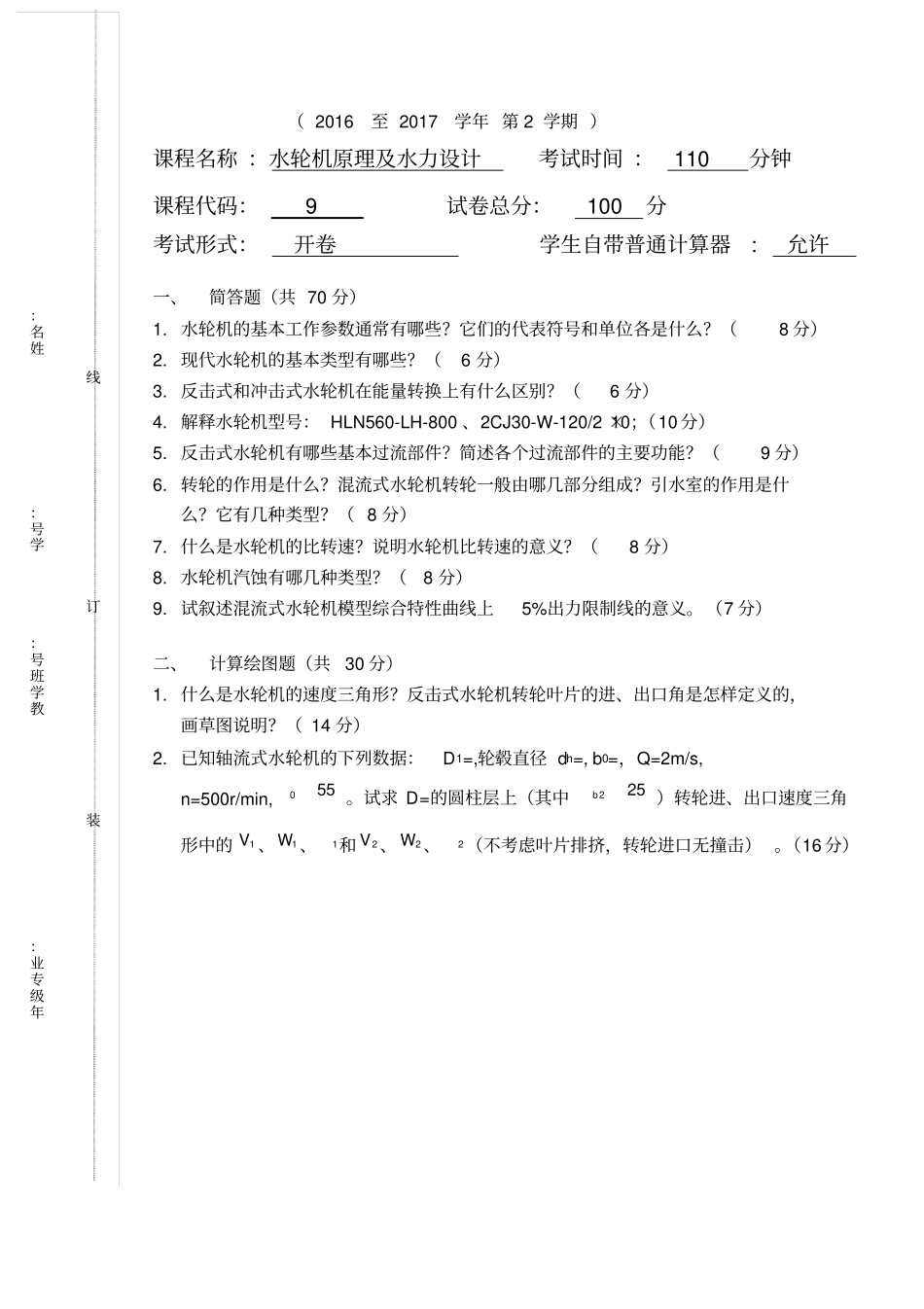

（ 2016 至 2017 学年 第 2 学期 ）课程名称 ：水轮机原理及水力设计考试时间 ： 110 分钟课程代码：9 试卷总分： 100 分考试形式：开卷学生自带普通计算器: 允许一、简答题（共 70 分）1. 水轮机的基本工作参数通常有哪些？它们的代表符号和单位各是什么？（8 分）2. 现代水轮机的基本类型有哪些？（6 分）3. 反击式和冲击式水轮机在能量转换上有什么区别？（6 分）4. 解释水轮机型号： HLN560-LH-800 、2CJ30-W-120/2 ×10；（10 分）5. 反击式水轮机有哪些基本过流部件？简述各个过流部件的主要功能？（9 分）6. 转轮的作用是什么？混流式水轮机转轮一般由哪几部分组成？引水室的作用是什么？它有几种类型？（ 8 分）7. 什么是水轮机的比转速？说明水轮机比转速的意义？（8 分）8. 水轮机汽蚀有哪几种类型？（8 分）9. 试叙述混流式水轮机模型综合特性曲线上5%出力限制线的意义。（7 分）二、计算绘图题（共30 分）1. 什么是水轮机的速度三角形？反击式水轮机转轮叶片的进、出口角是怎样定义的，画草图说明？（ 14 分）2. 已知轴流式水轮机的下列数据：D1=,轮毂直径 dh=, b0=，Q=2m/s, n=500r/min,550。试求 D=的圆柱层上（其中252b）转轮进、出口速度三角形中的1V 、1W 、1和2V 、2W 、2（不考虑叶片排挤，转轮进口无撞击） 。（16 分）年级专业：教学班号：学号：姓名：装订线
