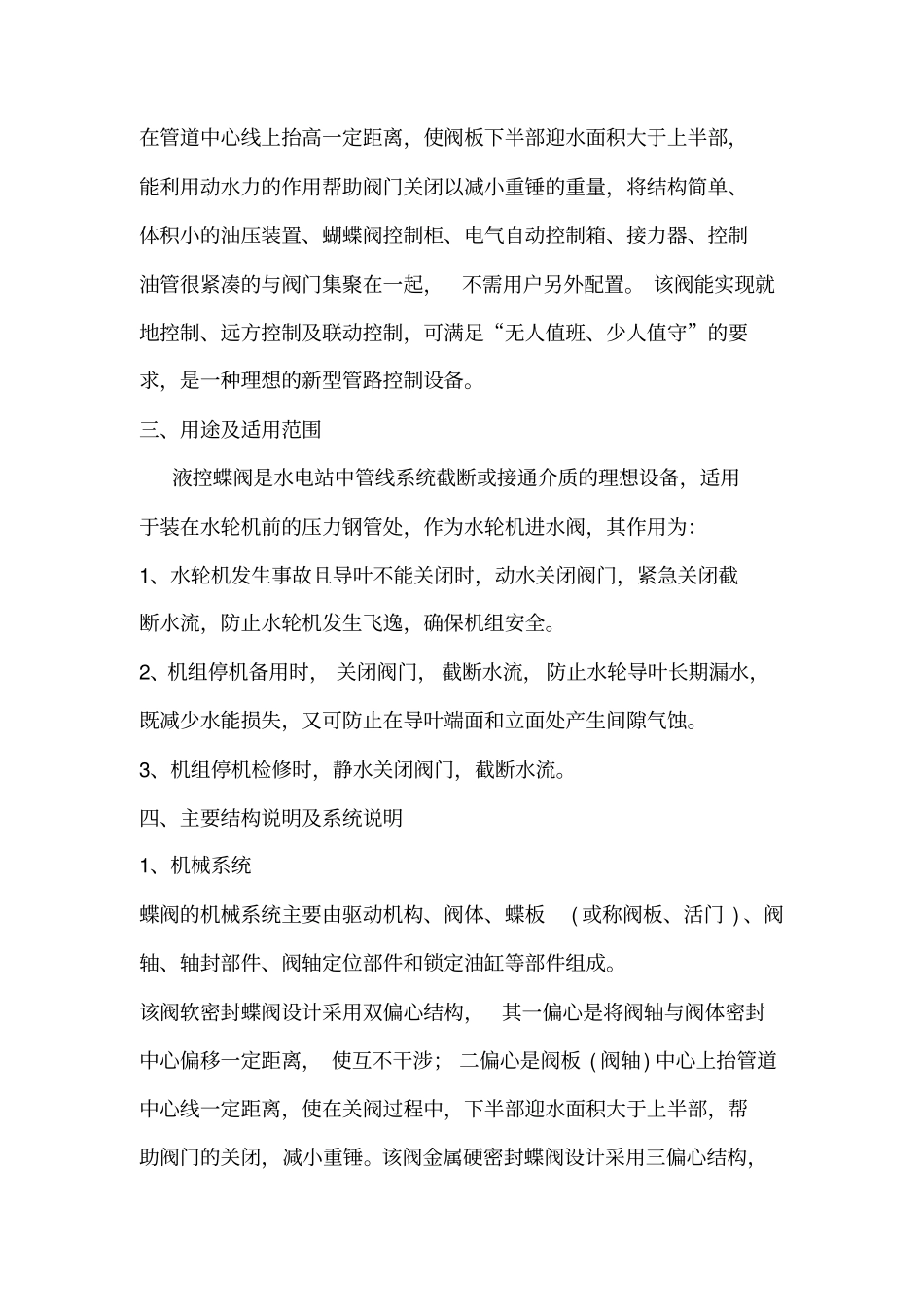

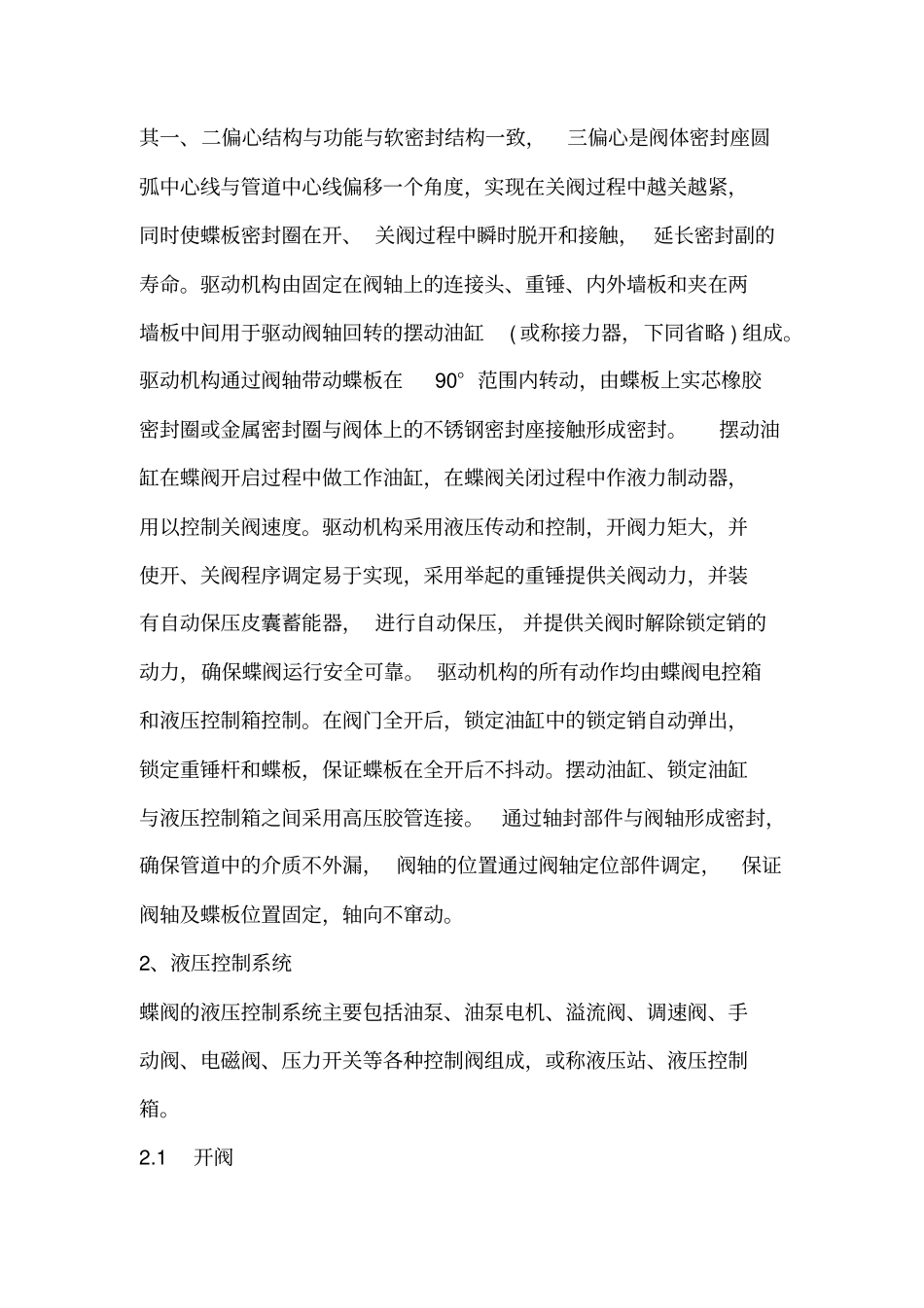

水轮机进水蝶阀运行规程一、蝶阀型号： D10HW1750HA---25 生产厂家：湖南普林斯流体设备制造有限公司主要技术参数：1. 产品代号： D10 –水轮机进水蝶阀2. 驱动方式： HW-液压驱动（重锤）3. 公称通径： 1750mm 4. 密封代号： H –金属密封5. 布置形式： A - 驱动装置位于顺水流方向看的右侧，重锤倒向水流方向的上游侧6. 公称压力： 25bar 二、主要性能特点本产品为新型的水轮机进水重锤式液压控制蝶阀，全称为普林斯系列水轮机进水重锤式液控蝶阀或普林斯系列水电站开阀锁定型自动保压重锤式液控止回蝶阀， 分普通型和防泥沙型两种， 防泥沙型液控蝶阀用于水中含泥沙等杂质较多的水电站工程。液控蝶阀开启采用液压驱动， 油压可达 16Mpa，减少了接力器的体积，开启过程中，同时将一重锤举起，利用举起的重锤蓄能关闭，取消蓄能罐，开启后锁锭自动投入，液压系统自动保压，重锤不下掉，蝶板不抖动。关闭时不需动力油源， 自动解除锁锭销、按预定的程序关闭，简单可靠，大大简化了液压系统。采用双偏心阀板，水平安装的阀轴在管道中心线上抬高一定距离，使阀板下半部迎水面积大于上半部，能利用动水力的作用帮助阀门关闭以减小重锤的重量，将结构简单、体积小的油压装置、蝴蝶阀控制柜、电气自动控制箱、接力器、控制油管很紧凑的与阀门集聚在一起，不需用户另外配置。 该阀能实现就地控制、远方控制及联动控制，可满足“无人值班、少人值守”的要求，是一种理想的新型管路控制设备。三、用途及适用范围液控蝶阀是水电站中管线系统截断或接通介质的理想设备，适用于装在水轮机前的压力钢管处，作为水轮机进水阀，其作用为：1、水轮机发生事故且导叶不能关闭时，动水关闭阀门，紧急关闭截断水流，防止水轮机发生飞逸，确保机组安全。2、机组停机备用时， 关闭阀门， 截断水流，防止水轮导叶长期漏水，既减少水能损失，又可防止在导叶端面和立面处产生间隙气蚀。3、机组停机检修时，静水关闭阀门，截断水流。四、主要结构说明及系统说明1、机械系统蝶阀的机械系统主要由驱动机构、阀体、蝶板( 或称阀板、活门 ) 、阀轴、轴封部件、阀轴定位部件和锁定油缸等部件组成。该阀软密封蝶阀设计采用双偏心结构，其一偏心是将阀轴与阀体密封中心偏移一定距离， 使互不干涉； 二偏心是阀板 ( 阀轴) 中心上抬管道中心线一定距离，使在关阀过程中，下半部迎水面积大于上半部，帮助阀门的关闭，减小重锤。该阀金属硬密封蝶阀...
