水闸启闭机施设说明

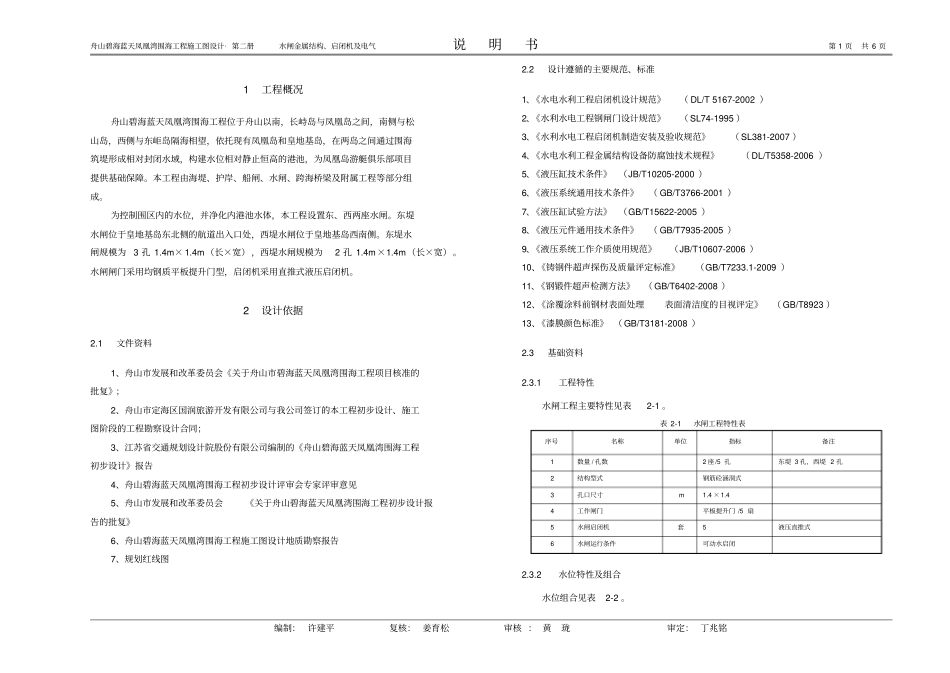

水闸启闭机施设说明_第1页
1/6

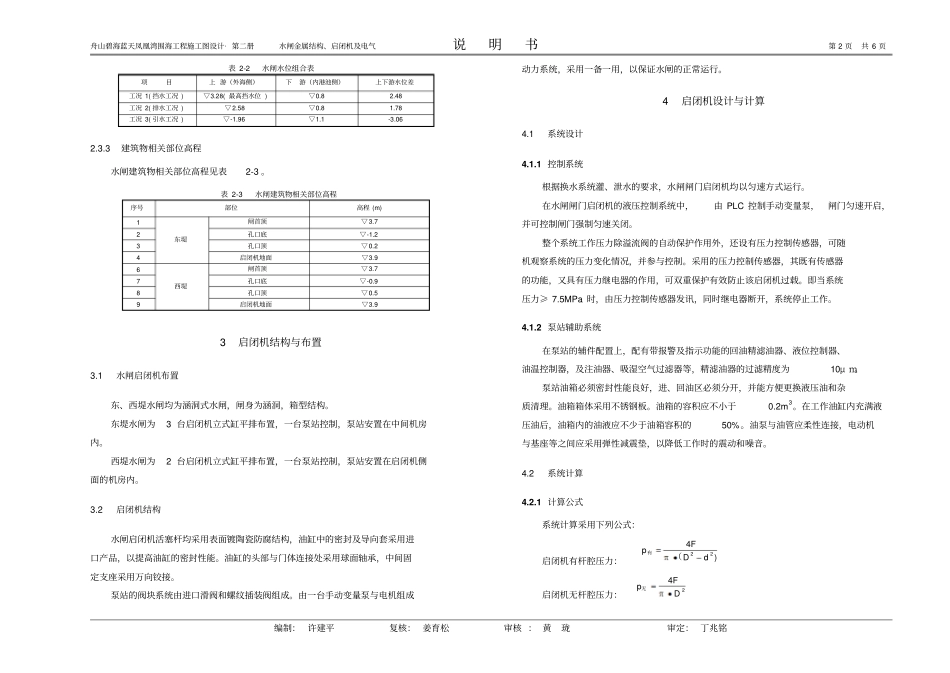

水闸启闭机施设说明_第2页
2/6
水闸启闭机施设说明_第3页
3/6
舟山碧海蓝天凤凰湾围海工程施工图设计· 第二册水闸金属结构、启闭机及电气说明书第 1 页共 6 页编制: 许建平复核: 姜育松审核 : 黄珑审定: 丁兆铭1 工程概况舟山碧海蓝天凤凰湾围海工程位于舟山以南,长峙岛与凤凰岛之间,南侧与松山岛,西侧与东岠岛隔海相望,依托现有凤凰岛和皇地基岛,在两岛之间通过围海筑堤形成相对封闭水域,构建水位相对静止恒高的港池,为凤凰岛游艇俱乐部项目提供基础保障。本工程由海堤、护岸、船闸、水闸、跨海桥梁及附属工程等部分组成。为控制围区内的水位,并净化内港池水体,本工程设置东、西两座水闸。东堤水闸位于皇地基岛东北侧的航道出入口处,西堤水闸位于皇地基岛西南侧。东堤水闸规模为3 孔 1.4m× 1.4m(长×宽),西堤水闸规模为2 孔 1.4m×1.4m(长×宽)。水闸闸门采用均钢质平板提升门型,启闭机采用直推式液压启闭机。2 设计依据2.1 文件资料1、舟山市发展和改革委员会《关于舟山市碧海蓝天凤凰湾围海工程项目核准的批复》;2、舟山市定海区国润旅游开发有限公司与我公司签订的本工程初步设计、施工图阶段的工程勘察设计合同;3、江苏省交通规划设计院股份有限公司编制的《舟山碧海蓝天凤凰湾围海工程初步设计》报告4、舟山碧海蓝天凤凰湾围海工程初步设计评审会专家评审意见5、舟山市发展和改革委员会《关于舟山碧海蓝天凤凰湾围海工程初步设计报告的批复》6、舟山碧海蓝天凤凰湾围海工程施工图设计地质勘察报告7、规划红线图2.2 设计遵循的主要规范、标准1、《水电水利工程启闭机设计规范》( DL/T 5167-2002 )2、《水利水电工程钢闸门设计规范》( SL74-1995 )3、《水利水电工程启闭机制造安装及验收规范》( SL381-2007 )4、《水电水利工程金属结构设备防腐蚀技术规程》( DL/T5358-2006 )5、《液压缸技术条件》 (JB/T10205-2000 )6、《液压系统通用技术条件》( GB/T3766-2001 )7、《液压缸试验方法》 (GB/T15622-2005 )8、《液压元件通用技术条件》( GB/T7935-2005 )9、《液压系统工作介质使用规范》(JB/T10607-2006 )10、《铸钢件超声探伤及质量评定标准》(GB/T7233.1-2009 )11、《钢锻件超声检测方法》( GB/T6402-2008 )12、《涂覆涂料前钢材表面处理表面清洁度的目视评定》( GB/T8923 )13、《漆膜颜色标准》 ( GB/T3181-2008 )2.3 基础资料2.3.1 工程特性水闸工程主要特性见表2-1 。表 2-1 水闸工程特性表序...
