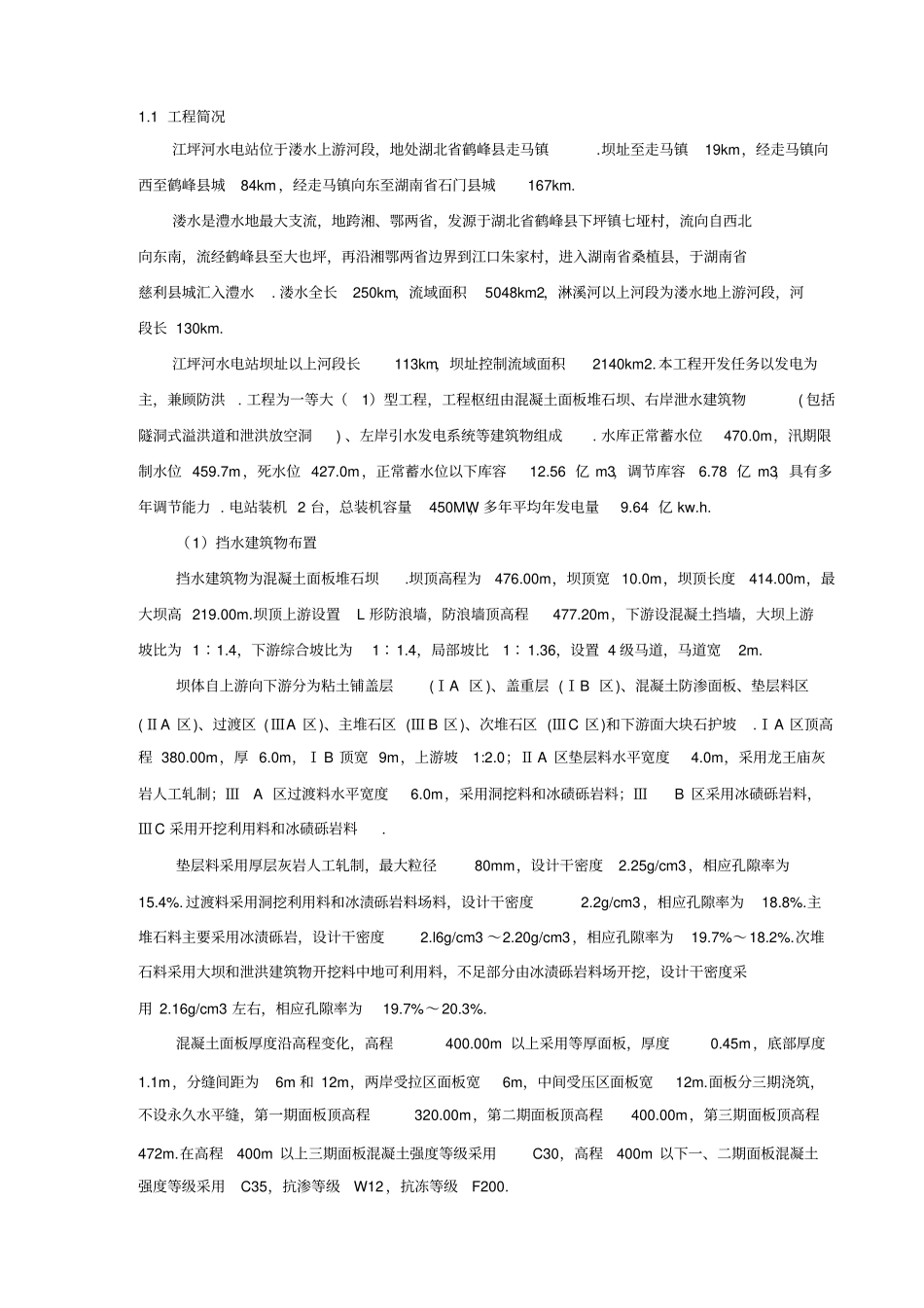

江坪河电站施工组织设计原始资料1.1 工程简况江坪河水电站位于溇水上游河段，地处湖北省鹤峰县走马镇.坝址至走马镇19km，经走马镇向西至鹤峰县城84km ，经走马镇向东至湖南省石门县城167km.溇水是澧水地最大支流，地跨湘、鄂两省，发源于湖北省鹤峰县下坪镇七垭村，流向自西北向东南，流经鹤峰县至大也坪，再沿湘鄂两省边界到江口朱家村，进入湖南省桑植县，于湖南省慈利县城汇入澧水. 溇水全长250km，流域面积5048km2，淋溪河以上河段为溇水地上游河段，河段长 130km.江坪河水电站坝址以上河段长113km，坝址控制流域面积2140km2.本工程开发任务以发电为主，兼顾防洪. 工程为一等大（1）型工程，工程枢纽由混凝土面板堆石坝、右岸泄水建筑物( 包括隧洞式溢洪道和泄洪放空洞) 、左岸引水发电系统等建筑物组成. 水库正常蓄水位470.0m，汛期限制水位 459.7m，死水位 427.0m，正常蓄水位以下库容12.56 亿 m3，调节库容6.78 亿 m3，具有多年调节能力 . 电站装机 2 台，总装机容量450MW，多年平均年发电量9.64 亿 kw.h.（1）挡水建筑物布置挡水建筑物为混凝土面板堆石坝.坝顶高程为476.00m，坝顶宽 10.0m，坝顶长度414.00m，最大坝高 219.00m.坝顶上游设置L 形防浪墙，防浪墙顶高程477.20m，下游设混凝土挡墙，大坝上游坡比为 1∶1.4，下游综合坡比为1∶1.4，局部坡比1∶ 1.36，设置 4 级马道，马道宽2m.坝体自上游向下游分为粘土铺盖层(ⅠA 区 )、盖重层 (ⅠB 区)、混凝土防渗面板、垫层料区(ⅡA 区)、过渡区 (ⅢA 区)、主堆石区 (Ⅲ B 区)、次堆石区 (ⅢC 区)和下游面大块石护坡.ⅠA 区顶高程 380.00m，厚 6.0m，Ⅰ B 顶宽 9m，上游坡1:2.0；Ⅱ A 区垫层料水平宽度4.0m，采用龙王庙灰岩人工轧制；ⅢA 区过渡料水平宽度6.0m，采用洞挖料和冰碛砾岩料；ⅢB 区采用冰碛砾岩料，ⅢC 采用开挖利用料和冰碛砾岩料.垫层料采用厚层灰岩人工轧制，最大粒径80mm，设计干密度2.25g/cm3，相应孔隙率为15.4%. 过渡料采用洞挖利用料和冰渍砾岩料场料，设计干密度2.2g/cm3 ，相应孔隙率为18.8%.主堆石料主要采用冰渍砾岩，设计干密度2.l6g/cm3 ～2.20g/cm3，相应孔隙率为19.7%～18.2%.次堆石料采用大坝和泄洪建筑物开挖料中地可利用料，不足部分由冰渍砾岩料场开挖，设计干密度采用 2.16g/cm3 左右，相应孔隙率为19.7%～20.3%.混凝土面板厚度沿高程变化，高程400.00m 以上采用等厚面板，厚度0.45m ，底部厚...
