江苏南京中考物理专题欧姆定律2

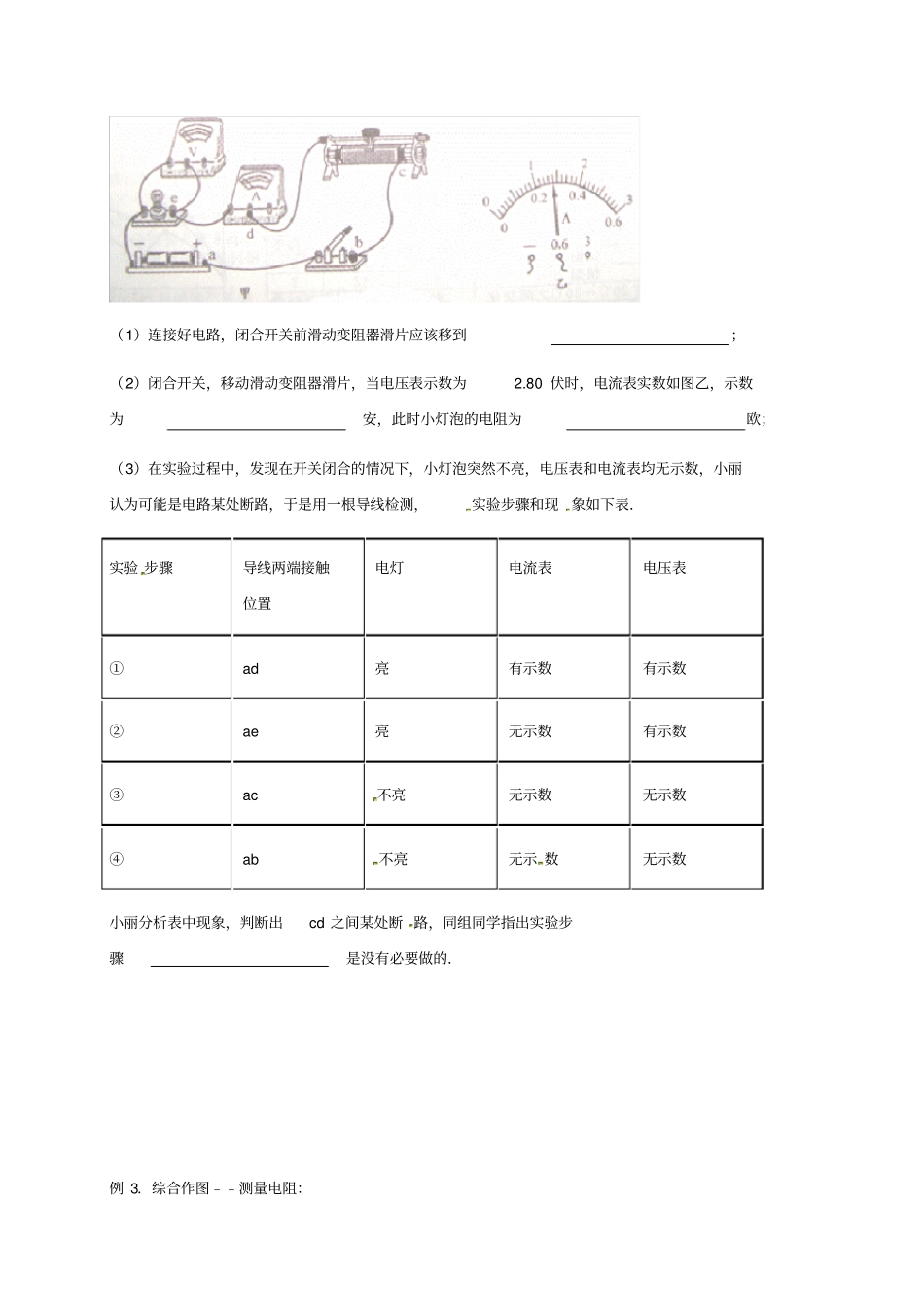

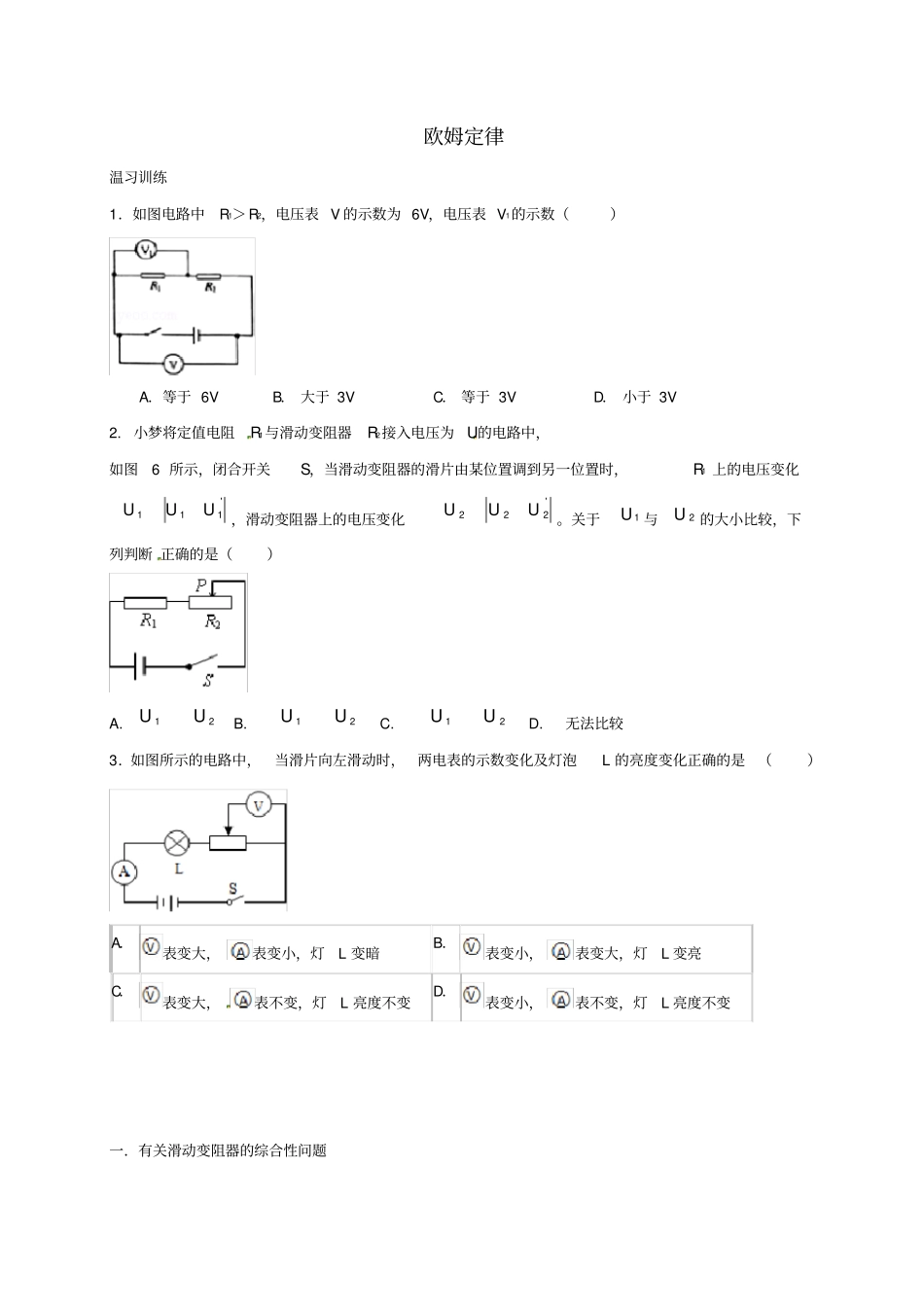

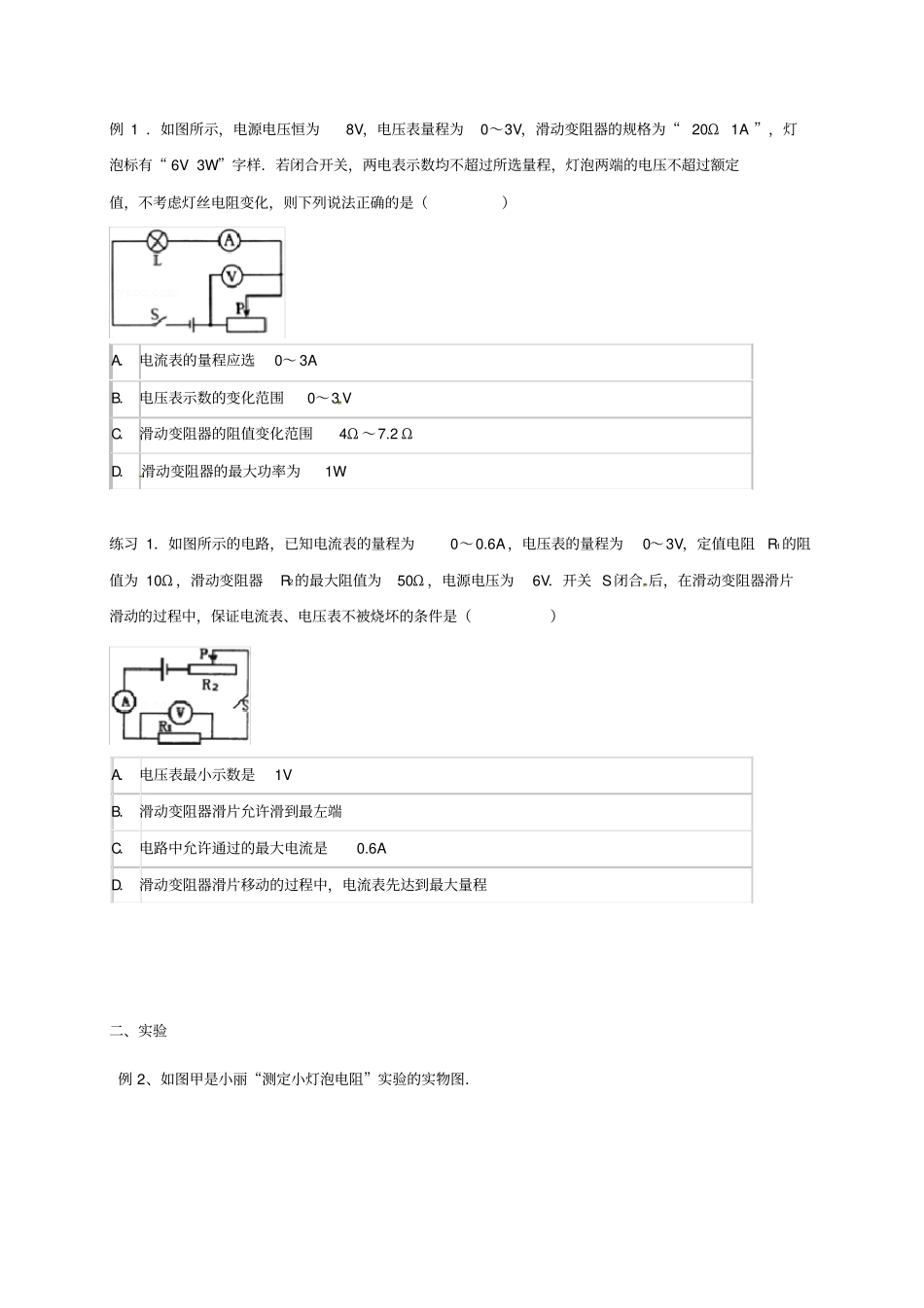

欧姆定律温习训练1．如图电路中R1＞R2，电压表 V 的示数为 6V，电压表 V1的示数（）A．等于 6V B． 大于 3V C． 等于 3V D． 小于 3V 2.小梦将定值电阻R1与滑动变阻器R2接入电压为U的电路中，如图6 所示，闭合开关S，当滑动变阻器的滑片由某位置调到另一位置时，R1 上的电压变化'111UUU，滑动变阻器上的电压变化'222UUU。关于1U 与2U的大小比较，下列判断 正确的是（）A.21UU B.21UU C.21UU D.无法比较3．如图所示的电路中，当滑片向左滑动时，两电表的示数变化及灯泡L 的亮度变化正确的是（）A．表变大，表变小，灯L 变暗B．表变小，表变大，灯L 变亮C．表变大，表不变，灯L 亮度不变D．表变小，表不变，灯L 亮度不变一．有关滑动变阻器的综合性问题例 1 ．如图所示，电源电压恒为8V，电压表量程为0～3V，滑动变阻器的规格为“ 20Ω 1A ”，灯泡标有“ 6V 3W”字样．若闭合开关，两电表示数均不超过所选量程，灯泡两端的电压不超过额定值，不考虑灯丝电阻变化，则下列说法正确的是（）A． 电流表的量程应选0～ 3A B． 电压表示数的变化范围0～3 V C． 滑动变阻器的阻值变化范围4Ω ～7.2 ΩD． 滑动变阻器的最大功率为1W 练习 1．如图所示的电路，已知电流表的量程为0～0.6A，电压表的量程为0～3V，定值电阻R1的阻值为 10Ω ，滑动变阻器R2的最大阻值为50Ω ，电源电压为6V．开关 S闭合 后，在滑动变阻器滑片滑动的过程中，保证电流表、电压表不被烧坏的条件是（）A． 电压表最小示数是1V B． 滑动变阻器滑片允许滑到最左端C． 电路中允许通过的最大电流是0.6A D． 滑动变阻器滑片移动的过程中，电流表先达到最大量程二、实验例 2、如图甲是小丽“测定小灯泡电阻”实验的实物图．（1）连接好电路，闭合开关前滑动变阻器滑片应该移到；（2）闭合开关，移动滑动变阻器滑片，当电压表示数为2.80 伏时，电流表实数如图乙，示数为安，此时小灯泡的电阻为欧；（3）在实验过程中，发现在开关闭合的情况下，小灯泡突然不亮，电压表和电流表均无示数，小丽认为可能是电路某处断路，于是用一根导线检测，实验步骤和现象如下表．实验 步骤导线两端接触位置电灯电流表电压表①ad 亮有示数有示数②ae 亮无示数有示数③ac 不亮无示数无示数④ab 不亮无示 数无示数小丽分析表中现象，判断出cd 之间某处断 路，同组同学指出实验步骤是没有必要做的．例 3．综合作图﹣﹣测量电阻：现有一个电...
