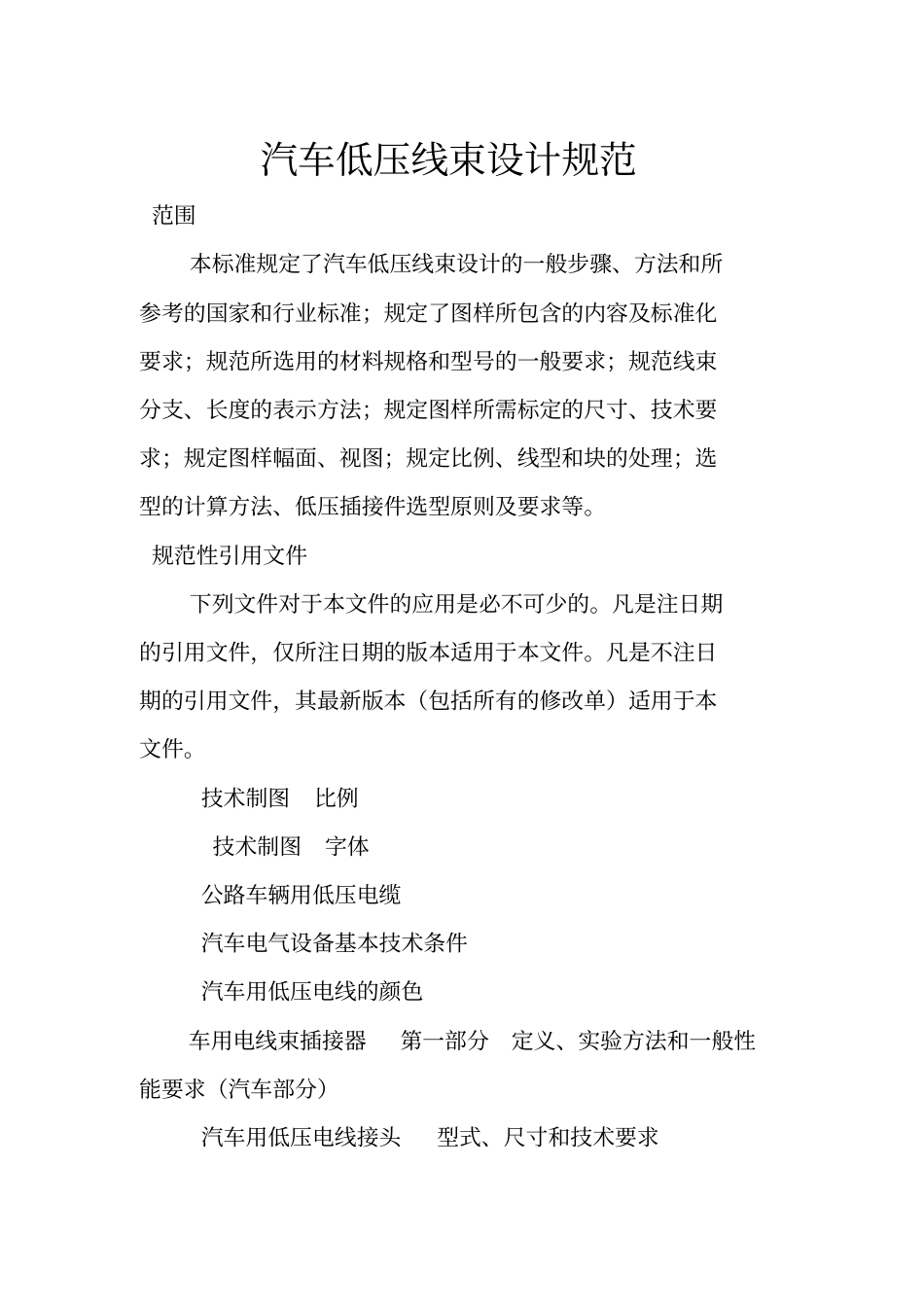

汽车低压线束设计规范范围本标准规定了汽车低压线束设计的一般步骤、方法和所参考的国家和行业标准；规定了图样所包含的内容及标准化要求；规范所选用的材料规格和型号的一般要求；规范线束分支、长度的表示方法；规定图样所需标定的尺寸、技术要求；规定图样幅面、视图；规定比例、线型和块的处理；选型的计算方法、低压插接件选型原则及要求等
规范性引用文件下列文件对于本文件的应用是必不可少的
凡是注日期的引用文件，仅所注日期的版本适用于本文件
凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件
技术制图比例技术制图字体公路车辆用低压电缆汽车电气设备基本技术条件汽车用低压电线的颜色车用电线束插接器第一部分定义、实验方法和一般性能要求（汽车部分）汽车用低压电线接头型式、尺寸和技术要求汽车用蓄电池电线接头型式、尺寸和技术要求汽车低压电线束技术条件术语本标准采用下列及中的定义
干线：电线束中两根或两根以上电线包扎在一起的部分(如图所示 )
支线：电线束中电线的末端没有包扎的部分或单根电线(如图所示 )
分支点：电线束中干线与干线或干线与支线中心线的交点 (如图所示 )
接点：电线与电线的连接点(如图所示 )
端子：插接件的统称
干区：安装在车箱内部或密闭舱体等无涉水部位的电线束不需做特殊防水防护处理的区域
湿区：除干区以外，电线束易受水浸需做特殊防水防护处理的区域
插头（插片） ：插入插座（插簧）可以完成电气连接的插接件(如图所示 )
插座（插簧）：接受插头（插片）形成电气连接的插接件(如图所示 )
插接器：插头和插座安装在护套内的组合件(如图所示 )
连接：两个配合的插接器或插头插座(如图所示 )
护套：插接件（插簧插片）外壳(如图所示 )

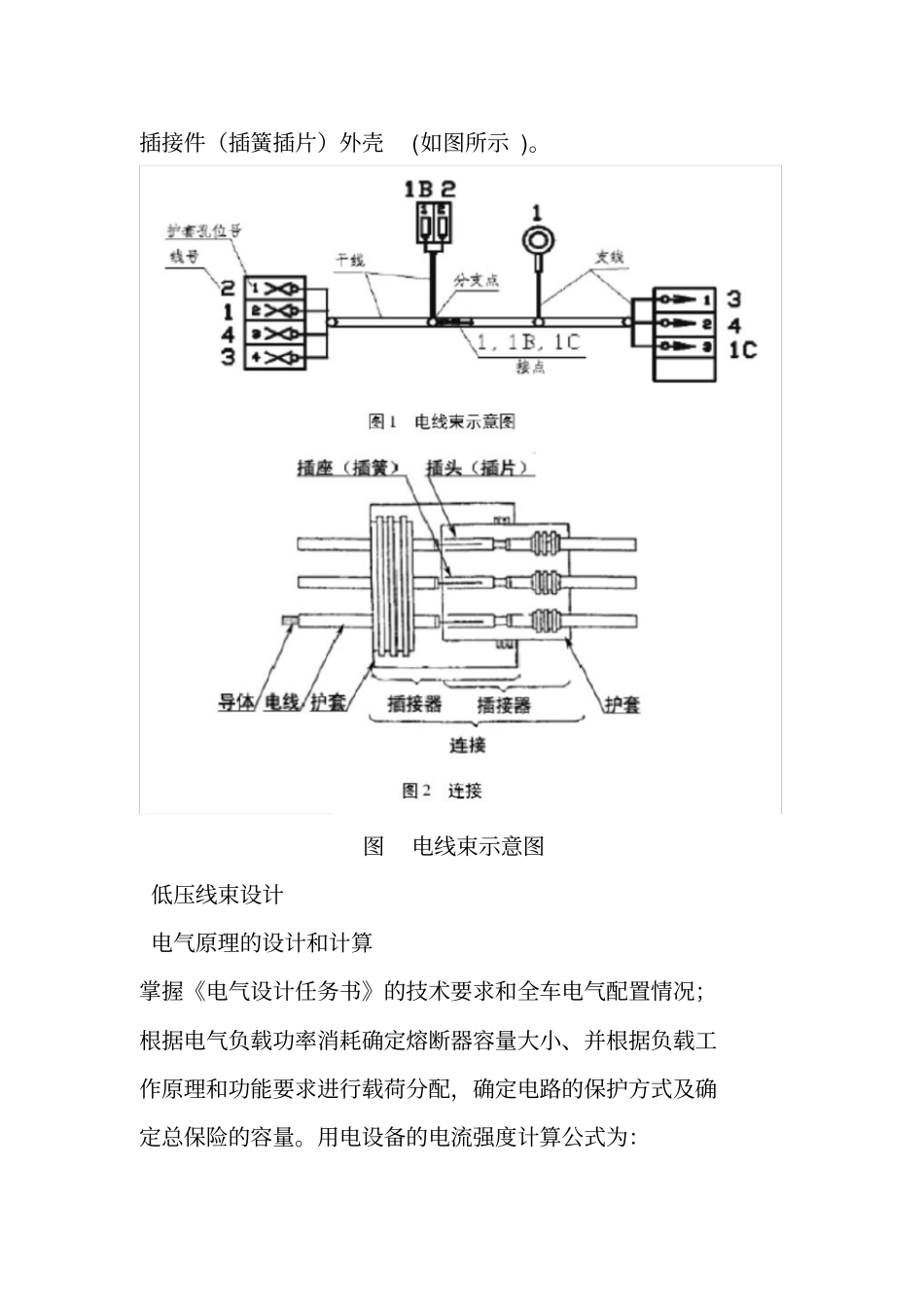

图电线束示意图低压线束设计电气原理的设计和计算掌握《电气设计任务书》的技术要求和全车电气配置情况；根据电气负载功率消耗确定熔断器容量大小、并根据负
