汽车犀牛建模教程

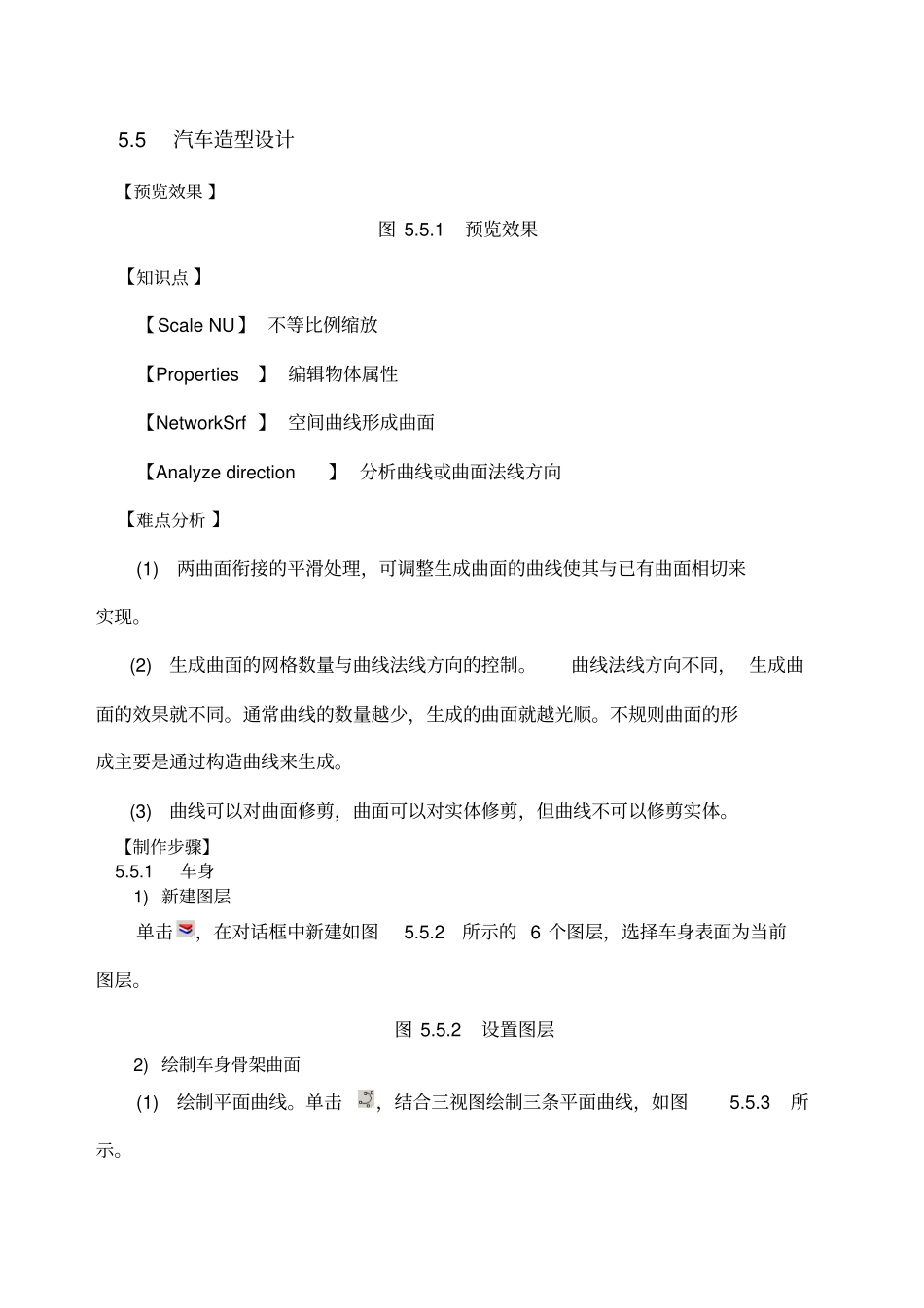

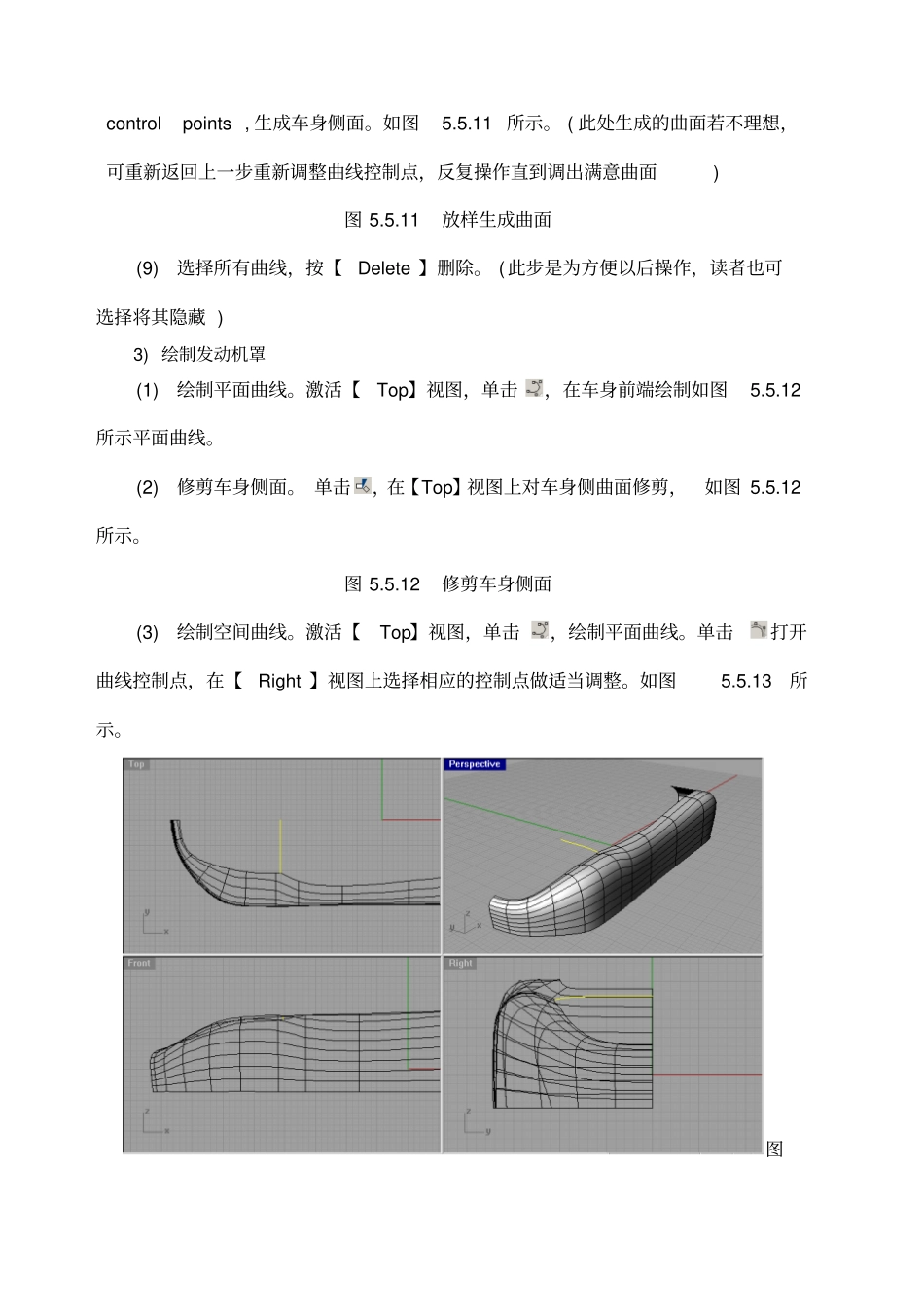

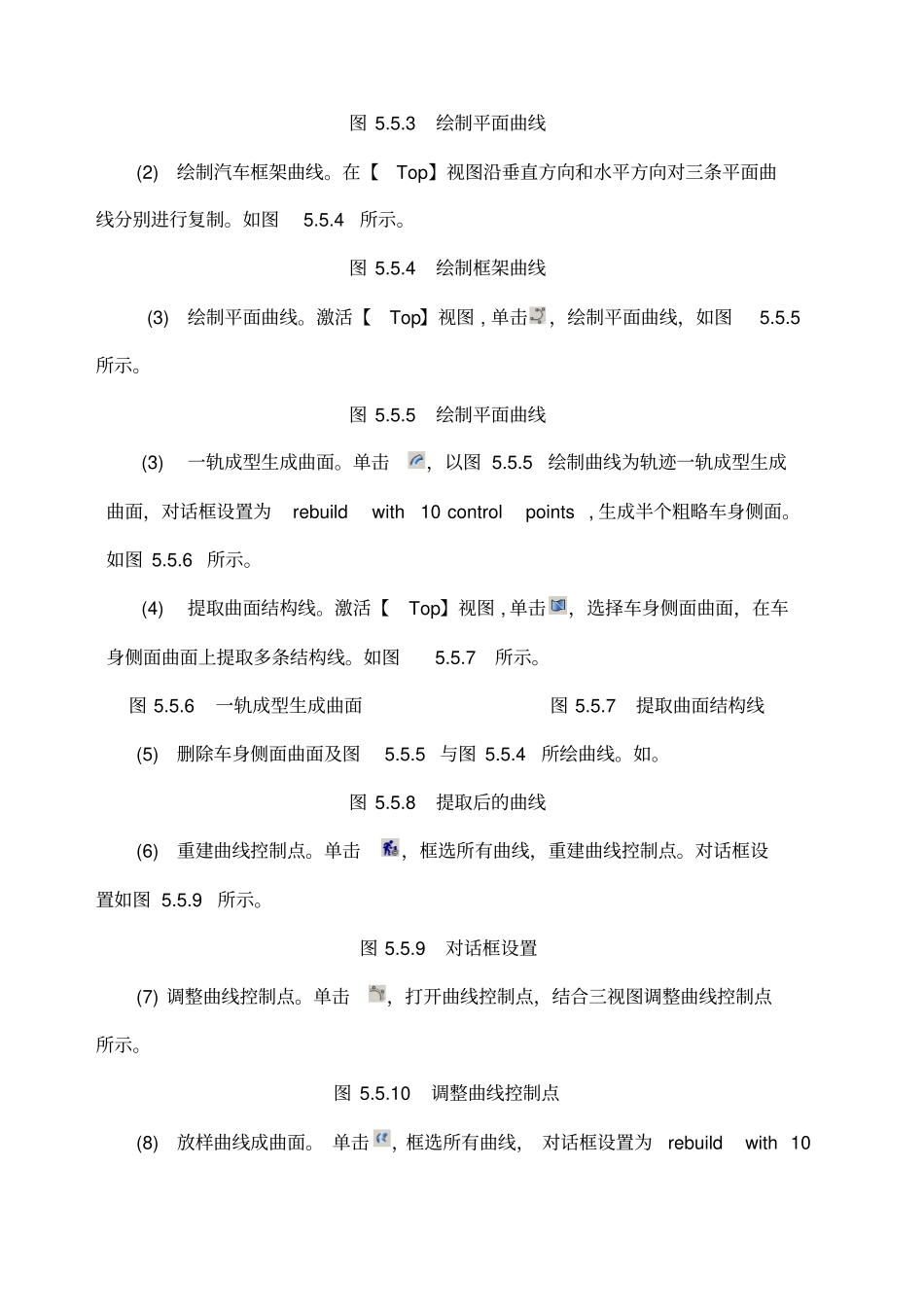

5.5 汽车造型设计【预览效果 】图 5.5.1 预览效果【知识点 】【 Scale NU】 不等比例缩放【Properties】 编辑物体属性【NetworkSrf 】 空间曲线形成曲面【Analyze direction】 分析曲线或曲面法线方向【难点分析 】(1) 两曲面衔接的平滑处理，可调整生成曲面的曲线使其与已有曲面相切来实现。(2) 生成曲面的网格数量与曲线法线方向的控制。曲线法线方向不同， 生成曲面的效果就不同。通常曲线的数量越少，生成的曲面就越光顺。不规则曲面的形成主要是通过构造曲线来生成。(3) 曲线可以对曲面修剪，曲面可以对实体修剪，但曲线不可以修剪实体。【制作步骤】5.5.1 车身1) 新建图层单击，在对话框中新建如图5.5.2所示的 6 个图层，选择车身表面为当前图层。图 5.5.2 设置图层2) 绘制车身骨架曲面(1) 绘制平面曲线。单击，结合三视图绘制三条平面曲线，如图5.5.3所示。图 5.5.3 绘制平面曲线(2) 绘制汽车框架曲线。在【Top】视图沿垂直方向和水平方向对三条平面曲线分别进行复制。如图5.5.4所示。图 5.5.4 绘制框架曲线(3) 绘制平面曲线。激活【Top】视图 , 单击，绘制平面曲线，如图5.5.5所示。图 5.5.5 绘制平面曲线 (3) 一轨成型生成曲面。单击，以图 5.5.5绘制曲线为轨迹一轨成型生成曲面，对话框设置为rebuild with 10 control points , 生成半个粗略车身侧面。如图 5.5.6 所示。 (4) 提取曲面结构线。激活【Top】视图 , 单击，选择车身侧面曲面，在车身侧面曲面上提取多条结构线。如图5.5.7 所示。图 5.5.6 一轨成型生成曲面图 5.5.7 提取曲面结构线(5) 删除车身侧面曲面及图5.5.5 与图 5.5.4所绘曲线。如。图 5.5.8 提取后的曲线(6) 重建曲线控制点。单击，框选所有曲线，重建曲线控制点。对话框设置如图 5.5.9所示。图 5.5.9 对话框设置(7) 调整曲线控制点。单击，打开曲线控制点，结合三视图调整曲线控制点所示。图 5.5.10 调整曲线控制点(8) 放样曲线成曲面。 单击，框选所有曲线， 对话框设置为rebuild with 10 control points , 生成车身侧面。如图5.5.11 所示。 ( 此处生成的曲面若不理想，可重新返回上一步重新调整曲线控制点，反复操作直到调出满意曲面) 图 5.5.11 放样生成曲面(9) 选择所有曲线，按【Delete 】删除。 (此步是为方便以后操作，读者也可选择将其隐藏 ) 3) 绘制发动机罩(1) 绘制平面曲线。激活【Top】视图，单击，在车身前端...
