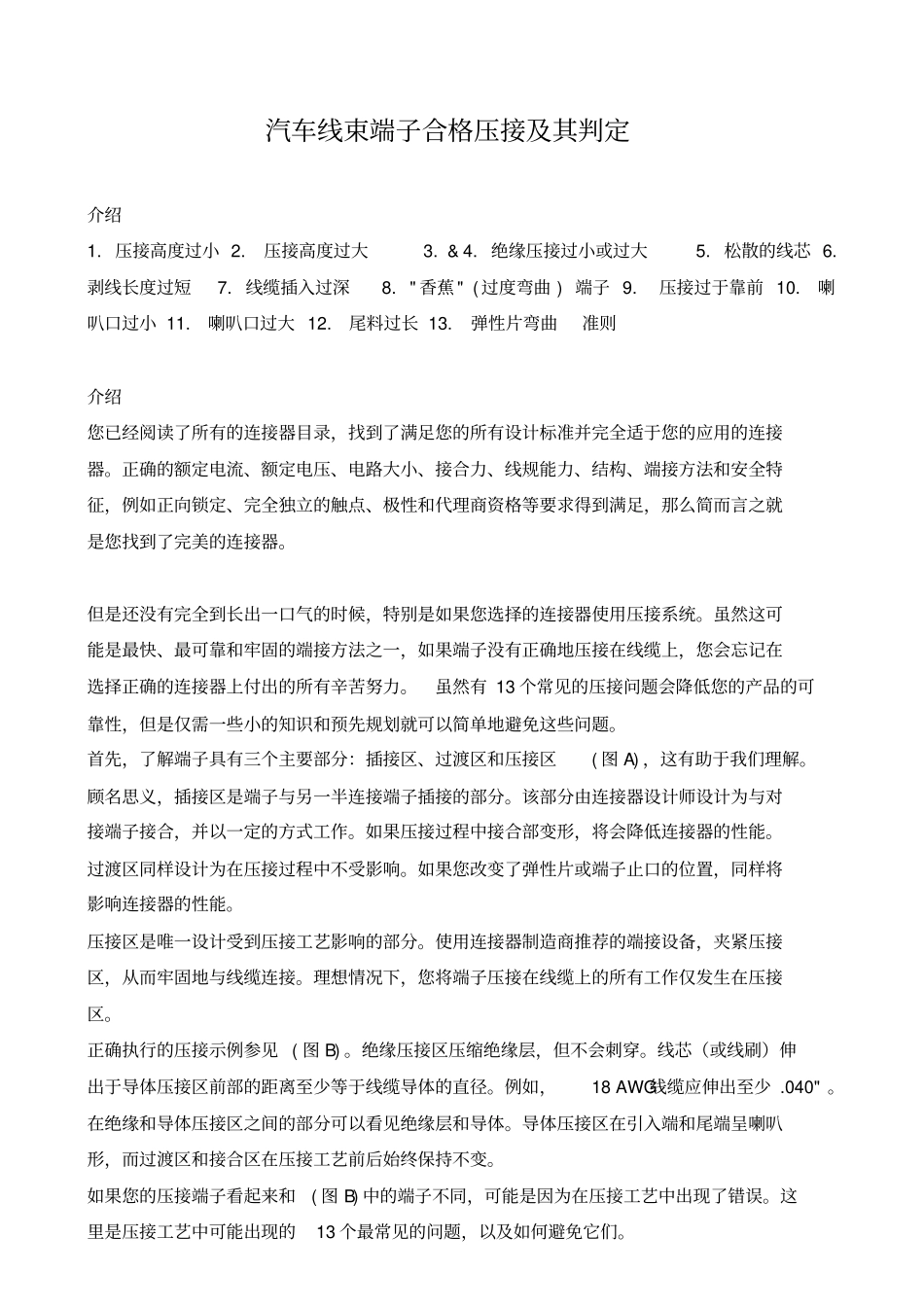

汽车线束端子合格压接其判定

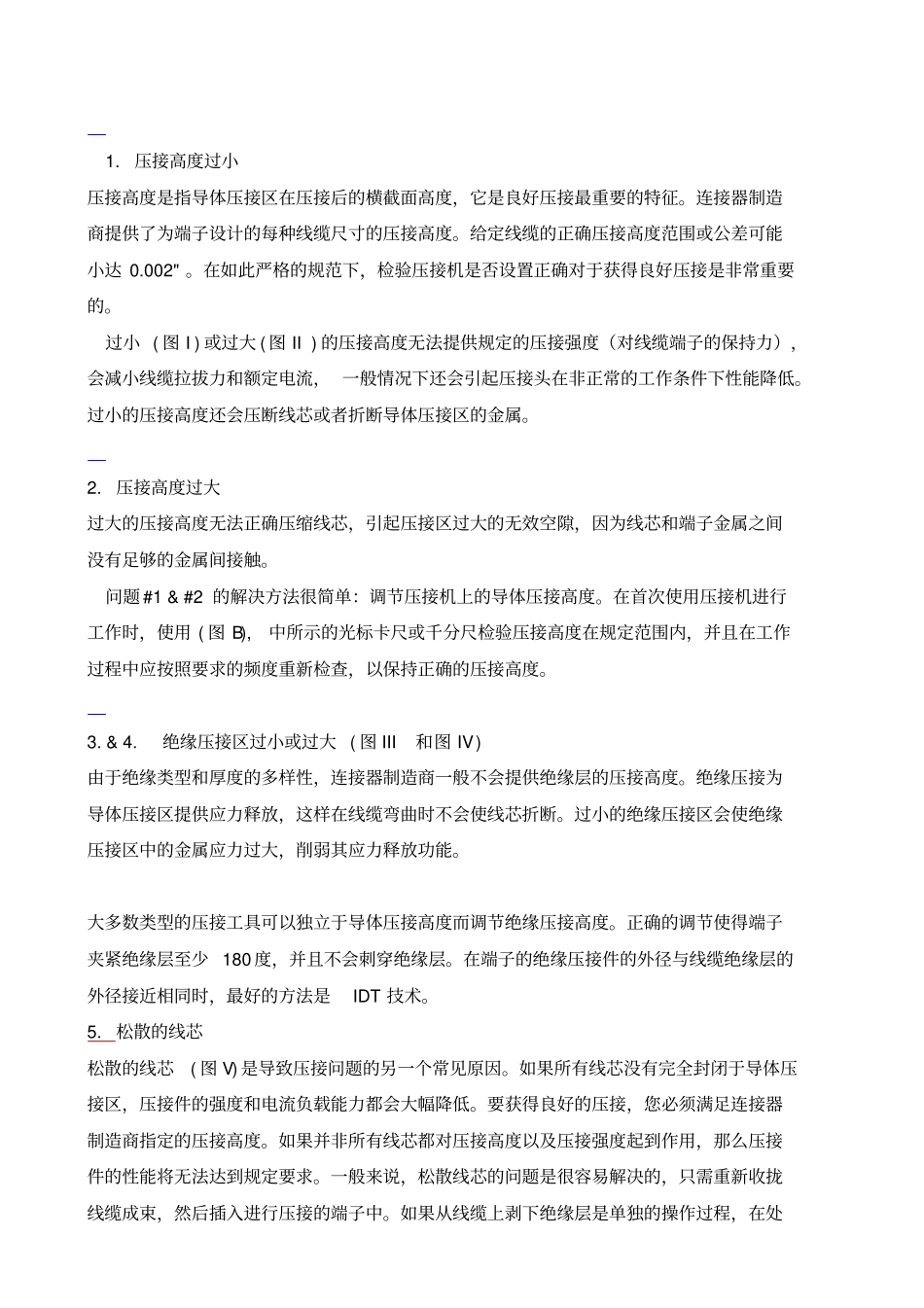

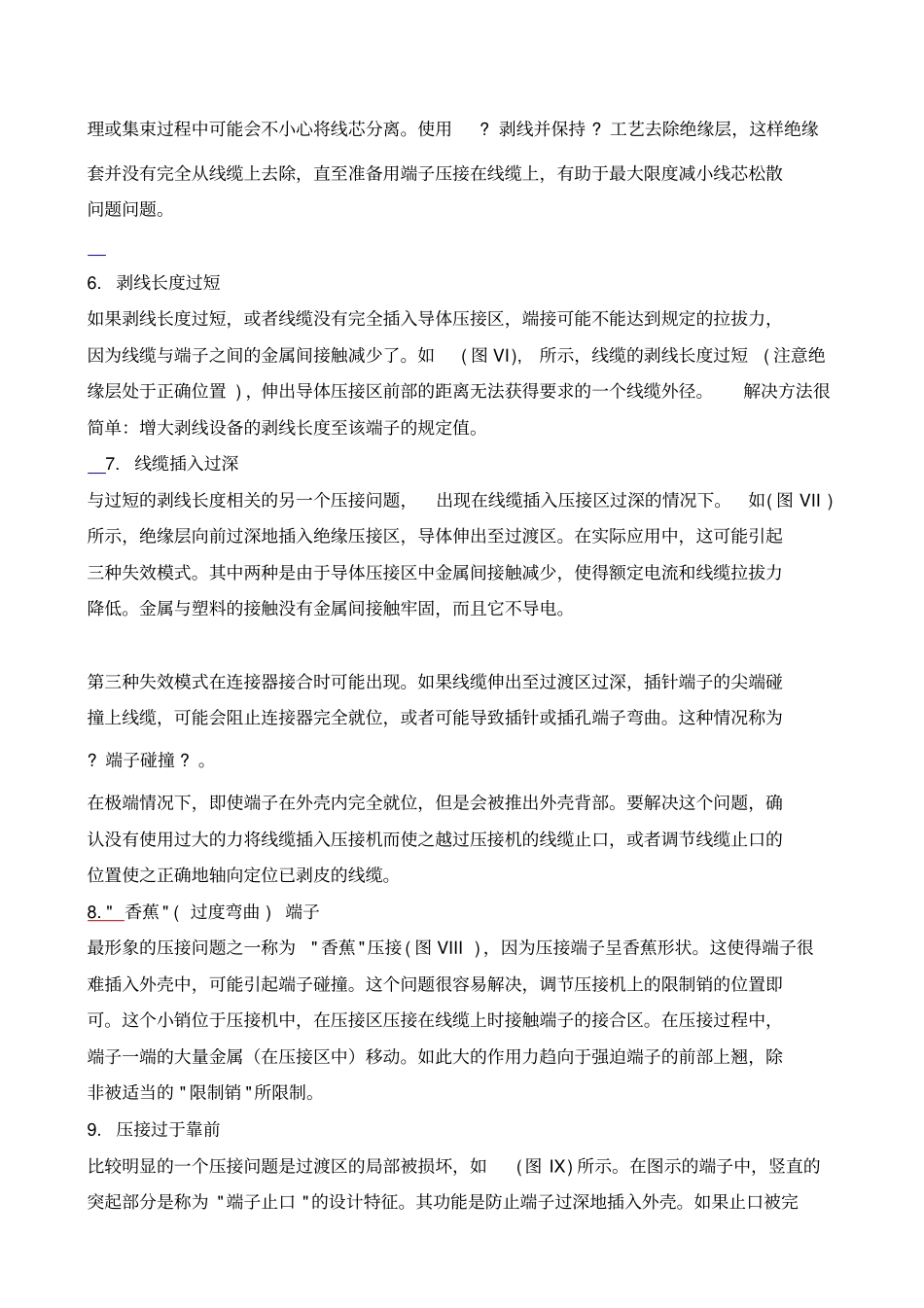

汽车线束端子合格压接及其判定介绍1. 压接高度过小 2. 压接高度过大3. & 4. 绝缘压接过小或过大5. 松散的线芯 6. 剥线长度过短7. 线缆插入过深 8. " 香蕉 " ( 过度弯曲 ) 端子 9. 压接过于靠前 10. 喇叭口过小 11. 喇叭口过大 12. 尾料过长 13. 弹性片弯曲准则介绍您已经阅读了所有的连接器目录，找到了满足您的所有设计标准并完全适于您的应用的连接器。正确的额定电流、额定电压、电路大小、接合力、线规能力、结构、端接方法和安全特征，例如正向锁定、完全独立的触点、极性和代理商资格等要求得到满足，那么简而言之就是您找到了完美的连接器。但是还没有完全到长出一口气的时候，特别是如果您选择的连接器使用压接系统。虽然这可能是最快、最可靠和牢固的端接方法之一，如果端子没有正确地压接在线缆上，您会忘记在选择正确的连接器上付出的所有辛苦努力。虽然有 13 个常见的压接问题会降低您的产品的可靠性，但是仅需一些小的知识和预先规划就可以简单地避免这些问题。首先，了解端子具有三个主要部分：插接区、过渡区和压接区( 图 A) ，这有助于我们理解。顾名思义，插接区是端子与另一半连接端子插接的部分。该部分由连接器设计师设计为与对接端子接合，并以一定的方式工作。如果压接过程中接合部变形，将会降低连接器的性能。过渡区同样设计为在压接过程中不受影响。如果您改变了弹性片或端子止口的位置，同样将影响连接器的性能。压接区是唯一设计受到压接工艺影响的部分。使用连接器制造商推荐的端接设备，夹紧压接区，从而牢固地与线缆连接。理想情况下，您将端子压接在线缆上的所有工作仅发生在压接区。正确执行的压接示例参见 ( 图 B) 。绝缘压接区压缩绝缘层，但不会刺穿。线芯（或线刷）伸出于导体压接区前部的距离至少等于线缆导体的直径。例如，18 AWG线缆应伸出至少 .040" 。在绝缘和导体压接区之间的部分可以看见绝缘层和导体。导体压接区在引入端和尾端呈喇叭形，而过渡区和接合区在压接工艺前后始终保持不变。如果您的压接端子看起来和( 图 B) 中的端子不同，可能是因为在压接工艺中出现了错误。这里是压接工艺中可能出现的13 个最常见的问题，以及如何避免它们。1. 压接高度过小压接高度是指导体压接区在压接后的横截面高度，它是良好压接最重要的特征。连接器制造商提供了为端子设计的每种线缆尺寸的压接高度。给定线缆的正确压接高度范围或公差可能小达 0.002" 。在如此...
