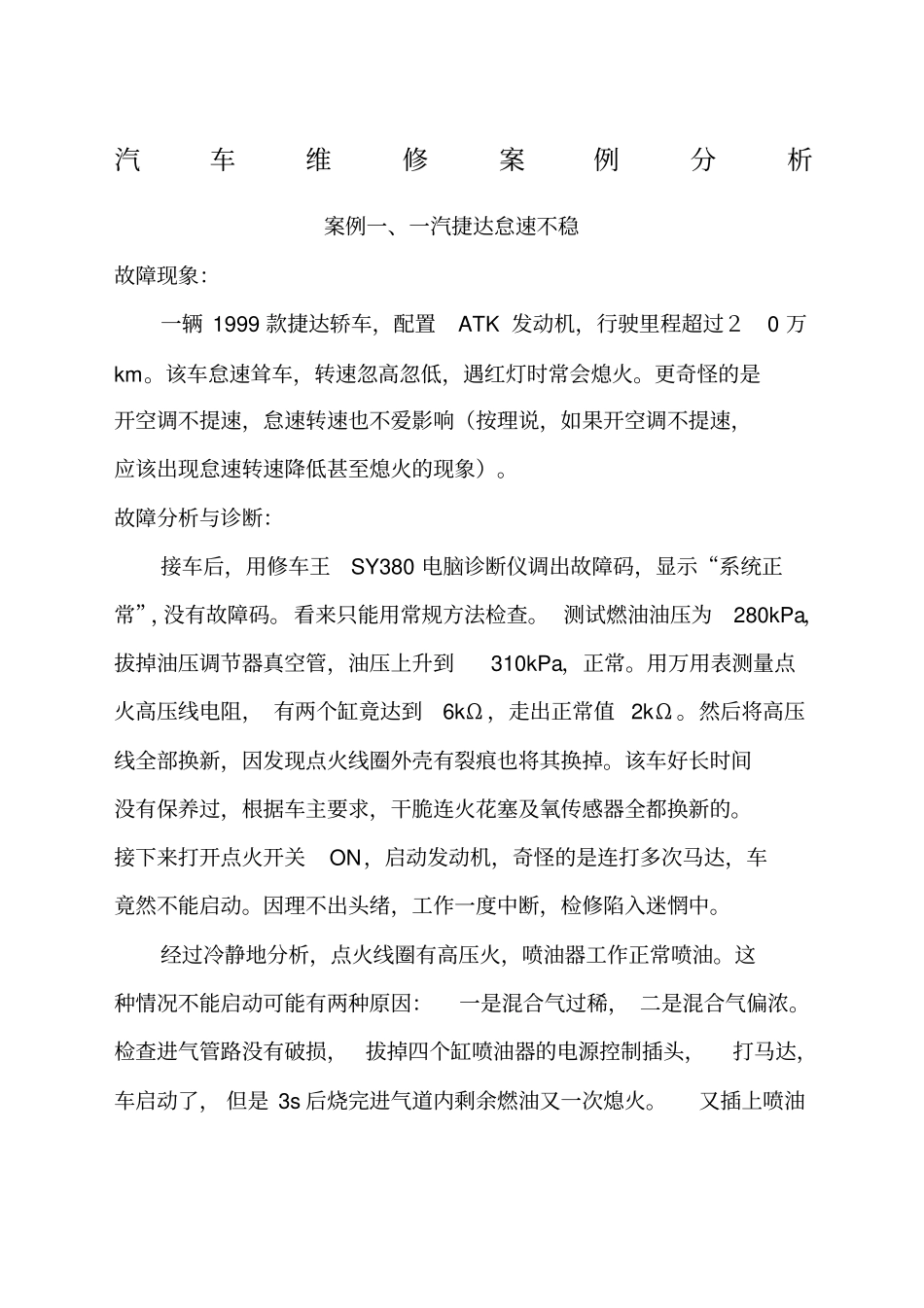

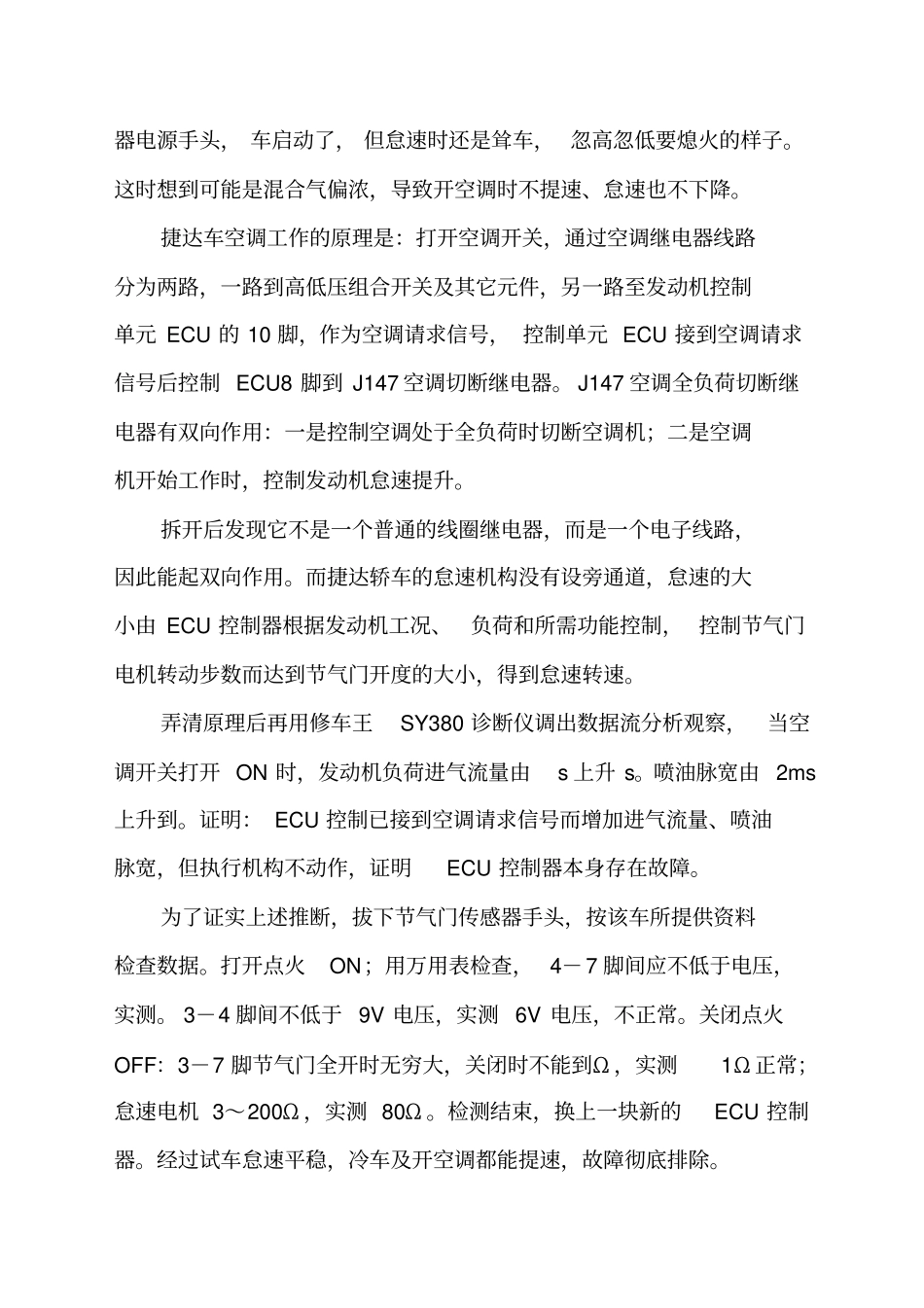

汽车维修案例分析案例一、一汽捷达怠速不稳故障现象:一辆 1999 款捷达轿车,配置ATK 发动机,行驶里程超过20 万km。该车怠速耸车,转速忽高忽低,遇红灯时常会熄火。更奇怪的是开空调不提速,怠速转速也不爱影响(按理说,如果开空调不提速,应该出现怠速转速降低甚至熄火的现象)。故障分析与诊断:接车后,用修车王SY380 电脑诊断仪调出故障码,显示“系统正常”,没有故障码。看来只能用常规方法检查。 测试燃油油压为280kPa,拔掉油压调节器真空管,油压上升到310kPa,正常。用万用表测量点火高压线电阻, 有两个缸竟达到6kΩ ,走出正常值 2kΩ 。然后将高压线全部换新,因发现点火线圈外壳有裂痕也将其换掉。该车好长时间没有保养过,根据车主要求,干脆连火花塞及氧传感器全都换新的。接下来打开点火开关ON,启动发动机,奇怪的是连打多次马达,车竟然不能启动。因理不出头绪,工作一度中断,检修陷入迷惘中。经过冷静地分析,点火线圈有高压火,喷油器工作正常喷油。这种情况不能启动可能有两种原因:一是混合气过稀, 二是混合气偏浓。检查进气管路没有破损,拔掉四个缸喷油器的电源控制插头,打马达,车启动了, 但是 3s 后烧完进气道内剩余燃油又一次熄火。又插上喷油器电源手头, 车启动了, 但怠速时还是耸车, 忽高忽低要熄火的样子。这时想到可能是混合气偏浓,导致开空调时不提速、怠速也不下降。捷达车空调工作的原理是:打开空调开关,通过空调继电器线路分为两路,一路到高低压组合开关及其它元件,另一路至发动机控制单元 ECU 的 10 脚,作为空调请求信号, 控制单元 ECU 接到空调请求信号后控制 ECU8 脚到 J147 空调切断继电器。 J147 空调全负荷切断继电器有双向作用:一是控制空调处于全负荷时切断空调机;二是空调机开始工作时,控制发动机怠速提升。拆开后发现它不是一个普通的线圈继电器,而是一个电子线路,因此能起双向作用。而捷达轿车的怠速机构没有设旁通道,怠速的大小由 ECU 控制器根据发动机工况、负荷和所需功能控制, 控制节气门电机转动步数而达到节气门开度的大小,得到怠速转速。弄清原理后再用修车王SY380 诊断仪调出数据流分析观察,当空调开关打开 ON 时,发动机负荷进气流量由s 上升 s。喷油脉宽由 2ms上升到。证明: ECU 控制已接到空调请求信号而增加进气流量、喷油脉宽,但执行机构不动作,证明ECU 控制器本身存在故障。为了证实上述推断,拔下节气门...
