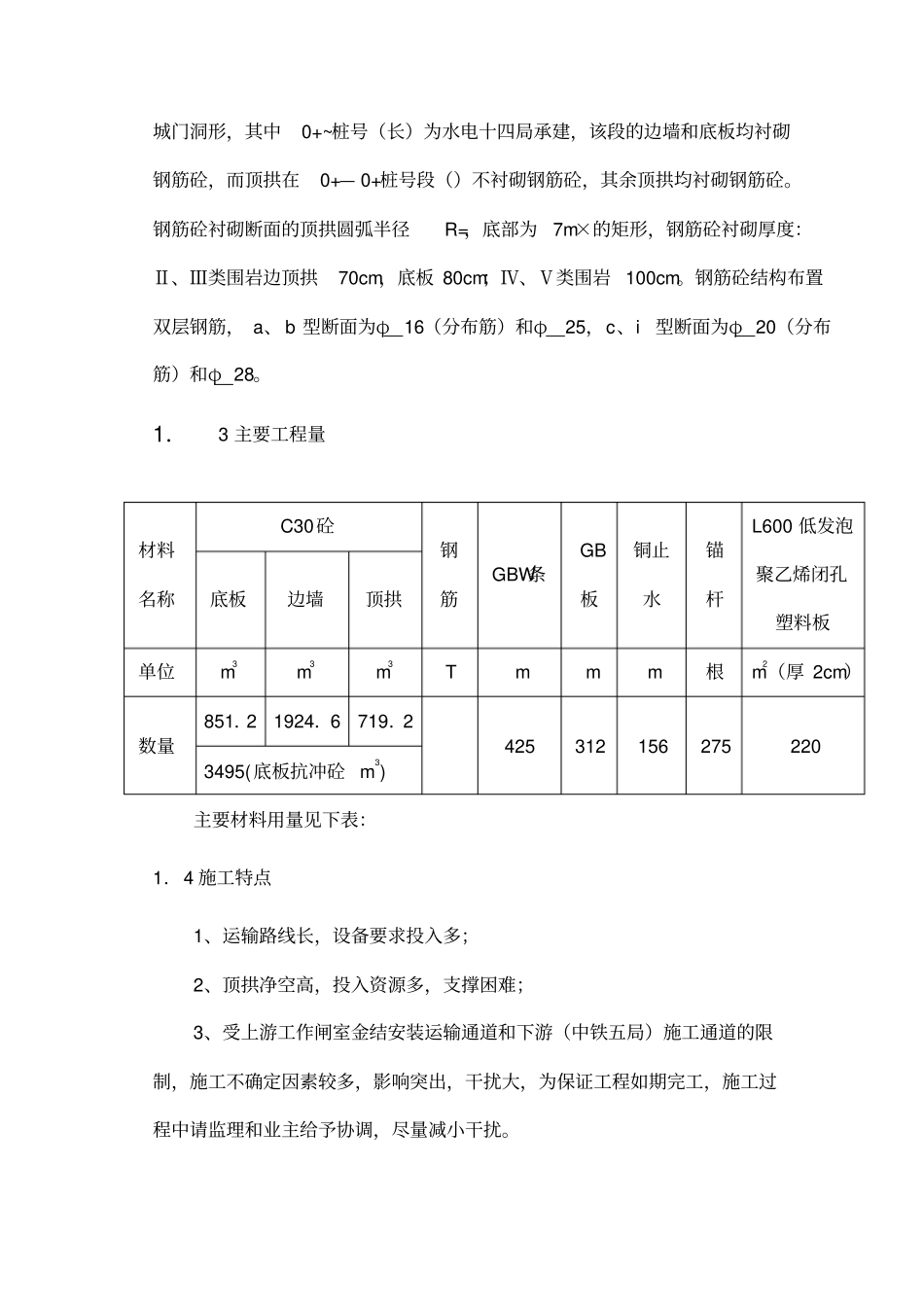

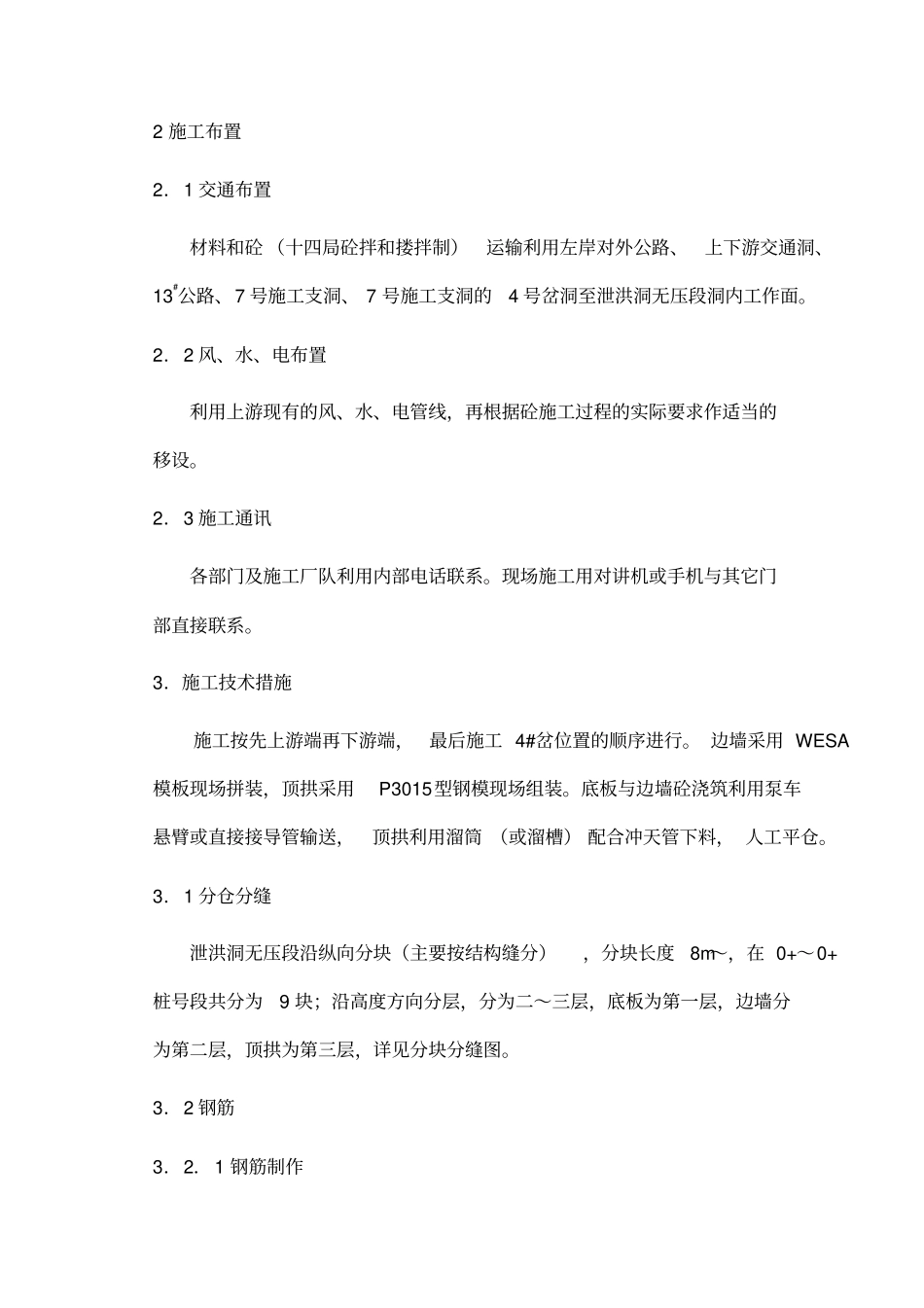

贵州洪家渡水电站泄洪洞无压段砼施工技术措施审查：校核：编写：洪 家 渡 电 站1 4 8 联 营 体 十 四 局 项 目 部二 00 三年五月三十一日泄洪洞无压段砼施工技术措施1 概述1．1 编制依据（1）泄洪洞无压段施工图及其相关文件；（2）水工砼施工规范（SDJ207-82）；（3）泄洪洞砼施工技术要求；（4）招标文件。1．2 工程概况泄洪洞为泄洪构筑物之一，其作用为宣泄洪水，通过降低库水位来达到保证电站安全运行的目的，它包括进水口、有压段、检修闸门井、工作闸室、无压段和出口消能构筑物等六个部分，其中洞身长（包括有压段、检修闸门井、工作闸室、无压段） 。泄洪洞无压段布置在工作闸室下游侧，长，断面型式为城门洞形，其中0+~桩号（长）为水电十四局承建，该段的边墙和底板均衬砌钢筋砼，而顶拱在0+— 0+桩号段（）不衬砌钢筋砼，其余顶拱均衬砌钢筋砼。钢筋砼衬砌断面的顶拱圆弧半径R=，底部为7m×的矩形，钢筋砼衬砌厚度：Ⅱ、Ⅲ类围岩边顶拱70cm，底板 80cm；Ⅳ、Ⅴ类围岩 100cm。钢筋砼结构布置双层钢筋， a、 b 型断面为φ 16（分布筋）和φ25，c、i型断面为φ 20（分布筋）和φ 28。1．3 主要工程量主要材料用量见下表：1．4 施工特点1、运输路线长，设备要求投入多；2、顶拱净空高，投入资源多，支撑困难；3、受上游工作闸室金结安装运输通道和下游（中铁五局）施工通道的限制，施工不确定因素较多，影响突出，干扰大，为保证工程如期完工，施工过程中请监理和业主给予协调，尽量减小干扰。材料名称C30砼钢筋GBW条GB板铜止水锚杆L600 低发泡聚乙烯闭孔塑料板底板边墙顶拱单位m 3m 3m 3Tmmm根m2（厚 2cm）数量851．21924．6719．24253121562752203495(底板抗冲砼 m3)2 施工布置2．1 交通布置材料和砼 （十四局砼拌和搂拌制）运输利用左岸对外公路、上下游交通洞、13#公路、7 号施工支洞、 7 号施工支洞的4 号岔洞至泄洪洞无压段洞内工作面。2．2 风、水、电布置利用上游现有的风、水、电管线，再根据砼施工过程的实际要求作适当的移设。2．3 施工通讯各部门及施工厂队利用内部电话联系。现场施工用对讲机或手机与其它门部直接联系。3．施工技术措施施工按先上游端再下游端，最后施工 4#岔位置的顺序进行。 边墙采用 WESA模板现场拼装，顶拱采用P3015型钢模现场组装。底板与边墙砼浇筑利用泵车悬臂或直接接导管输送，顶拱利用溜筒 （或溜槽） 配合冲天管下料， 人工平仓。3．1 分...
