井下电气设备过载整定计算书

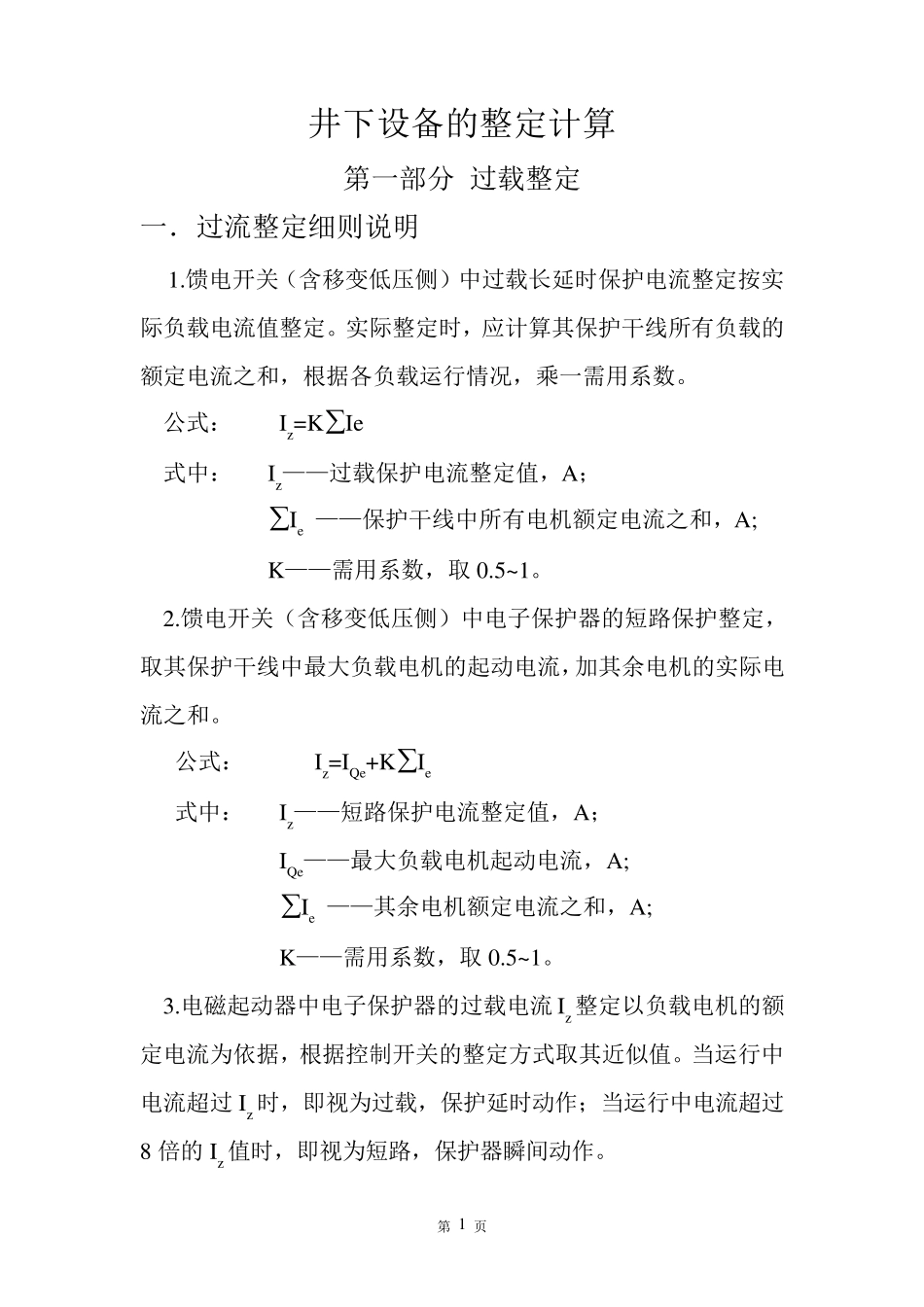

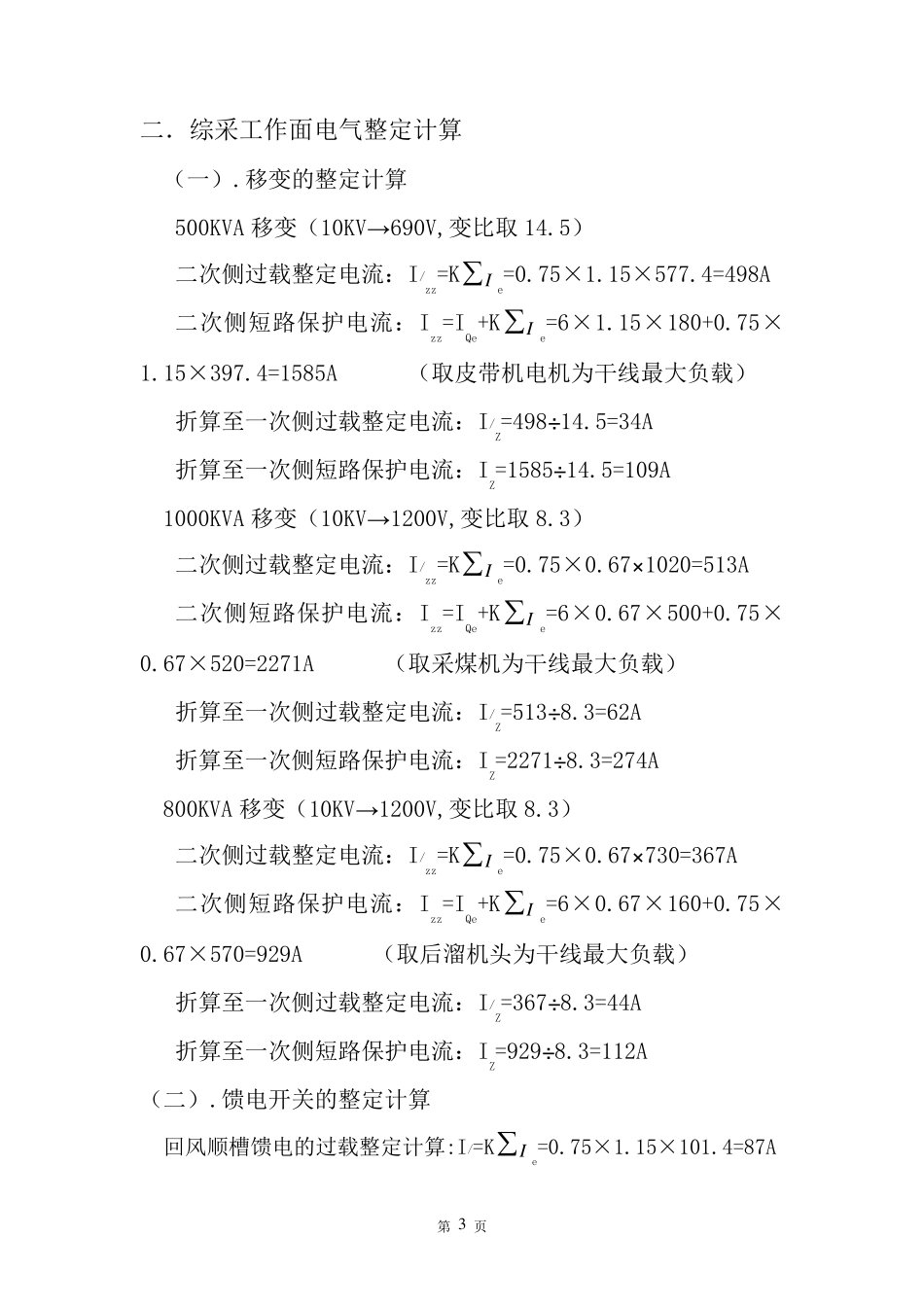

第 1 页 井下设备的整定计算 第一部分 过载整定 一．过流整定细则说明 1.馈电开关（含移变低压侧）中过载长延时保护电流整定按实际负载电流值整定。实际整定时，应计算其保护干线所有负载的额定电流之和，根据各负载运行情况，乘一需用系数。 公式： Iz=KIe 式中： Iz——过载保护电流整定值，A； Ie ——保护干线中所有电机额定电流之和，A; K——需用系数，取 0.5~1。 2.馈电开关（含移变低压侧）中电子保护器的短路保护整定，取其保护干线中最大负载电机的起动电流，加其余电机的实际电流之和。 公式： Iz=IQe+KIe 式中： Iz——短路保护电流整定值，A； IQe——最大负载电机起动电流，A; Ie ——其余电机额定电流之和，A; K——需用系数，取 0.5~1。 3.电磁起动器中电子保护器的过载电流Iz整定以负载电机的额定电流为依据，根据控制开关的整定方式取其近似值。当运行中电流超过Iz 时，即视为过载，保护延时动作；当运行中电流超过8 倍的Iz 值时，即视为短路，保护器瞬间动作。 第 2 页 4.馈电开关短路电流的可靠动作校验，应计算出其保护干线最远端两相短路电流，除以其短路保护整定值，灵敏度系数不小于1.5。 公式： 式中 Id (2)——被保护干线最远端两相短路电流，A； Iz——馈电开关短路电流整定值，A； 1.5——可靠系数。 5.电磁起动器短路电流的可靠动作校验，应计算出所带负载电机处最远端两相短路电流除以8 倍的过载定值，灵敏度系数不小于1.2。 公式： 式中 Id (2)——被保护干线最远端两相短路电流，A； Iz——馈电开关短路电流整定值，A； 1.5——可靠系数。 6.高压配电装置，应根据其保护干线中移动高压侧过流整定值进行整定。 7.移动变电站高压侧整定以低压侧整定电流除以该移变的高压变比，取其近似值。 8.本细则参照《煤矿井下供电的三大保护细则》（煤矿工业出版社）第一章第二节制定。 第 3 页 二．综采工作面电气整定计算 （一）.移变的整定计算 500KVA 移变（10KV→690V,变比取14.5） 二次侧过载整定电流：I/zz=KI e=0.75×1.15×577.4=498A 二次侧短路保护电流：Izz=IQe+KI e=6×1.15×180+0.75×1.15×397.4=1585A （取皮带机电机为干线最大负载） 折算至一次侧过载整定电流：I/Z=498÷14.5=34A 折算至一次侧短路保护电流：IZ=1585÷14.5=109A 1000KVA 移变（10KV→1200V,变比取8.3） 二次侧过载整定电流：I/zz=KI e=0.75×0.67×1020...
