交换机汇聚配置

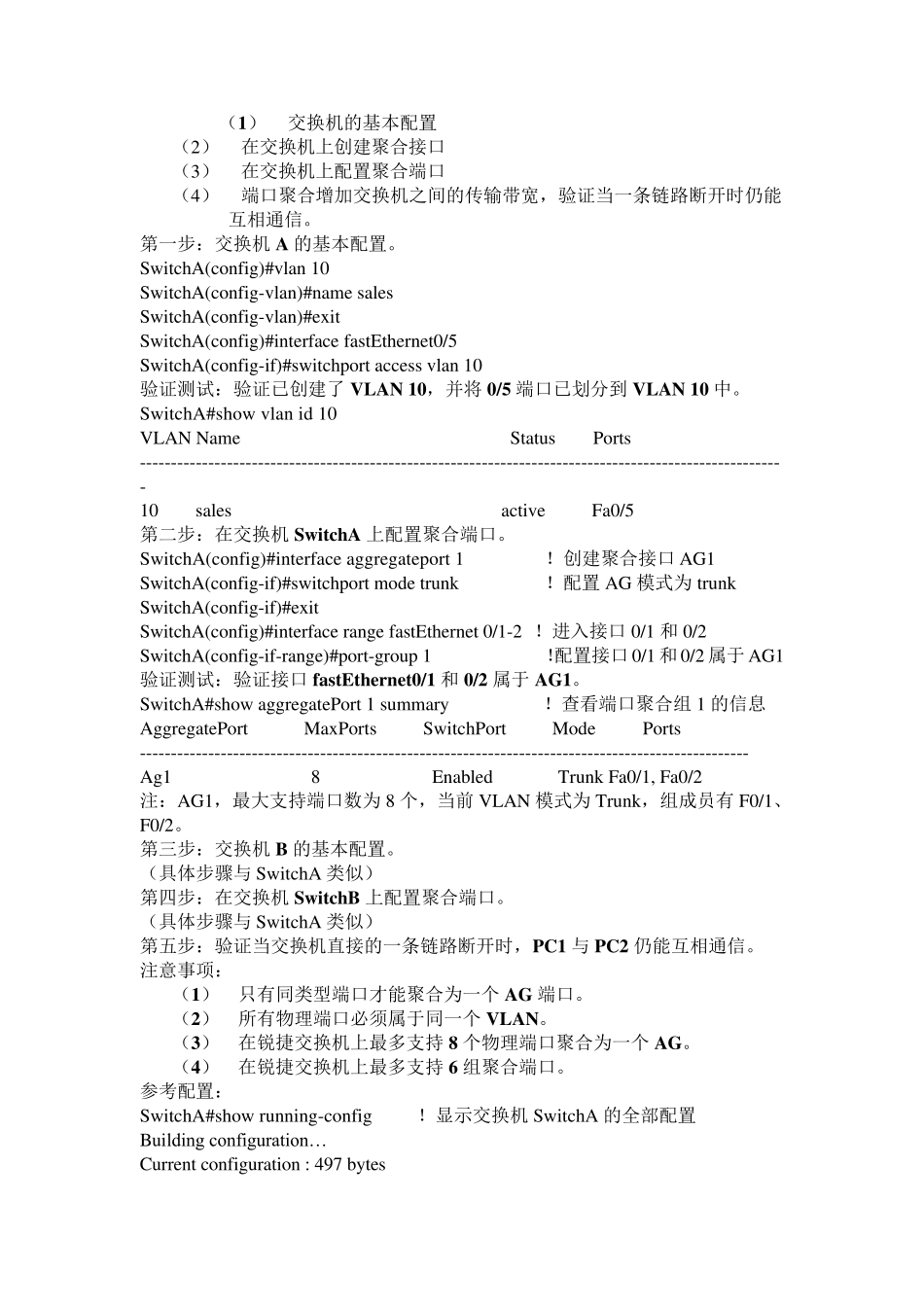

交换机汇聚配置_第1页
1/6

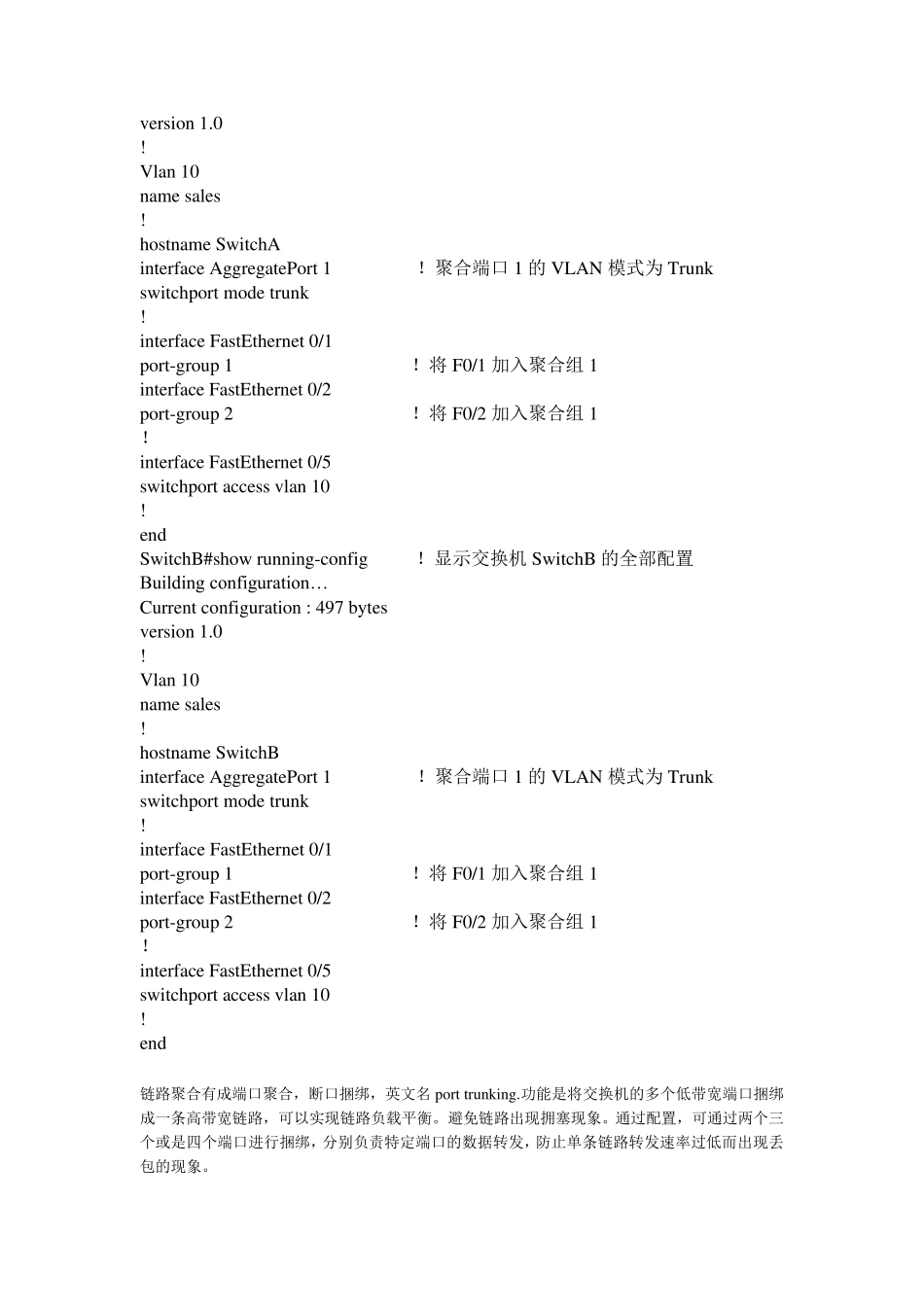

交换机汇聚配置_第2页
2/6

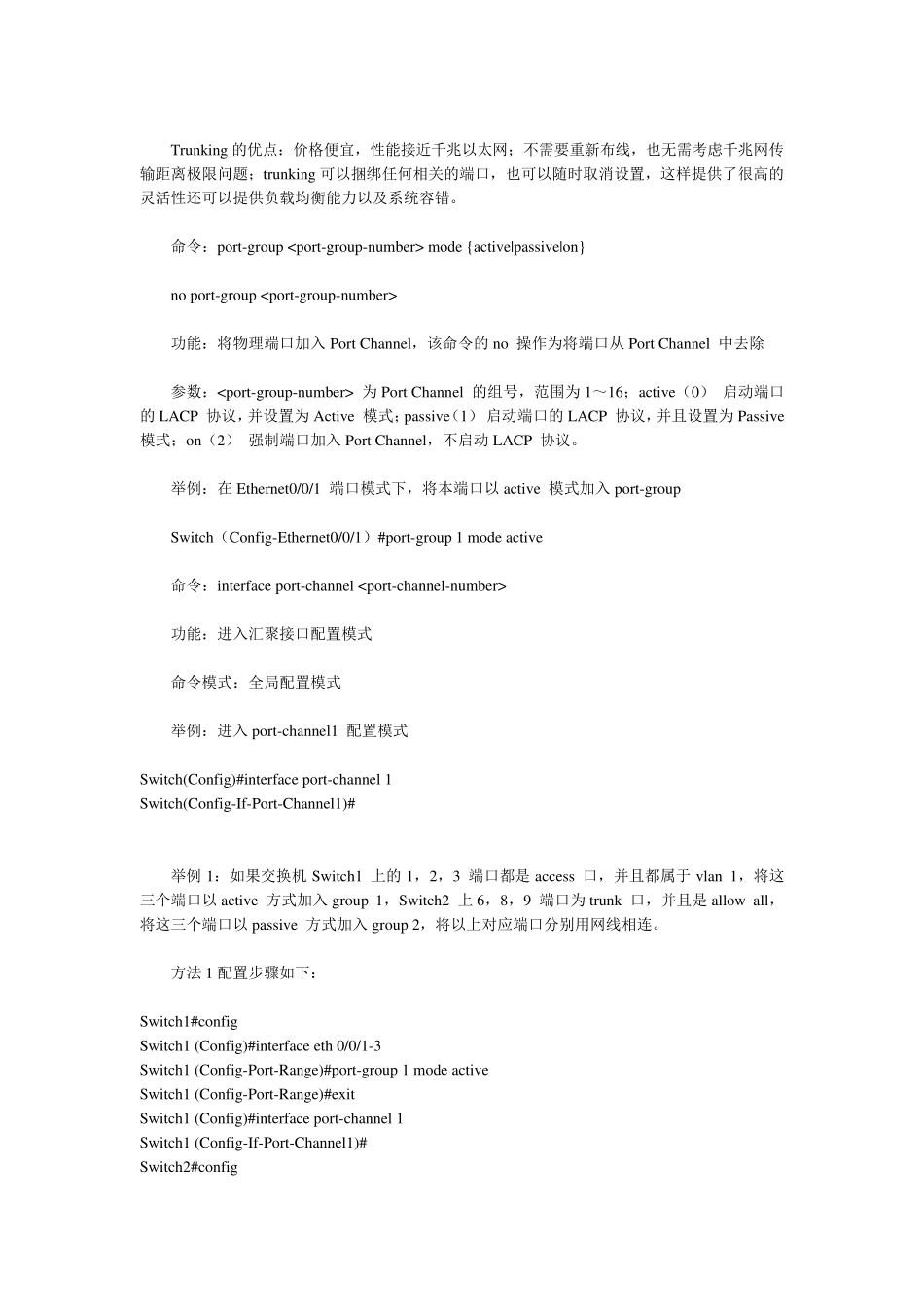

交换机汇聚配置_第3页
3/6
(1) 交换机的基本配置 (2) 在交换机上创建聚合接口 (3) 在交换机上配置聚合端口 (4) 端口聚合增加交换机之间的传输带宽,验证当一条链路断开时仍能互相通信。 第一步:交换机A 的基本配置。 SwitchA(config)#vlan 10 SwitchA(config-vlan)#name sales SwitchA(config-vlan)#exit SwitchA(config)#interface fastEthernet0/5 SwitchA(config-if)#switchport access vlan 10 验证测试:验证已创建了VLAN 10,并将0/5 端口已划分到VLAN 10 中。 SwitchA#show vlan id 10 VLAN Name Status Ports -------------------------------------------------------------------------------------------------------- 10 sales active Fa0/5 第二步:在交换机Sw itchA 上配置聚合端口。 SwitchA(config)#interface aggregateport 1 !创建聚合接口AG1 SwitchA(config-if)#switchport mode trunk !配置AG 模式为trunk SwitchA(config-if)#exit SwitchA(config)#interface range fastEthernet 0/1-2 !进入接口0/1 和0/2 SwitchA(config-if-range)#port-group 1 !配置接口0/1 和0/2 属于AG1 验证测试:验证接口fastEthernet0/1 和0/2 属于AG1。 SwitchA#show aggregatePort 1 summary !查看端口聚合组1 的信息 AggregatePort MaxPorts SwitchPort Mode Ports -------------------------------------------------------------------------------------------------- Ag1 8 Enabled Trunk Fa0/1, Fa0/2 注:AG1,最大支持端口数为8 个,当前VLAN 模式为Trunk,组成员有F0/1、F0/2。 第三步:交换机B 的基本配置。 (具体步骤与 SwitchA 类似) 第四步:在交换机Sw itchB 上配置聚合端口。 (具体步骤与 SwitchA 类似) 第五步:验证当交换机直接的一条链路断开时,PC1 与 PC2 仍能互相通信。 注意事项: (1) 只有同类型端口才能聚合为一个AG 端口。 (2) 所有物理端口必须属于同一个VLAN。 (3) 在锐捷交换机上最多支持8 个物理端口聚合为一个AG。 (4) 在锐捷交换机上最多支持6 组聚合端口。 参考配置: SwitchA#show running-config !显示交换机SwitchA 的全部配置 Building configuration… Current configuration : 497 bytes version 1.0 ! Vlan 10 name sales ! hostname SwitchA interface Ag...
