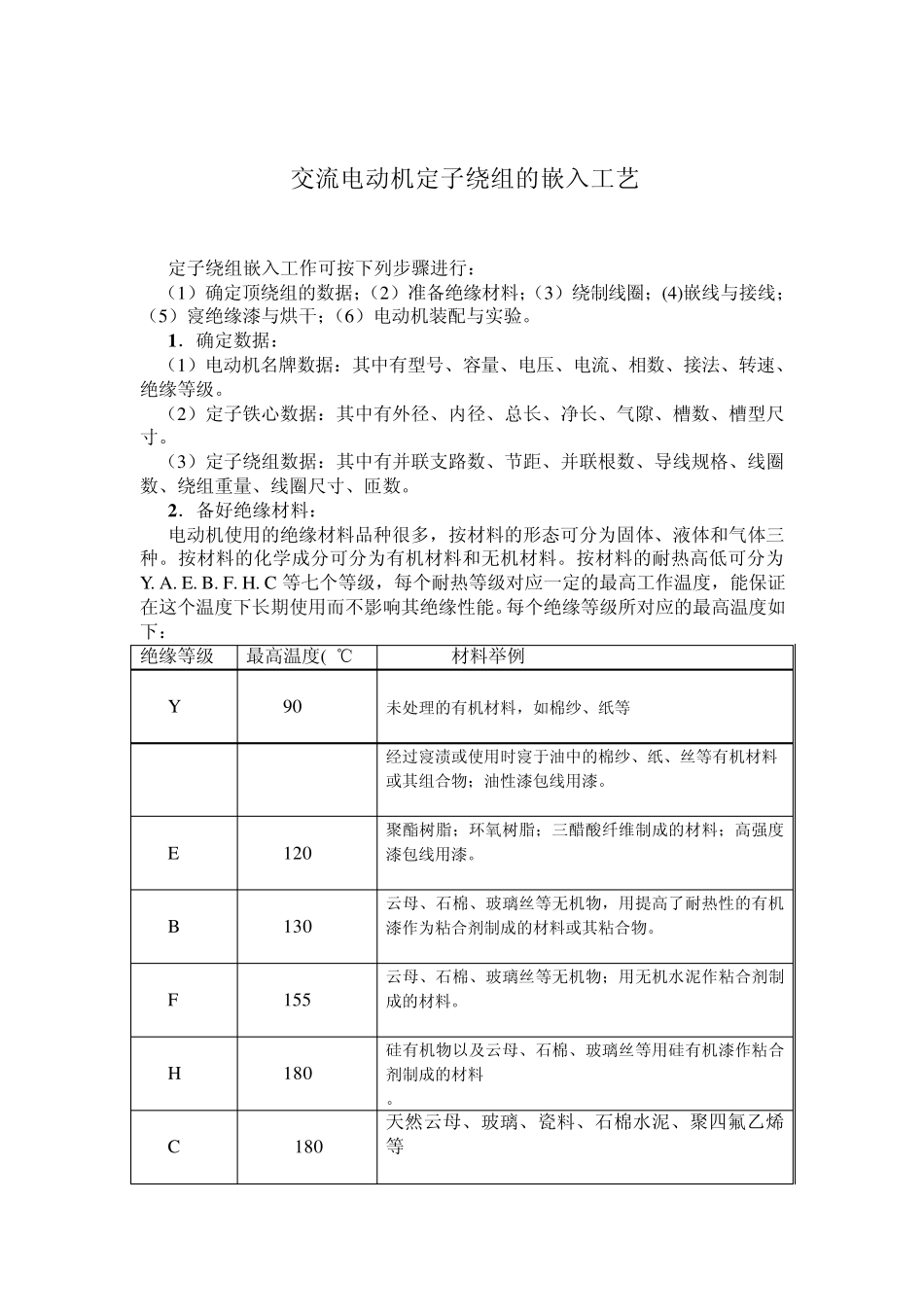

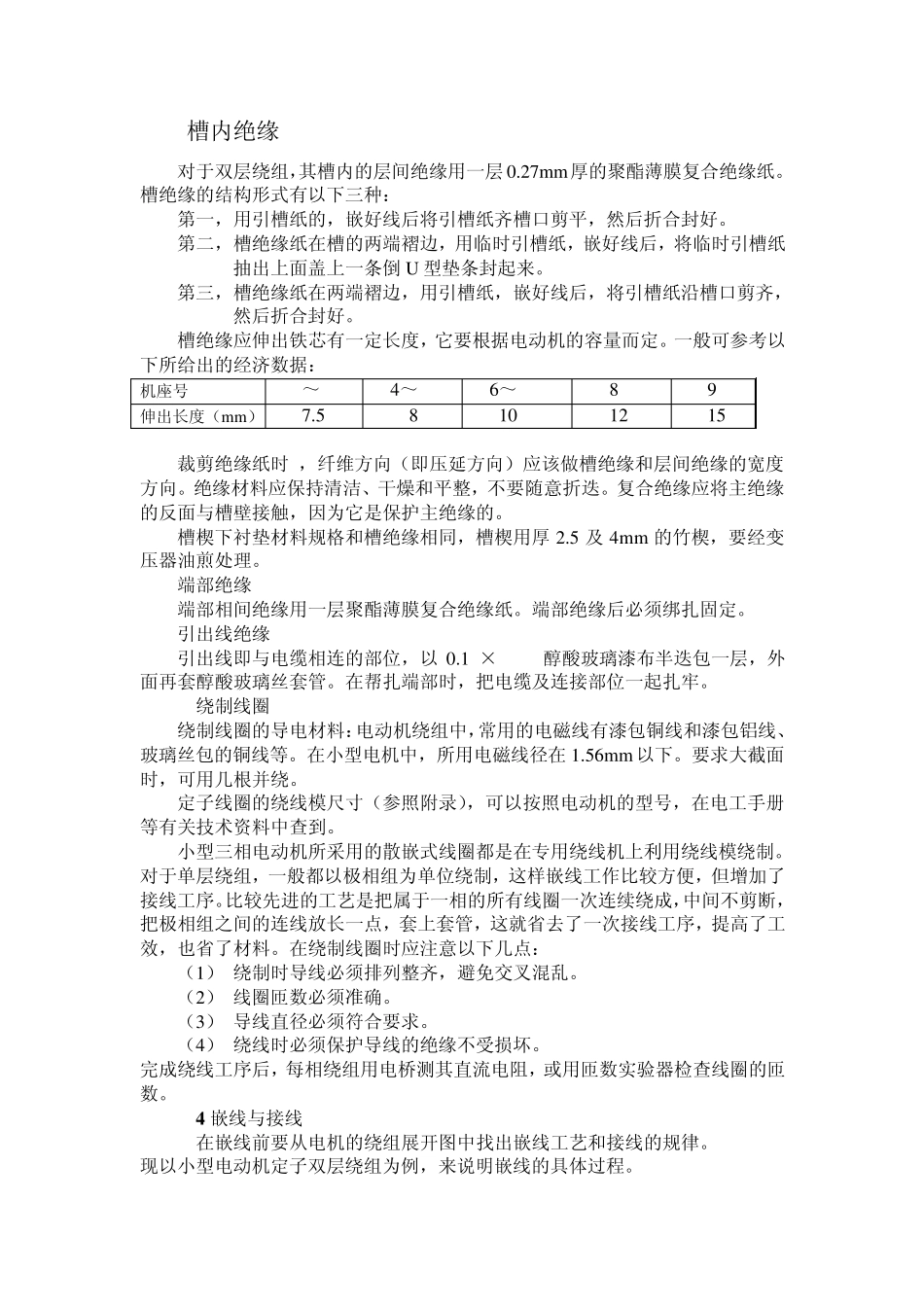

交流电动机定子绕组的嵌入工艺 定子绕组嵌入工作可按下列步骤进行: (1)确定顶绕组的数据;(2)准备绝缘材料;(3)绕制线圈;(4)嵌线与接线;(5)寖绝缘漆与烘干;(6)电动机装配与实验。 1 .确定数据: (1)电动机名牌数据:其中有型号、容量、电压、电流、相数、接法、转速、绝缘等级。 (2)定子铁心数据:其中有外径、内径、总长、净长、气隙、槽数、槽型尺寸。 (3)定子绕组数据:其中有并联支路数、节距、并联根数、导线规格、线圈数、绕组重量、线圈尺寸、匝数。 2 .备好绝缘材料: 电动机使用的绝缘材料品种很多,按材料的形态可分为固体、液体和气体三种。按材料的化学成分可分为有机材料和无机材料。按材料的耐热高低可分为Y. A. E. B. F. H . C 等七个等级,每个耐热等级对应一定的最高工作温度,能保证在这个温度下长期使用而不影响其绝缘性能。每个绝缘等级所对应的最高温度如下: 绝缘等级 最高温度( ℃) 材料举例 Y 90 未处理的有机材料,如棉纱、纸等 C 105 经过寖渍或使用时寖于油中的棉纱、纸、丝等有机材料 或其组合物;油性漆包线用漆。 E 120 聚酯树脂;环氧树脂;三醋酸纤维制成的材料;高强度漆包线用漆。 B 130 云母、石棉、玻璃丝等无机物,用提高了耐热性的有机漆作为粘合剂制成的材料或其粘合物。 F 155 云母、石棉、玻璃丝等无机物;用无机水泥作粘合剂制成的材料。 H 180 硅有机物以及云母、石棉、玻璃丝等用硅有机漆作粘合剂制成的材料 。 C >180 天然云母、玻璃、瓷料、石棉水泥、聚四氟乙烯等 槽内绝缘 对于双层绕组,其槽内的层间绝缘用一层 0.27mm 厚的聚酯薄膜复合绝缘纸。 槽绝缘的结构形式有以下三种: 第一,用引槽纸的,嵌好线后将引槽纸齐槽口剪平,然后折合封好。 第二,槽绝缘纸在槽的两端褶边,用临时引槽纸,嵌好线后,将临时引槽纸抽出上面盖上一条倒 U 型垫条封起来。 第三,槽绝缘纸在两端褶边,用引槽纸,嵌好线后,将引槽纸沿槽口剪齐,然后折合封好。 槽绝缘应伸出铁芯有一定长度,它要根据电动机的容量而定。一般可参考以下所给出的经济数据: 机座号 1~3 4~5 6~7 8 9 伸出长度(mm) 7.5 8 10 12 15 裁剪绝缘纸时 ,纤维方向(即压延方向)应该做槽绝缘和层间绝缘的宽度方向。绝缘材料应保持清洁、干燥和平整,不要随意折迭。复合绝缘应将主绝缘的反面与槽壁接触,因为它是保护主绝缘的。 槽楔下衬垫材...
