交流电机绕组分析计算

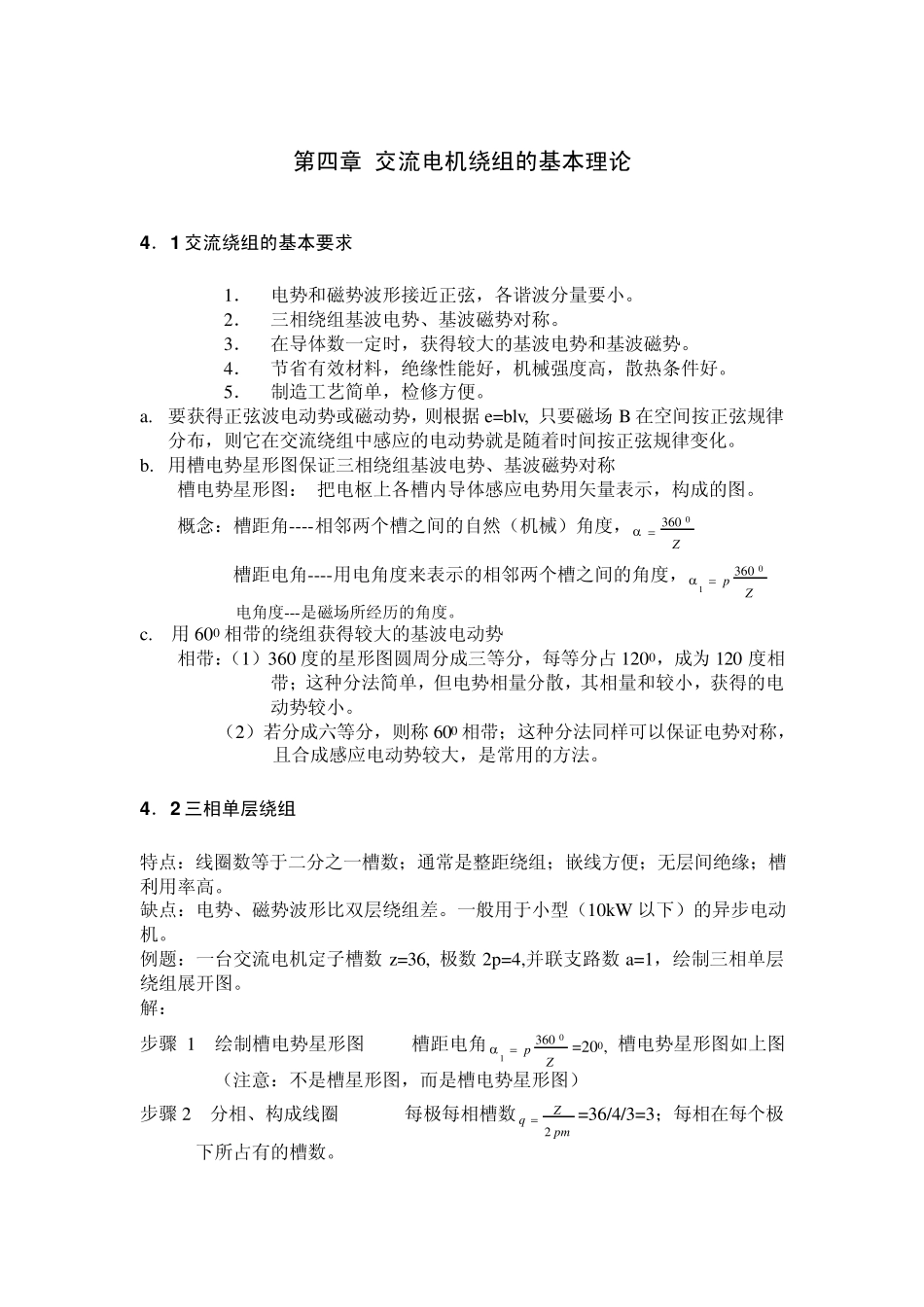

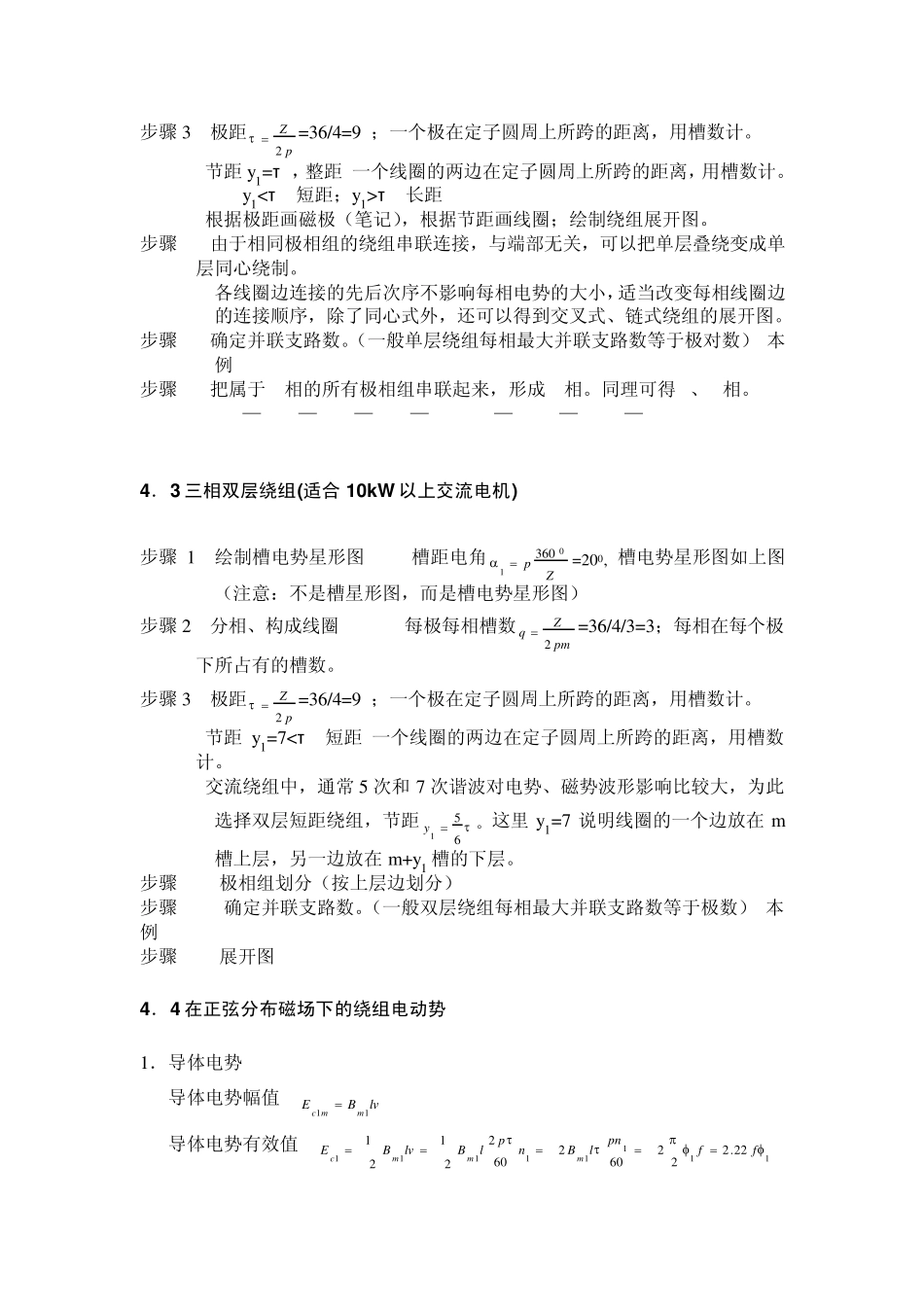

第四章 交流电机绕组的基本理论 4 ．1 交流绕组的基本要求 1． 电势和磁势波形接近正弦，各谐波分量要小。 2． 三相绕组基波电势、基波磁势对称。 3． 在导体数一定时，获得较大的基波电势和基波磁势。 4． 节省有效材料，绝缘性能好，机械强度高，散热条件好。 5． 制造工艺简单，检修方便。 a. 要获得正弦波电动势或磁动势，则根据 e=blv, 只要磁场 B 在空间按正弦规律分布，则它在交流绕组中感应的电动势就是随着时间按正弦规律变化。 b. 用槽电势星形图保证三相绕组基波电势、基波磁势对称 槽电势星形图： 把电枢上各槽内导体感应电势用矢量表示，构成的图。 概念：槽距角----相邻两个槽之间的自然（机械）角度，Z0360 槽距电角----用电角度来表示的相邻两个槽之间的角度，Zp01360 电角度---是磁场所经历的角度。 c. 用 600 相带的绕组获得较大的基波电动势 相带：（1）360 度的星形图圆周分成三等分，每等分占 1200，成为 120 度相带；这种分法简单，但电势相量分散，其相量和较小，获得的电动势较小。 （2）若分成六等分，则称 600 相带；这种分法同样可以保证电势对称，且合成感应电动势较大，是常用的方法。 4 ．2 三相单层绕组 特点：线圈数等于二分之一槽数；通常是整距绕组；嵌线方便；无层间绝缘；槽利用率高。 缺点：电势、磁势波形比双层绕组差。一般用于小型（10kW 以下）的异步电动机。 例题：一台交流电机定子槽数 z=36, 极数 2p=4,并联支路数 a=1，绘制三相单层绕组展开图。 解： 步骤 1 绘制槽电势星形图 槽距电角Zp01360=200, 槽电势星形图如上图（注意：不是槽星形图，而是槽电势星形图） 步骤 2 分相、构成线圈 每极每相槽数pmZq2=36/4/3=3；每相在每个极下所占有的槽数。 步骤3 极距pZ2=36/4=9 ；一个极在定子圆周上所跨的距离，用槽数计。 节距y1=τ ，整距;一个线圈的两边在定子圆周上所跨的距离，用槽数计。 y1<τ ,短距；y1>τ ,长距 根据极距画磁极（笔记），根据节距画线圈；绘制绕组展开图。 步骤4 由于相同极相组的绕组串联连接，与端部无关，可以把单层叠绕变成单层同心绕制。 各线圈边连接的先后次序不影响每相电势的大小，适当改变每相线圈边的连接顺序，除了同心式外，还可以得到交叉式、链式绕组的展开图。 步骤5 确定并联支路数。（一般单层绕组每相最大并联支路数等于极对数）.本例a=1 步骤6 把属于A相的所...
