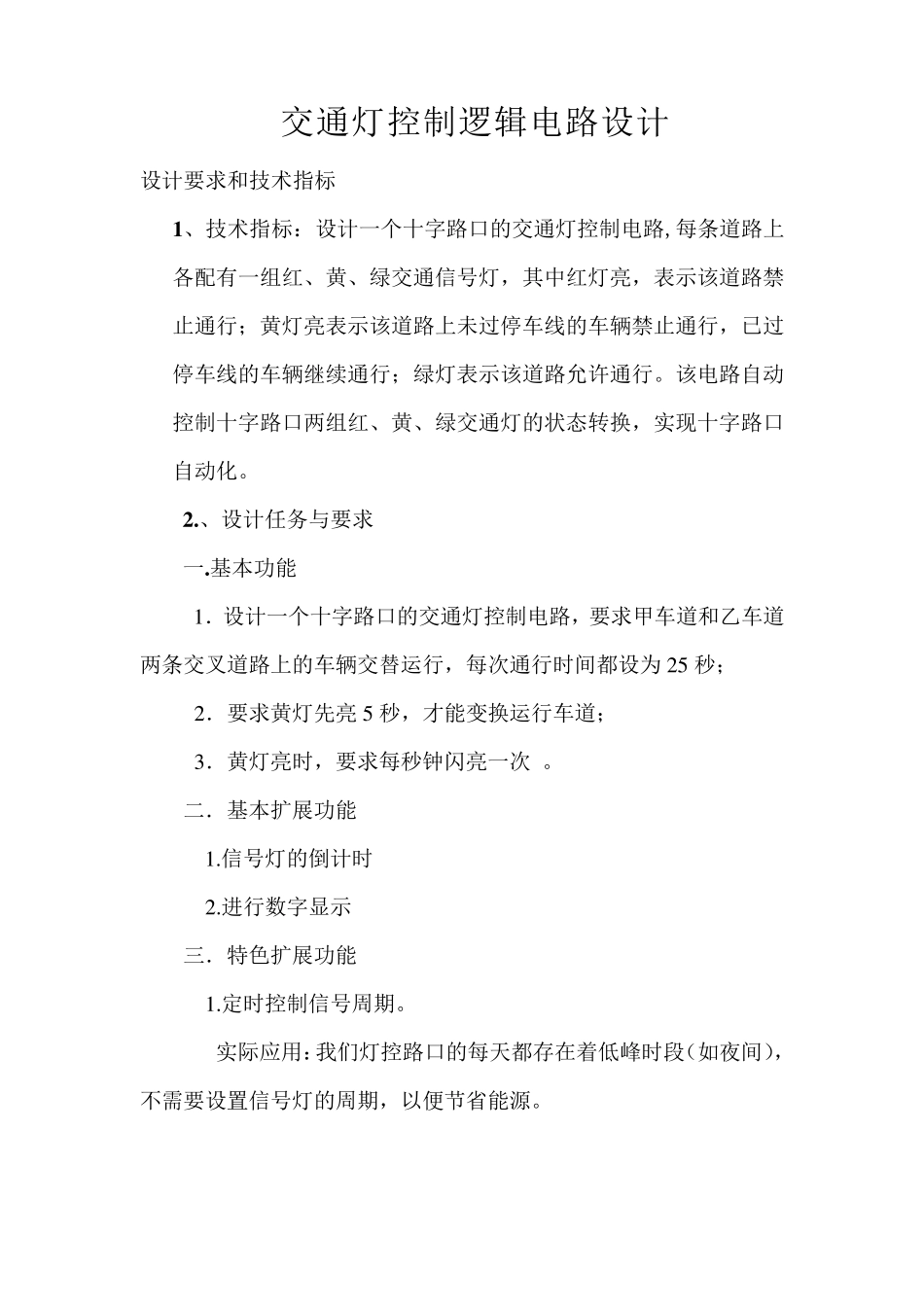

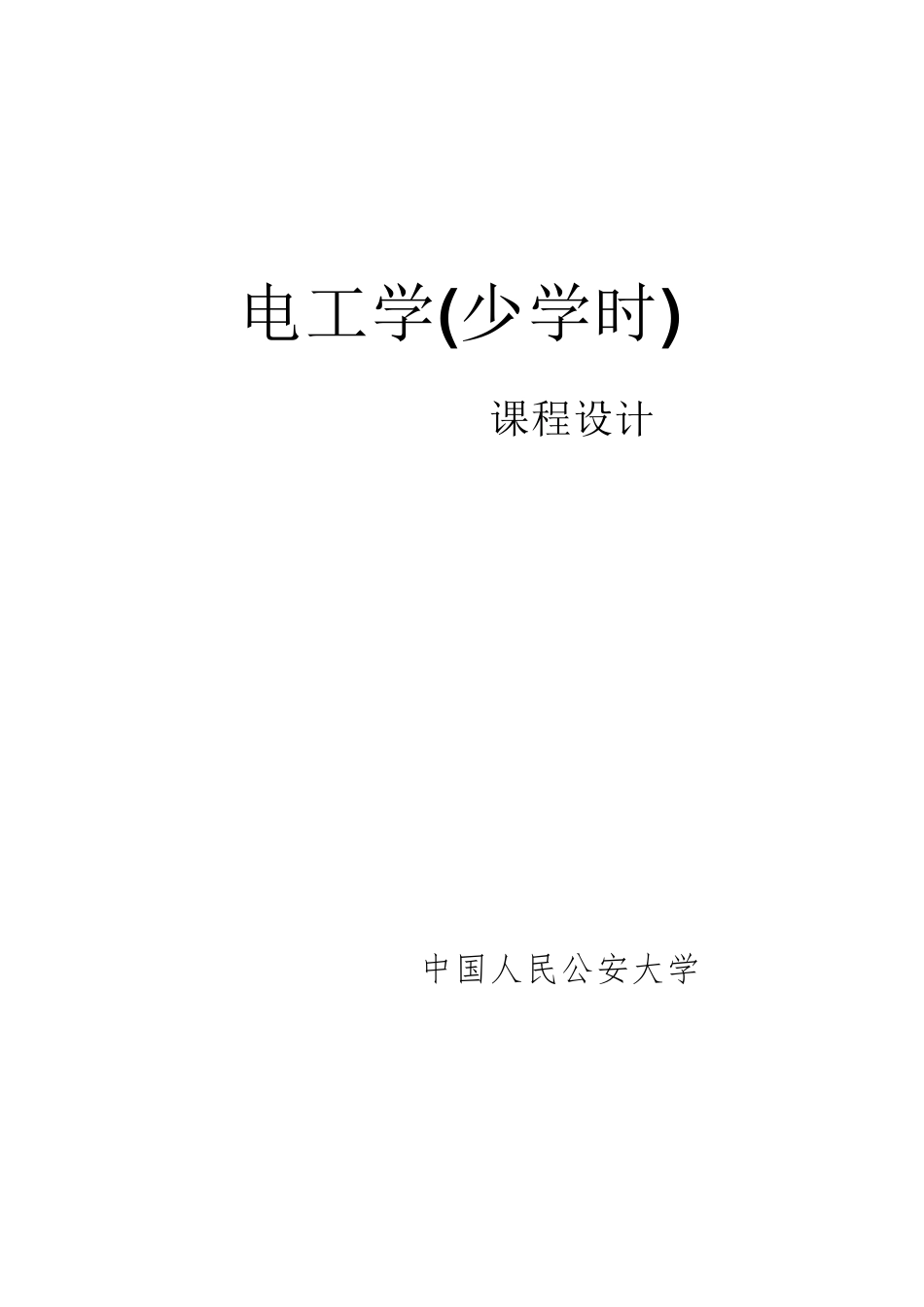

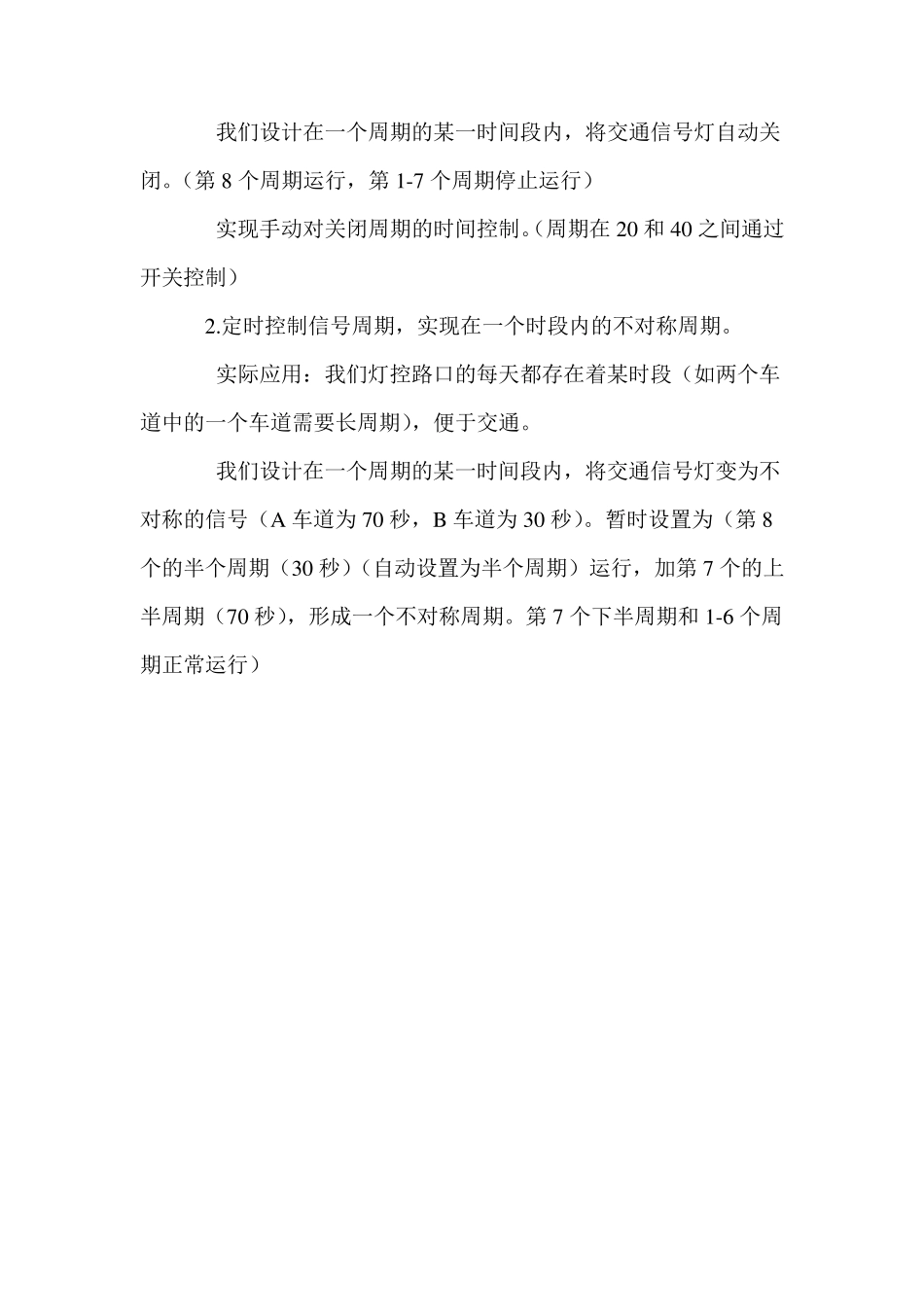

电工学(少学时) 课程设计 中国人民公安大学 交通灯控制逻辑电路设计 设计要求和技术指标 1 、技术指标：设计一个十字路口的交通灯控制电路,每条道路上各配有一组红、黄、绿交通信号灯，其中红灯亮，表示该道路禁止通行；黄灯亮表示该道路上未过停车线的车辆禁止通行，已过停车线的车辆继续通行；绿灯表示该道路允许通行。该电路自动控制十字路口两组红、黄、绿交通灯的状态转换，实现十字路口自动化。 2 .、设计任务与要求 一.基本功能 1 ．设计一个十字路口的交通灯控制电路，要求甲车道和乙车道两条交叉道路上的车辆交替运行，每次通行时间都设为 2 5 秒； 2 ．要求黄灯先亮 5 秒，才能变换运行车道； 3 ．黄灯亮时，要求每秒钟闪亮一次 。 二．基本扩展功能 1 .信号灯的倒计时 2 .进行数字显示 三．特色扩展功能 1 .定时控制信号周期。 实际应用：我们灯控路口的每天都存在着低峰时段（如夜间），不需要设置信号灯的周期，以便节省能源。 我们设计在一个周期的某一时间段内，将交通信号灯自动关闭。（第 8 个周期运行，第 1-7 个周期停止运行） 实现手动对关闭周期的时间控制。（周期在20 和 40 之间通过开关控制） 2.定时控制信号周期，实现在一个时段内的不对称周期。 实际应用：我们灯控路口的每天都存在着某时段（如两个车道中的一个车道需要长周期），便于交通。 我们设计在一个周期的某一时间段内，将交通信号灯变为不对称的信号（A 车道为 70 秒，B 车道为 30 秒）。暂时设置为（第 8个的半个周期（30 秒）（自动设置为半个周期）运行，加第 7 个的上半周期（70 秒），形成一个不对称周期。第 7 个下半周期和 1-6 个周期正常运行） 目 录 一、交通灯的组成……………………………………………........4 二、单元电路的设计……………………………………………....7 1 、秒脉冲发生器……………………………………………..7 2 、定时器………………………………………………….…..8 3 、控制信号发发生器..……………………………………..1 0 4 .控制绿灯显示器.………………………………………….1 3 5 .控制器.…………………………………………………….1 4 6 、附加功能（1）…………………………………………...……..1 7 7 、附加功能（2）…………………………………………...……..1 8 三、体会总结...........................................
