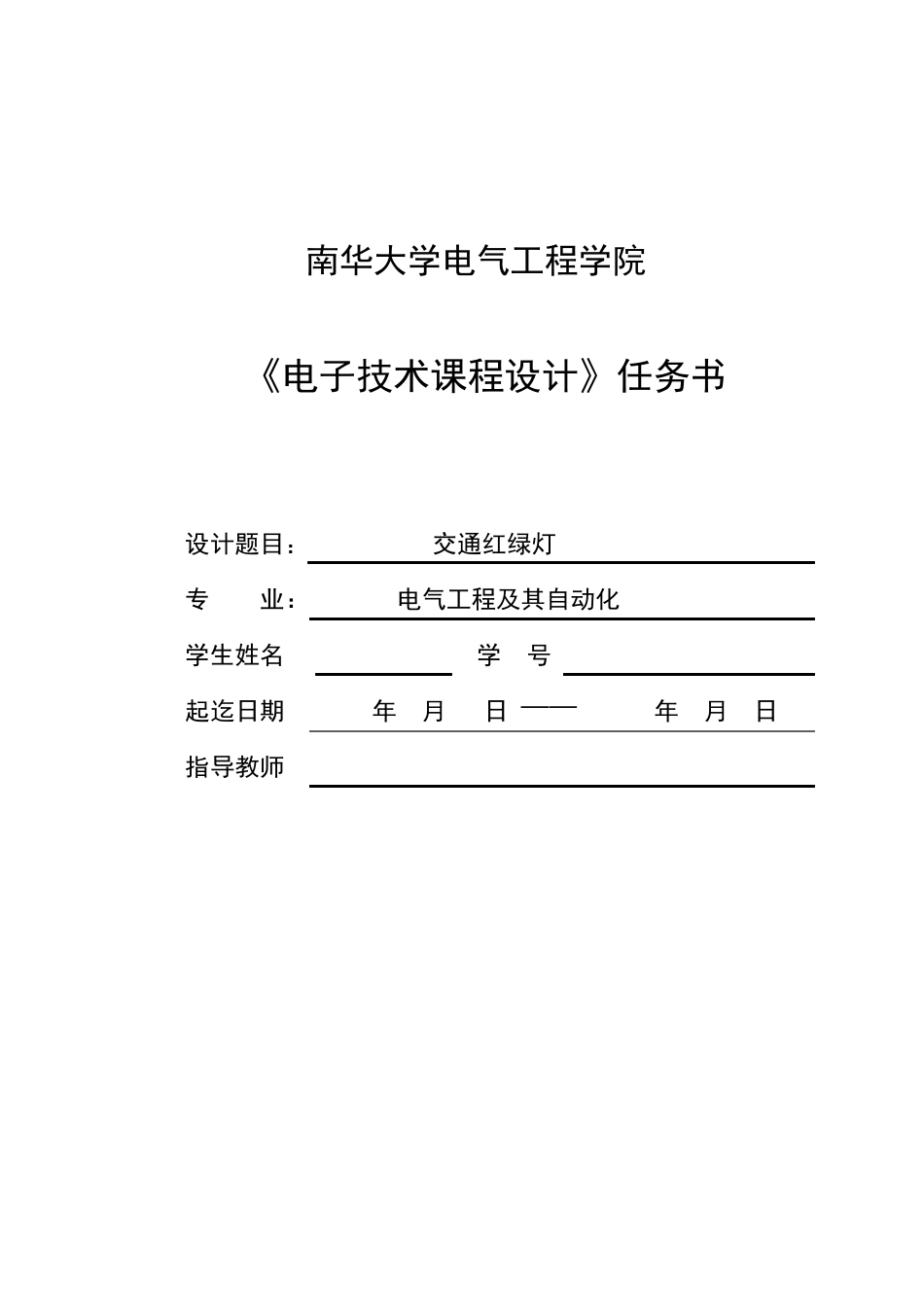

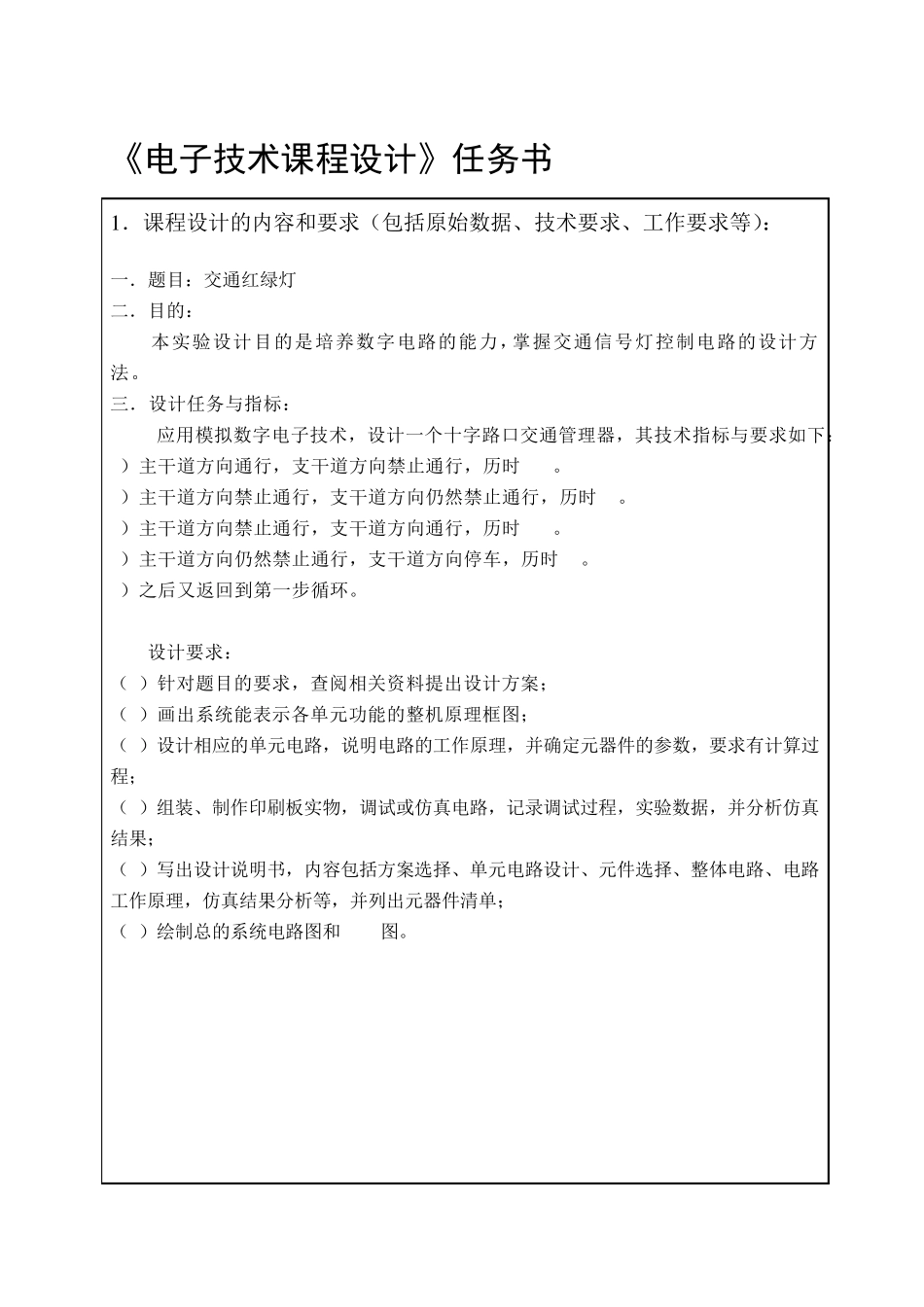

南华大学电气工程学院 《电子技术课程设计》任务书 设计题目： 交通红绿灯 专 业： 电气工程及其自动化 学生姓名: 学 号: 起迄日期: 2013 年9月30日 —— 2014年1月3日 指导教师: 《电子技术课程设计》任务书 1 ．课程设计的内容和要求（包括原始数据、技术要求、工作要求等）： 一．题目：交通红绿灯 二．目的： 本实验设计目的是培养数字电路的能力，掌握交通信号灯控制电路的设计方法。 三．设计任务与指标： 应用模拟数字电子技术，设计一个十字路口交通管理器，其技术指标与要求如下： 1）主干道方向通行，支干道方向禁止通行，历时1min。 2）主干道方向禁止通行，支干道方向仍然禁止通行，历时10s。 3）主干道方向禁止通行，支干道方向通行，历时1min。 4）主干道方向仍然禁止通行，支干道方向停车，历时10s。 5）之后又返回到第一步循环。 设计要求： （1）针对题目的要求，查阅相关资料提出设计方案； （2）画出系统能表示各单元功能的整机原理框图； （3）设计相应的单元电路，说明电路的工作原理，并确定元器件的参数，要求有计算过程； （4）组装、制作印刷板实物，调试或仿真电路，记录调试过程，实验数据，并分析仿真结果； （5）写出设计说明书，内容包括方案选择、单元电路设计、元件选择、整体电路、电路工作原理，仿真结果分析等，并列出元器件清单； （6）绘制总的系统电路图和PCB图。 2．对课程设计成果的要求〔包括图表（或实物）等硬件要求〕： 设计电路，安装调试或仿真，分析实验结果，并写出设计说明书,语言流畅简洁，文字不得少于 3500字。要求图纸布局合理，符合工程要求，使用 Protel软件绘出原理图（SCH）和印制电路板(PCB),器件的选择要有计算依据。 3．主要参考文献： [1] 康华光. 电子技术基础（模拟部分）第五版 [M]. 北京：高等教育出版社，2006 [2] 康华光. 电子技术基础（数字部分）第五版 [M]. 北京：高等教育出版社，2006 [3] 中国集成电路大全编写委员会 . 中国集成电路大全集成运算放大器 [M]. 北京：国防工业出版社，1985 [4] 孙梅生，李梅莺，徐搌英. 电子技术基础课程设计[M]. 北京：高等教育出版社，1989 [5] 彭介华. 电子技术基础课程设计[M]. 北京：高等教育出版社，1997 4．课程设计工作进度计划： 序号 起 迄 日 期 工 作 内 容 1 2013.09.20~2013.09.25 明确设计任务，根据任务进行方案选择，画出系统框图。 2 2...
