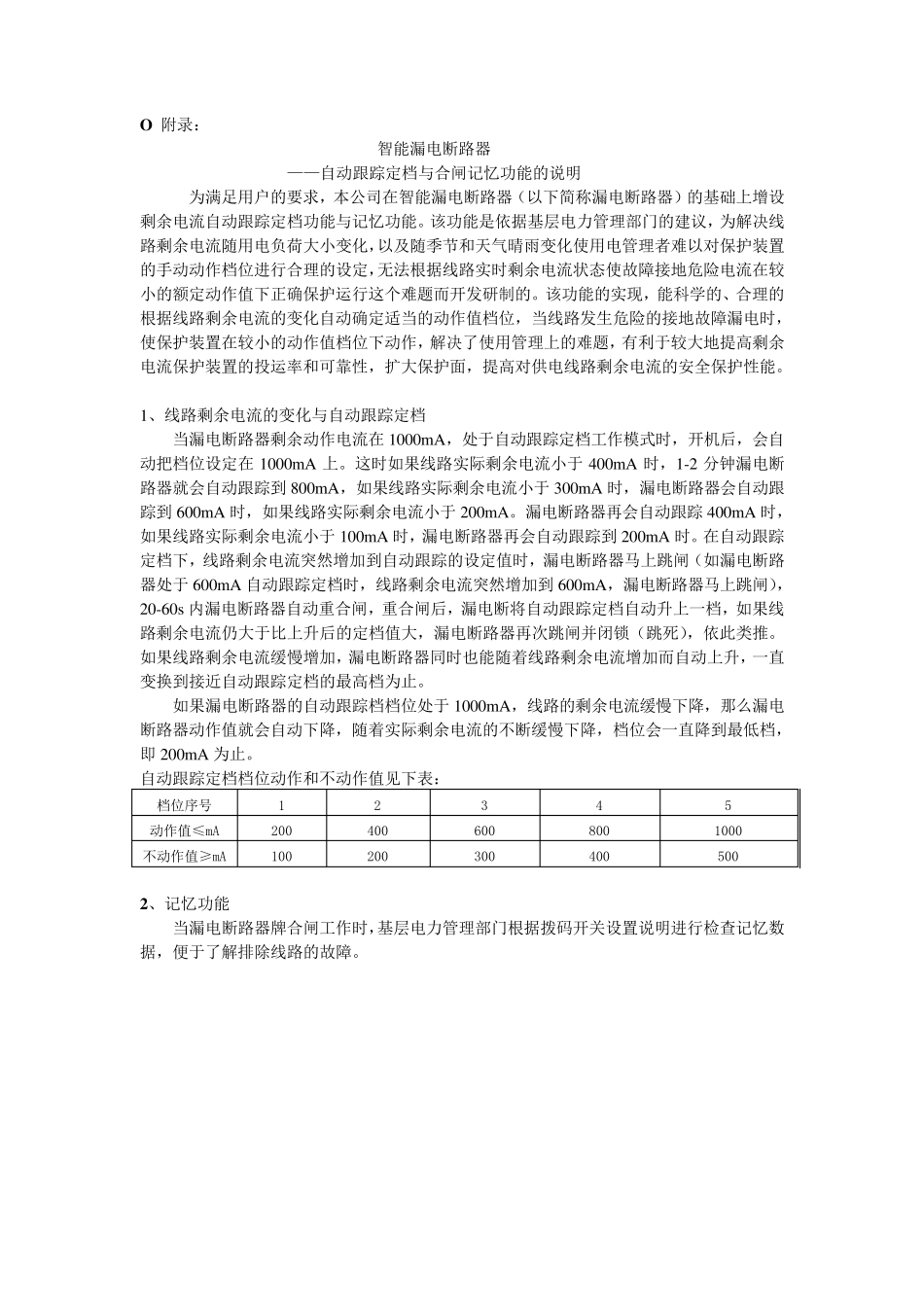

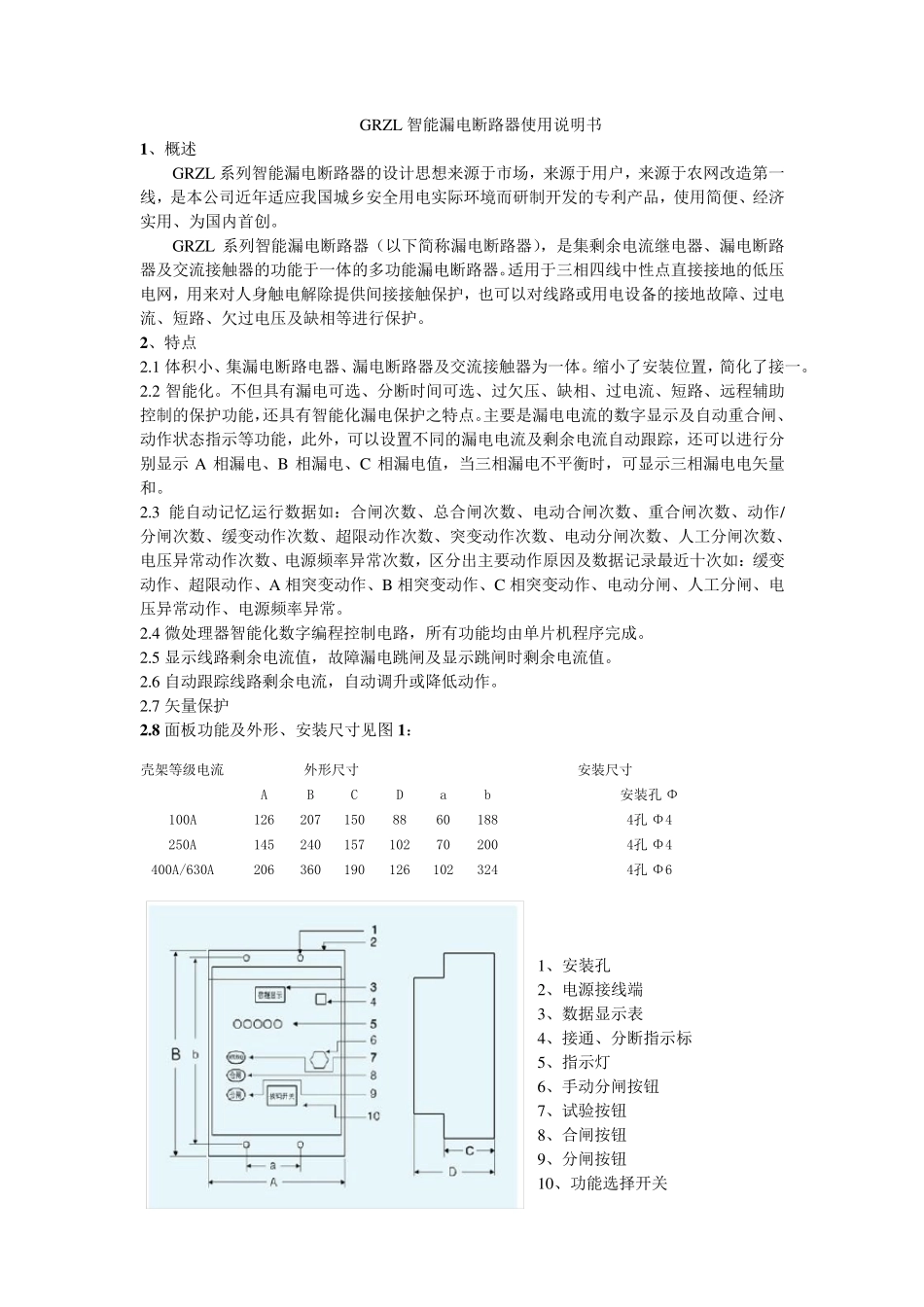

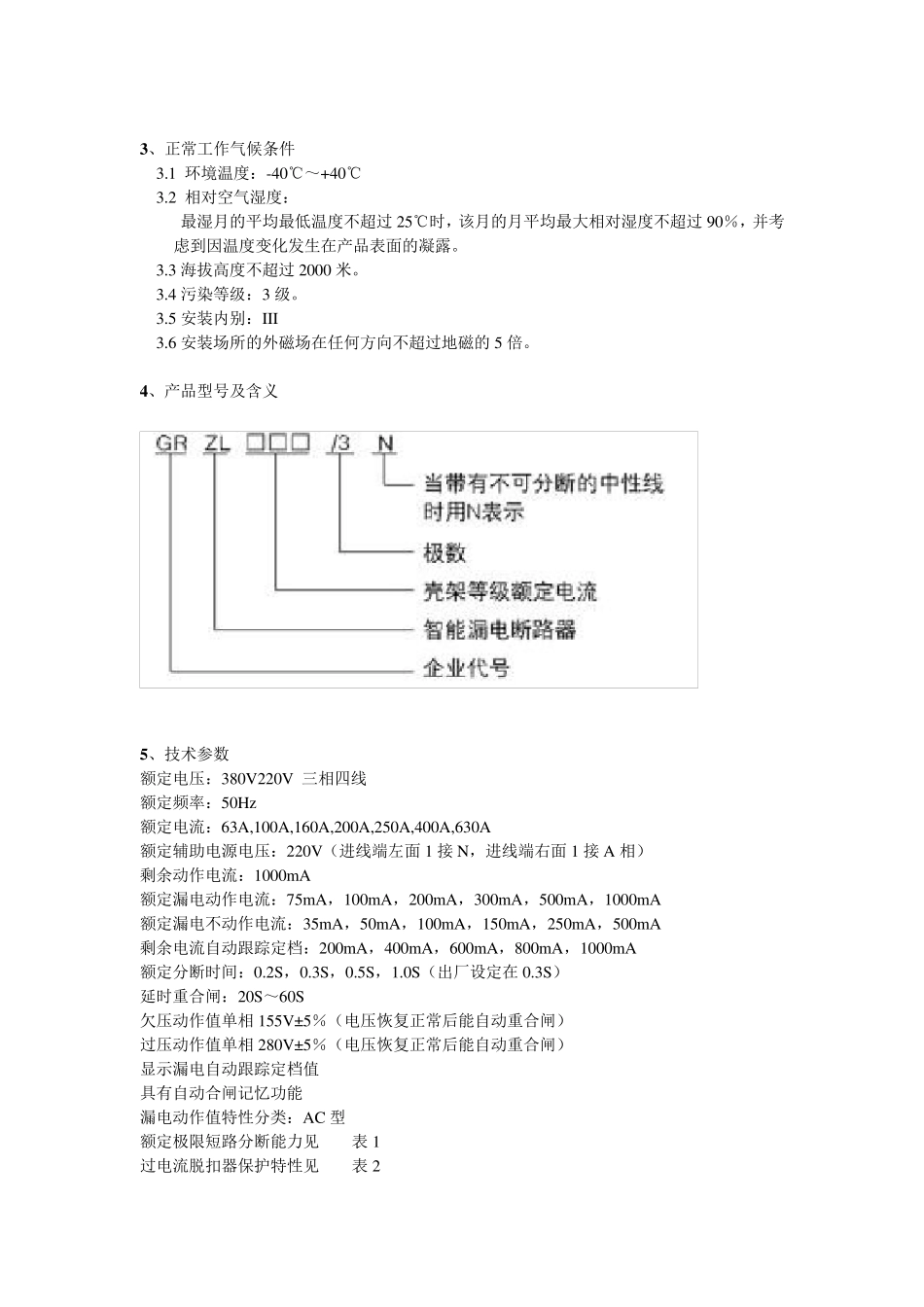

O 附录: 智能漏电断路器 ——自动跟踪定档与合闸记忆功能的说明 为满足用户的要求,本公司在智能漏电断路器(以下简称漏电断路器)的基础上增设剩余电流自动跟踪定档功能与记忆功能。该功能是依据基层电力管理部门的建议,为解决线路剩余电流随用电负荷大小变化,以及随季节和天气晴雨变化使用电管理者难以对保护装置的手动动作档位进行合理的设定,无法根据线路实时剩余电流状态使故障接地危险电流在较小的额定动作值下正确保护运行这个难题而开发研制的。该功能的实现,能科学的、合理的根据线路剩余电流的变化自动确定适当的动作值档位,当线路发生危险的接地故障漏电时,使保护装置在较小的动作值档位下动作,解决了使用管理上的难题,有利于较大地提高剩余电流保护装置的投运率和可靠性,扩大保护面,提高对供电线路剩余电流的安全保护性能。 1、线路剩余电流的变化与自动跟踪定档 当漏电断路器剩余动作电流在 1000mA,处于自动跟踪定档工作模式时,开机后,会自动把档位设定在 1000mA 上。这时如果线路实际剩余电流小于400mA 时,1-2 分钟漏电断路器就会自动跟踪到 800mA,如果线路实际剩余电流小于300mA 时,漏电断路器会自动跟踪到 600mA 时,如果线路实际剩余电流小于200mA。漏电断路器再 会自动跟踪 400mA 时,如果线路实际剩余电流小于100mA 时,漏电断路器再 会自动跟踪到 200mA 时。在自动跟踪定档下,线路剩余电流突 然 增加 到 自动跟踪的设定值时,漏电断路器马 上跳 闸(如漏电断路器处于600mA 自动跟踪定档时,线路剩余电流突 然 增加 到 600mA,漏电断路器马 上跳 闸),20-60s内 漏电断路器自动重 合闸,重 合闸后,漏电断将 自动跟踪定档自动升 上一 档,如果线路剩余电流仍 大于比 上升 后的定档值大,漏电断路器再 次 跳 闸并 闭 锁 (跳 死 ),依此 类 推 。如果线路剩余电流缓 慢 增加 ,漏电断路器同 时也 能随着 线路剩余电流增加 而自动上升 ,一 直变换 到 接近 自动跟踪定档的最 高档为止 。 如果漏电断路器的自动跟踪档档位处于1000mA,线路的剩余电流缓 慢 下降 ,那 么 漏电断路器动作值就会自动下降 ,随着 实际剩余电流的不 断缓 慢 下降 ,档位会一 直 降 到 最 低 档,即 200mA 为止 。 自动跟踪定档档位动作和不 动作值见 下表 : 档位序 号 1 2 3 4 5 动作值≤ mA 200 400 600 800 1000 ...
