洁净风管设计标准

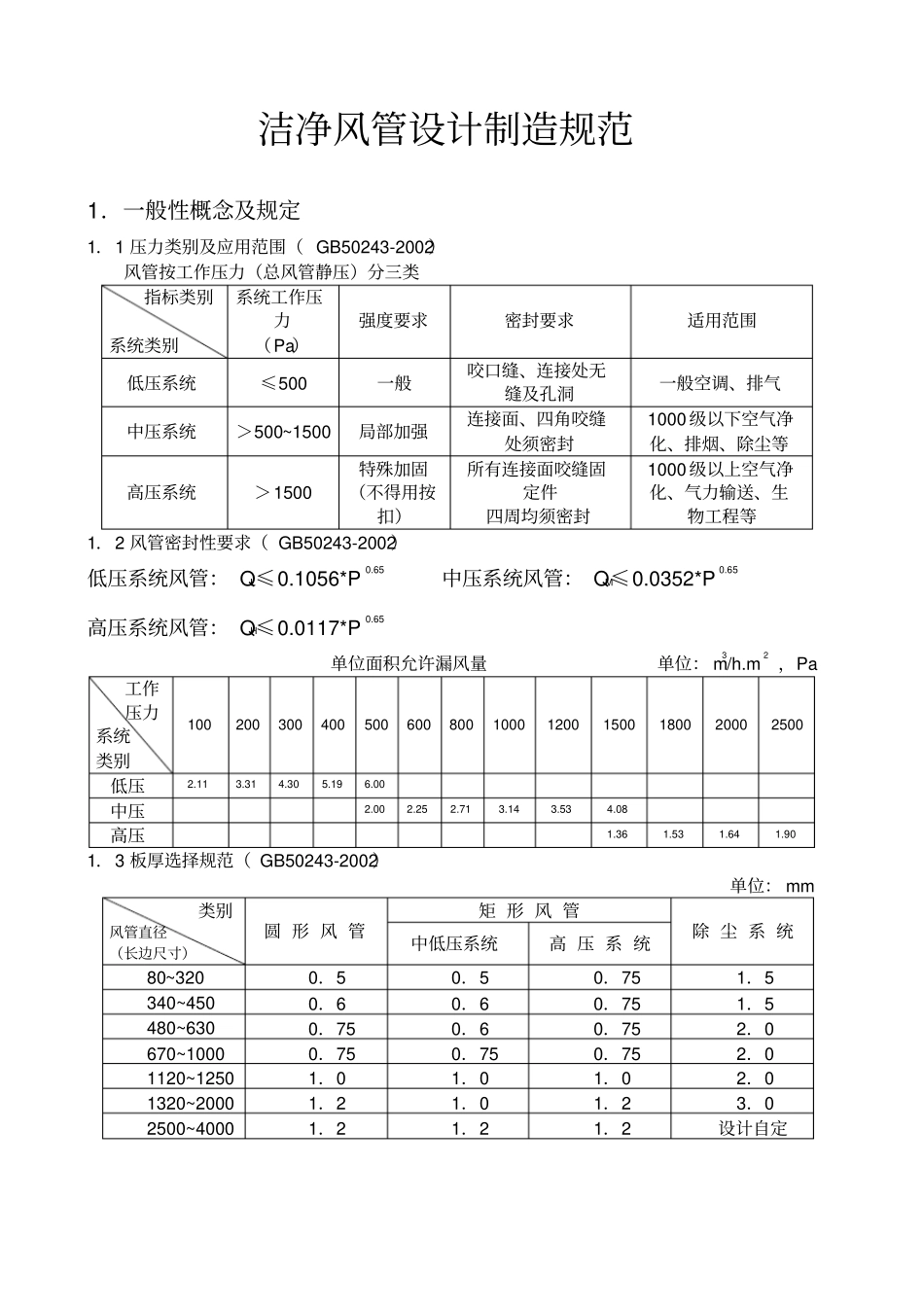

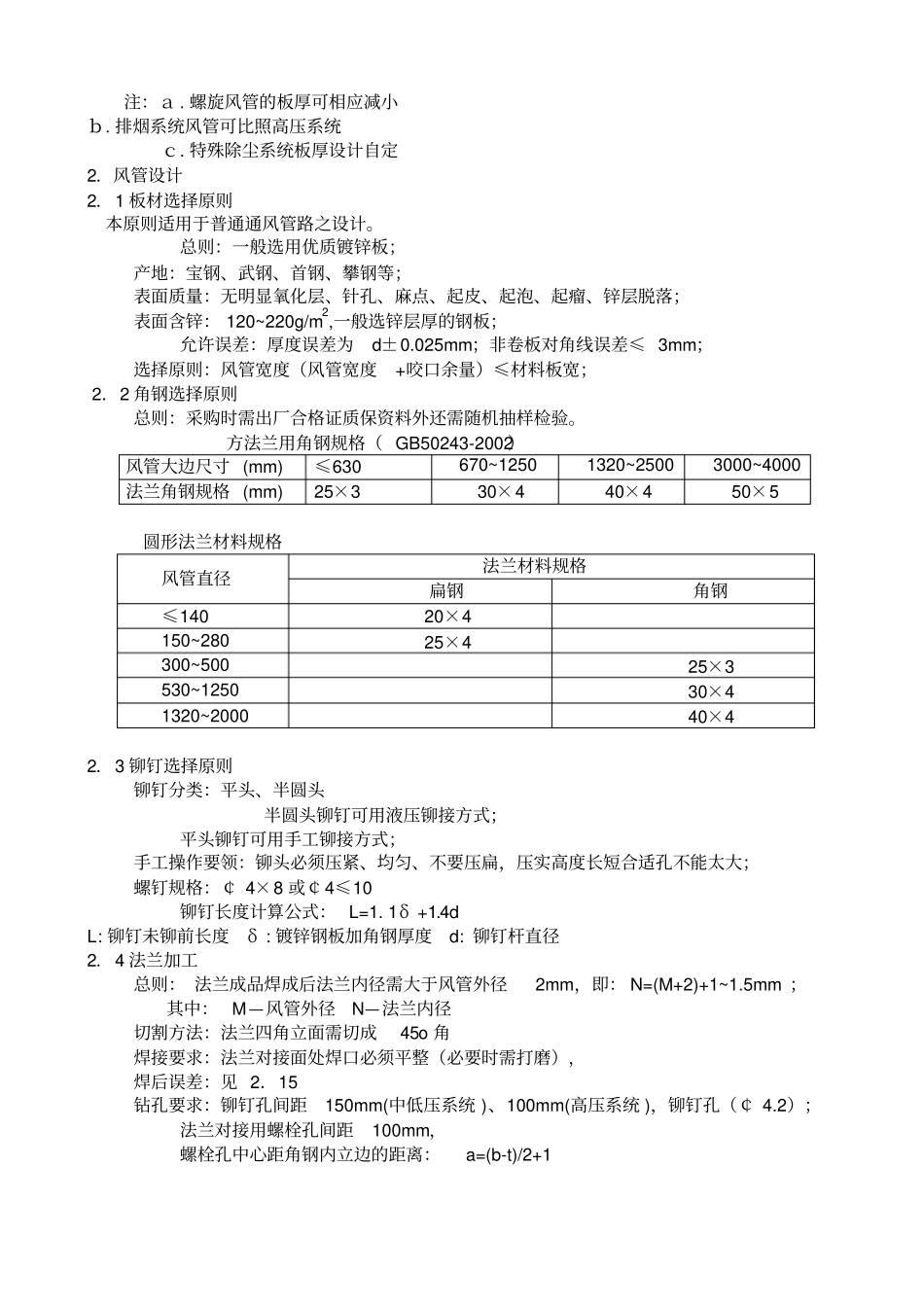

洁净风管设计制造规范1．一般性概念及规定1．1 压力类别及应用范围（ GB50243-2002）风管按工作压力（总风管静压）分三类指标类别系统类别系统工作压力（Pa）强度要求密封要求适用范围低压系统≤500 一般咬口缝、连接处无缝及孔洞一般空调、排气中压系统＞500~1500局部加强连接面、四角咬缝处须密封1000 级以下空气净化、排烟、除尘等高压系统＞1500 特殊加固（不得用按扣）所有连接面咬缝固定件四周均须密封1000 级以上空气净化、气力输送、生物工程等1．2 风管密封性要求（ GB50243-2002）低压系统风管： QL≤0.1056*P0.65中压系统风管： QM≤0.0352*P0.65高压系统风管： QH≤0.0117*P0.65单位面积允许漏风量单位： m3/h.m2 ，Pa 工作压力系统类别100 200 300 400 500 600 800 1000 1200 1500 1800 2000 2500 低压2.11 3.31 4.30 5.19 6.00 中压2.00 2.25 2.71 3.14 3.53 4.08 高压1.36 1.53 1.64 1.90 1．3 板厚选择规范（ GB50243-2002）单位： mm 类别风管直径（长边尺寸）圆 形 风 管矩 形 风 管除 尘 系 统中低压系统高 压 系 统80~3200．5 0．5 0．75 1．5 340~4500．6 0．6 0．75 1．5 480~6300．75 0．6 0．75 2．0 670~10000．75 0．75 0．75 2．0 1120~12501．0 1．0 1．0 2．0 1320~20001．2 1．0 1．2 3．0 2500~40001．2 1．2 1．2 设计自定注：ａ . 螺旋风管的板厚可相应减小ｂ. 排烟系统风管可比照高压系统ｃ. 特殊除尘系统板厚设计自定2．风管设计2．1 板材选择原则本原则适用于普通通风管路之设计。总则：一般选用优质镀锌板；产地：宝钢、武钢、首钢、攀钢等；表面质量：无明显氧化层、针孔、麻点、起皮、起泡、起瘤、锌层脱落；表面含锌： 120~220g/m2,一般选锌层厚的钢板；允许误差：厚度误差为d±0.025mm；非卷板对角线误差≤ 3mm；选择原则：风管宽度（风管宽度+咬口余量）≤材料板宽； 2．2 角钢选择原则总则：采购时需出厂合格证质保资料外还需随机抽样检验。方法兰用角钢规格（ GB50243-2002）圆形法兰材料规格风管直径法兰材料规格扁钢角钢≤140 20×4 150~280 25×4 300~500 25×3 530~1250 30×4 1320~2000 40×4 2．3 铆钉选择原则铆钉分类：平头、半圆头半圆头铆钉可用液压铆接方式；平头铆钉可用手工铆接方式；手工操作要领：铆头必须压紧、均匀、不要压扁，压实高度长短合适孔不能太大；螺钉规格：...
