浆砌片石骨架护坡

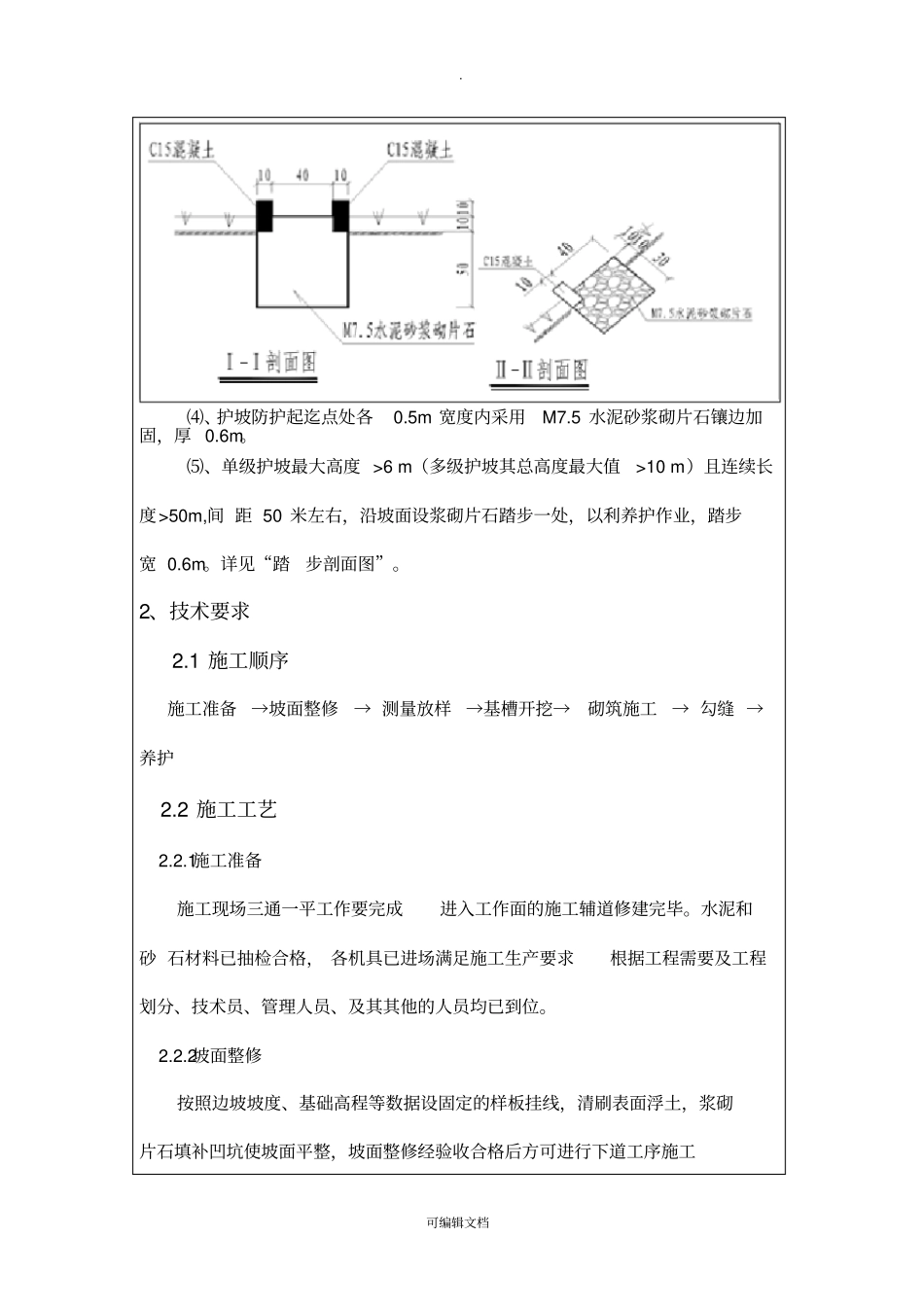

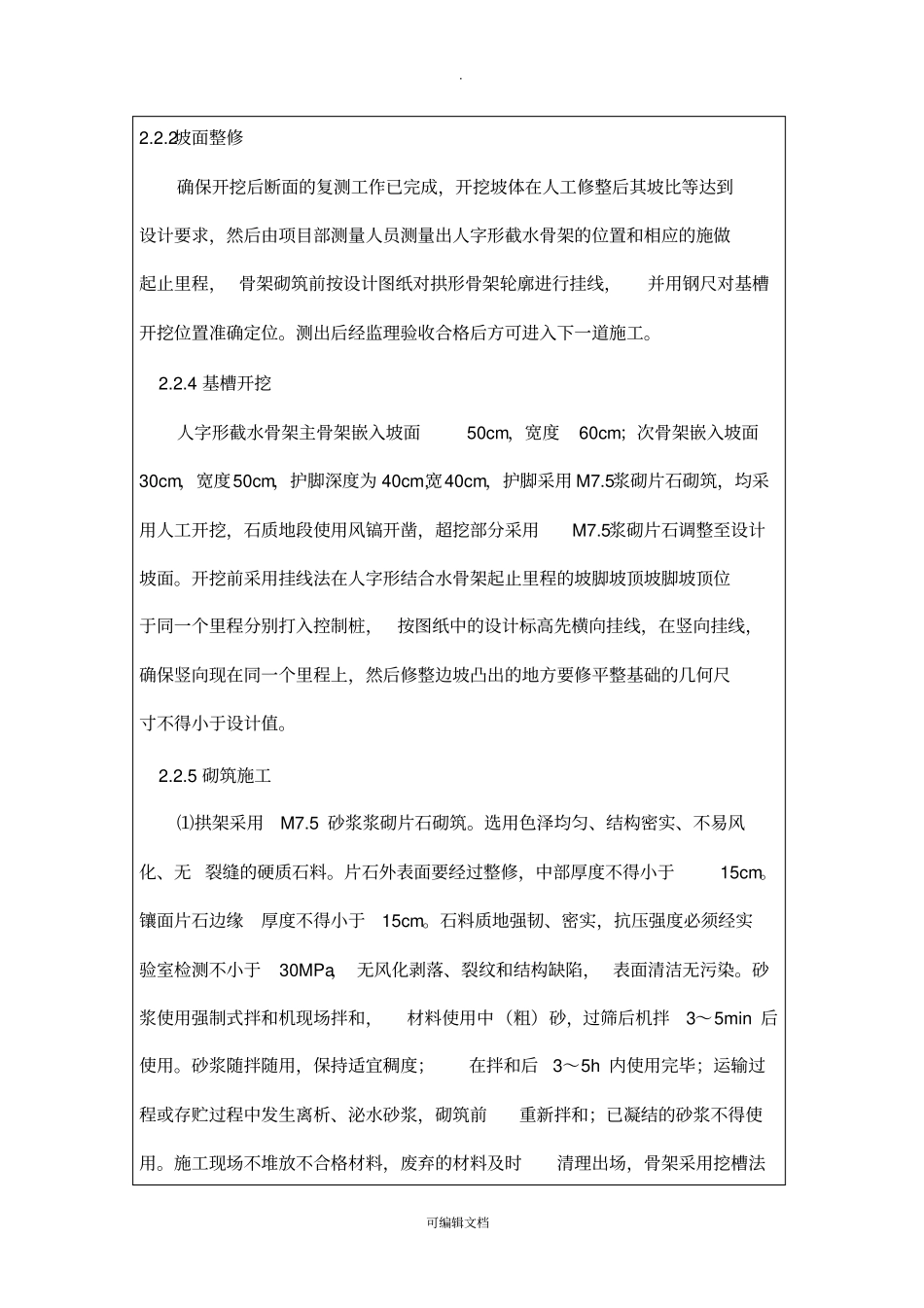

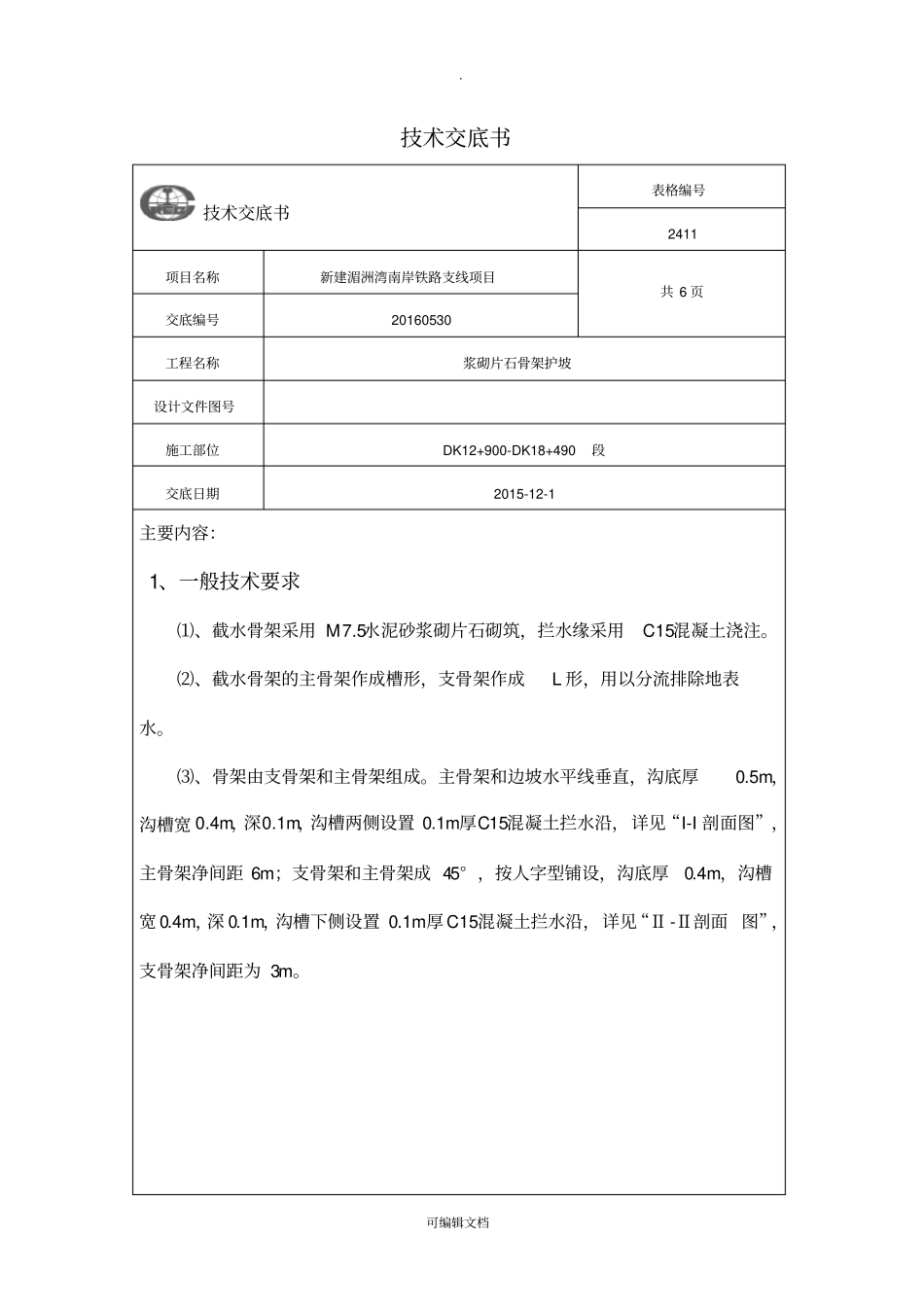

. 可编辑文档技术交底书技术交底书表格编号2411项目名称新建湄洲湾南岸铁路支线项目共 6 页交底编号20160530工程名称浆砌片石骨架护坡设计文件图号施工部位DK12+900-DK18+490段交底日期2015-12-1主要内容：1、一般技术要求⑴、截水骨架采用 M7.5 水泥砂浆砌片石砌筑，拦水缘采用C15 混凝土浇注。⑵、截水骨架的主骨架作成槽形，支骨架作成L 形，用以分流排除地表水。⑶、骨架由支骨架和主骨架组成。主骨架和边坡水平线垂直，沟底厚0.5m，沟槽宽 0.4m，深0.1m，沟槽两侧设置 0.1m 厚C15 混凝土拦水沿，详见“I-I 剖面图”，主骨架净间距 6m；支骨架和主骨架成 45° ，按人字型铺设，沟底厚0.4m，沟槽宽 0.4m，深 0.1m，沟槽下侧设置 0.1m 厚 C15 混凝土拦水沿，详见“Ⅱ -Ⅱ剖面 图”，支骨架净间距为 3m。. 可编辑文档⑷、护坡防护起迄点处各0.5m 宽度内采用M7.5 水泥砂浆砌片石镶边加固，厚 0.6m。⑸、单级护坡最大高度 >6 m（多级护坡其总高度最大值>10 m）且连续长度>50m,间 距 50 米左右，沿坡面设浆砌片石踏步一处，以利养护作业，踏步宽 0.6m。详见“踏步剖面图”。2、技术要求2.1 施工顺序施工准备→坡面整修→ 测量放样→基槽开挖→砌筑施工→ 勾缝 →养护2.2 施工工艺2.2.1施工准备施工现场三通一平工作要完成进入工作面的施工辅道修建完毕。水泥和砂 石材料已抽检合格， 各机具已进场满足施工生产要求根据工程需要及工程划分、技术员、管理人员、及其其他的人员均已到位。2.2.2坡面整修按照边坡坡度、基础高程等数据设固定的样板挂线，清刷表面浮土，浆砌片石填补凹坑使坡面平整，坡面整修经验收合格后方可进行下道工序施工. 可编辑文档2.2.2坡面整修确保开挖后断面的复测工作已完成，开挖坡体在人工修整后其坡比等达到设计要求，然后由项目部测量人员测量出人字形截水骨架的位置和相应的施做起止里程， 骨架砌筑前按设计图纸对拱形骨架轮廓进行挂线，并用钢尺对基槽开挖位置准确定位。测出后经监理验收合格后方可进入下一道施工。2.2.4 基槽开挖人字形截水骨架主骨架嵌入坡面50cm，宽度60cm；次骨架嵌入坡面30cm，宽度50cm，护脚深度为 40cm,宽40cm，护脚采用 M7.5浆砌片石砌筑，均采用人工开挖，石质地段使用风镐开凿，超挖部分采用M7.5浆砌片石调整至设计坡面。开挖前采用挂线法在人字形结合水骨架起止里程的坡脚坡顶坡脚坡顶位于同一个里程分别打入控制桩，按图纸中的设计标高先横向...
