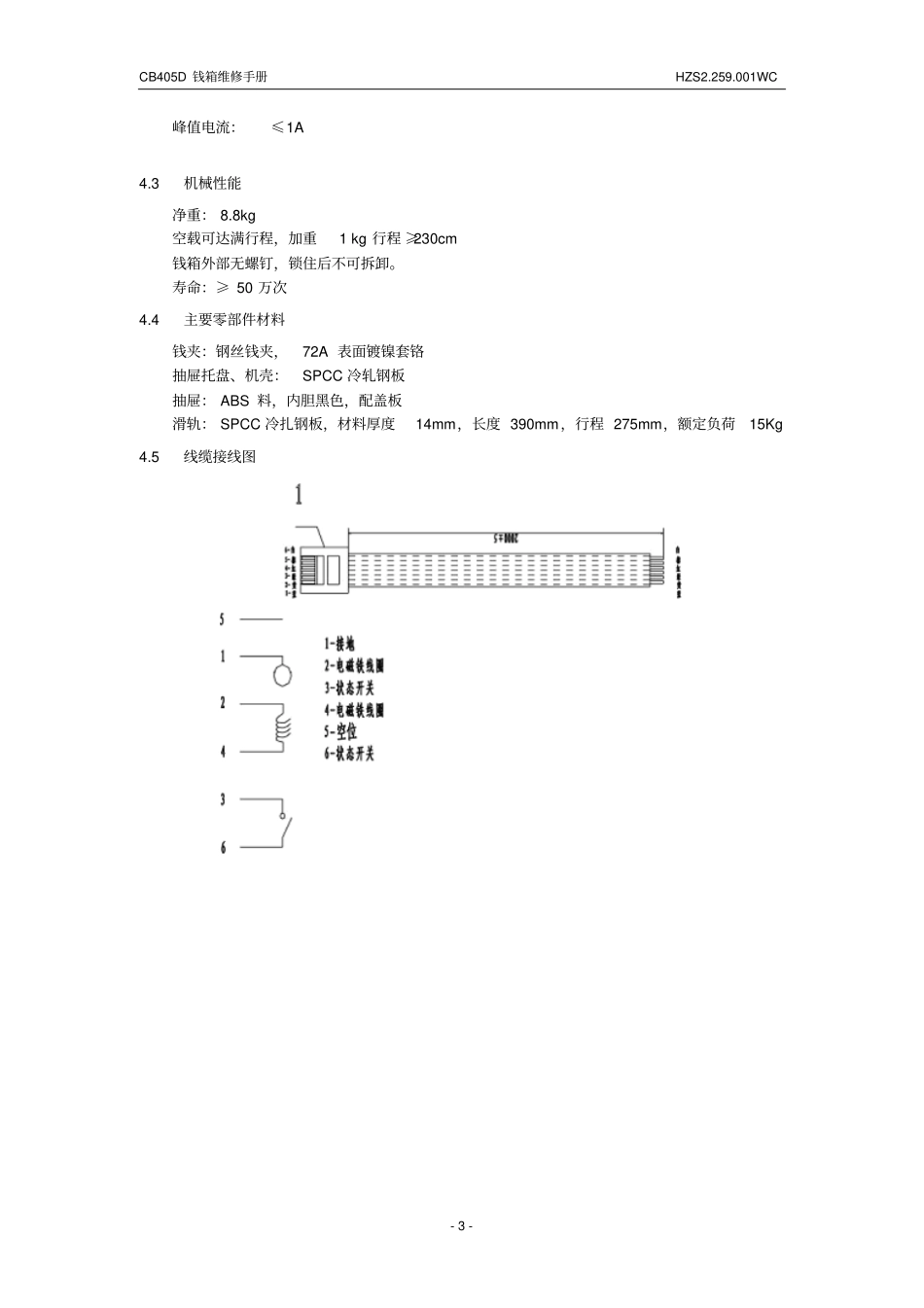

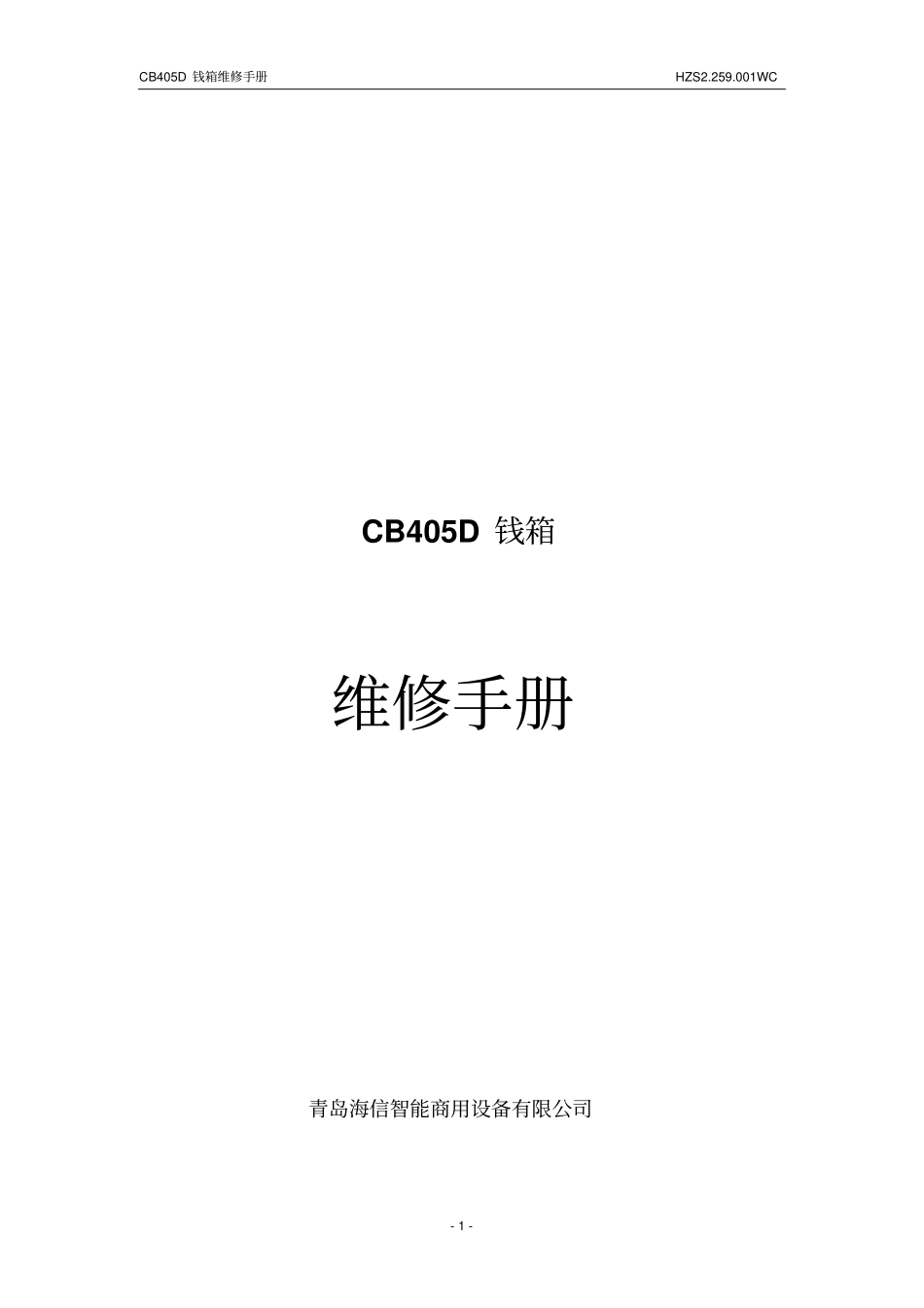

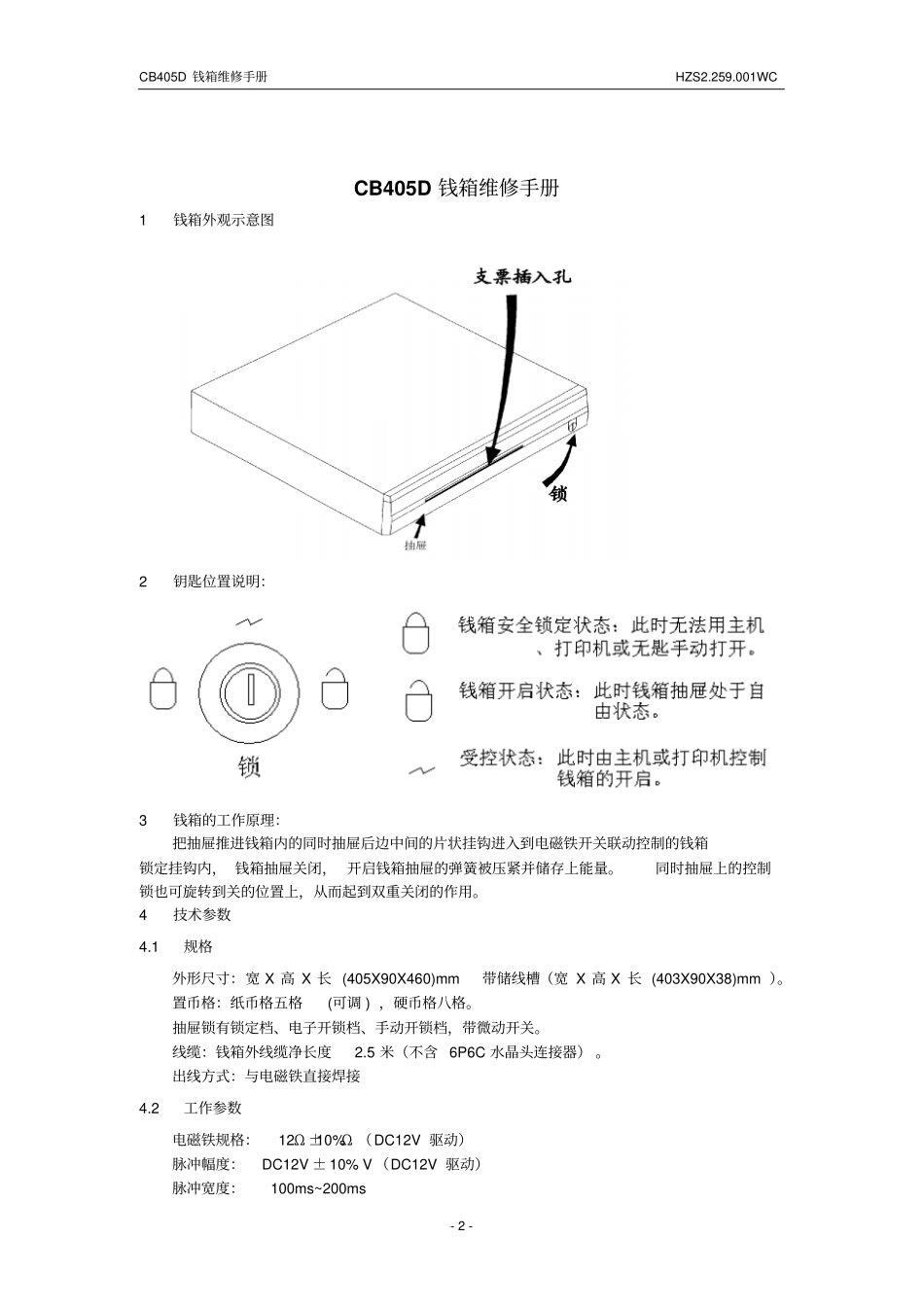

CB405D 钱箱维修手册HZS2.259.001WC - 1 - CB405D 钱箱维修手册青岛海信智能商用设备有限公司CB405D 钱箱维修手册HZS2.259.001WC - 2 - CB405D 钱箱维修手册1钱箱外观示意图2钥匙位置说明：3钱箱的工作原理：把抽屉推进钱箱内的同时抽屉后边中间的片状挂钩进入到电磁铁开关联动控制的钱箱锁定挂钩内， 钱箱抽屉关闭， 开启钱箱抽屉的弹簧被压紧并储存上能量。同时抽屉上的控制锁也可旋转到关的位置上，从而起到双重关闭的作用。4技术参数4.1 规格外形尺寸：宽 X 高 X 长 (405X90X460)mm带储线槽（宽 X 高 X 长 (403X90X38)mm ）。置币格：纸币格五格(可调 ) ，硬币格八格。抽屉锁有锁定档、电子开锁档、手动开锁档，带微动开关。线缆：钱箱外线缆净长度2.5 米（不含 6P6C 水晶头连接器） 。出线方式：与电磁铁直接焊接4.2 工作参数电磁铁规格：12Ω ±10%Ω （DC12V 驱动）脉冲幅度：DC12V ± 10% V （DC12V 驱动）脉冲宽度：100ms~200ms CB405D 钱箱维修手册HZS2.259.001WC - 3 - 峰值电流：≤1A 4.3 机械性能净重： 8.8kg 空载可达满行程，加重1 kg 行程 ≥230cm 钱箱外部无螺钉，锁住后不可拆卸。寿命：≥ 50 万次4.4 主要零部件材料钱夹：钢丝钱夹，72A 表面镀镍套铬抽屉托盘、机壳：SPCC 冷轧钢板抽屉： ABS 料，内胆黑色，配盖板滑轨： SPCC 冷扎钢板，材料厚度14mm，长度 390mm，行程 275mm，额定负荷15Kg 4.5 线缆接线图CB405D 钱箱维修手册HZS2.259.001WC - 4 - 5钱箱的拆卸5.1 钱箱抽屉的拆卸5.1.1抽屉取出示意图CB405D 钱箱维修手册HZS2.259.001WC - 5 - 5.1.2抽屉装入示意图CB405D 钱箱维修手册HZS2.259.001WC - 6 - 5.2 钱箱滑轨的拆卸5.2.1滑轨取出示意图CB405D 钱箱维修手册HZS2.259.001WC - 7 - 5.2.2滑轨装入示意图CB405D 钱箱维修手册HZS2.259.001WC - 8 - 5.3 钱箱底板的拆卸5.3.1底板取出示意图CB405D 钱箱维修手册HZS2.259.001WC - 9 - 说明：（1）地板抽出时， 注意底板和罩壳之间的装配，首先把固定地板的三粒螺钉拧下。（如图一）（2）然后将罩壳竖起。 （如图二）（3）最后将底板拍出即可。5.3.2底板装入方法底板的装入与底板的取出是一个相反的操作：首先将罩壳竖起，然后把底板插入， 最后将三粒螺钉拧上即可。5.4 钱箱电磁铁的拆卸5.4.1电磁铁取出方法在拆电磁铁时，其它零件保持不动，首先将四颗锁架螺钉...
