用CAD怎样快速绘图分享五个方法

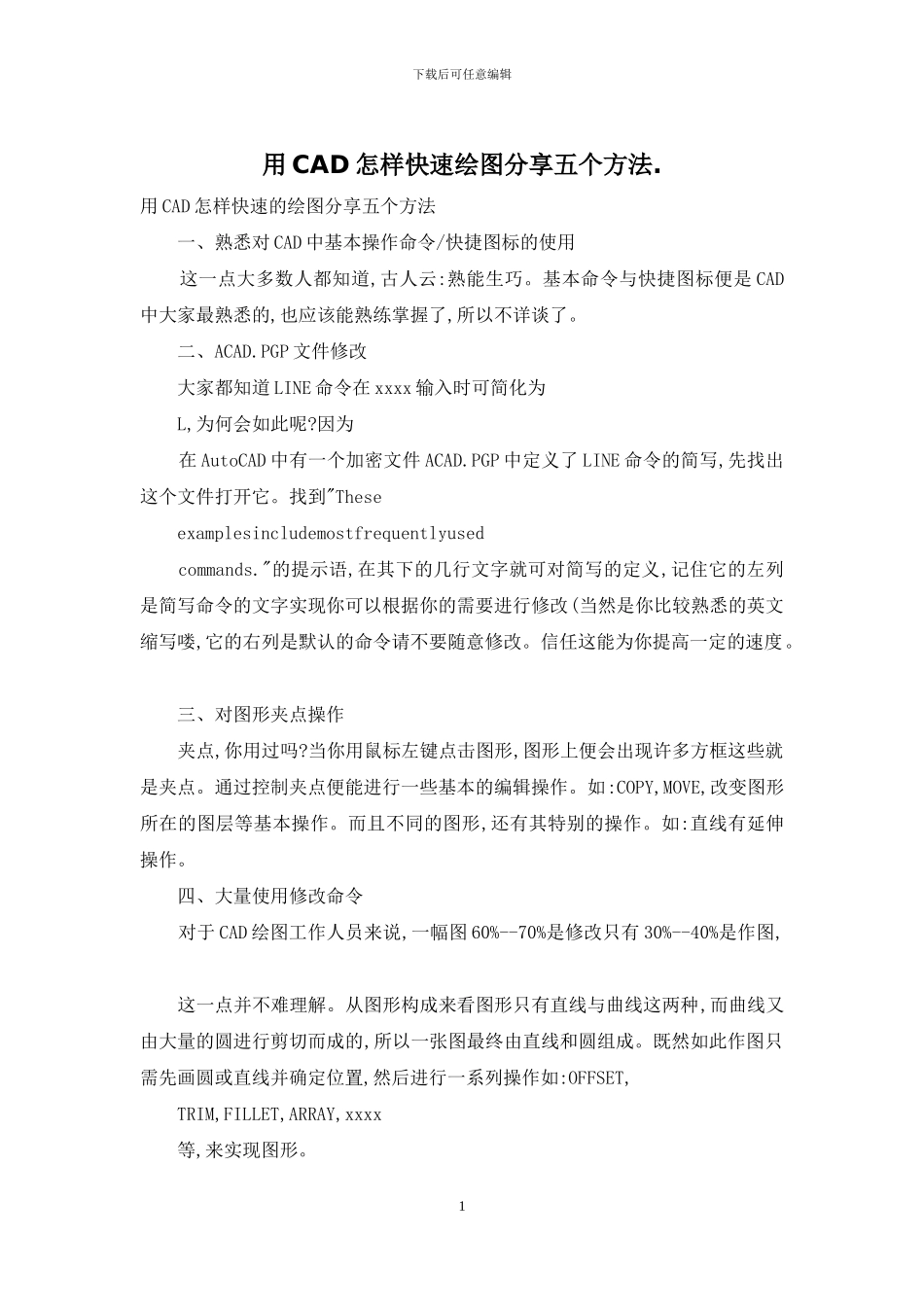

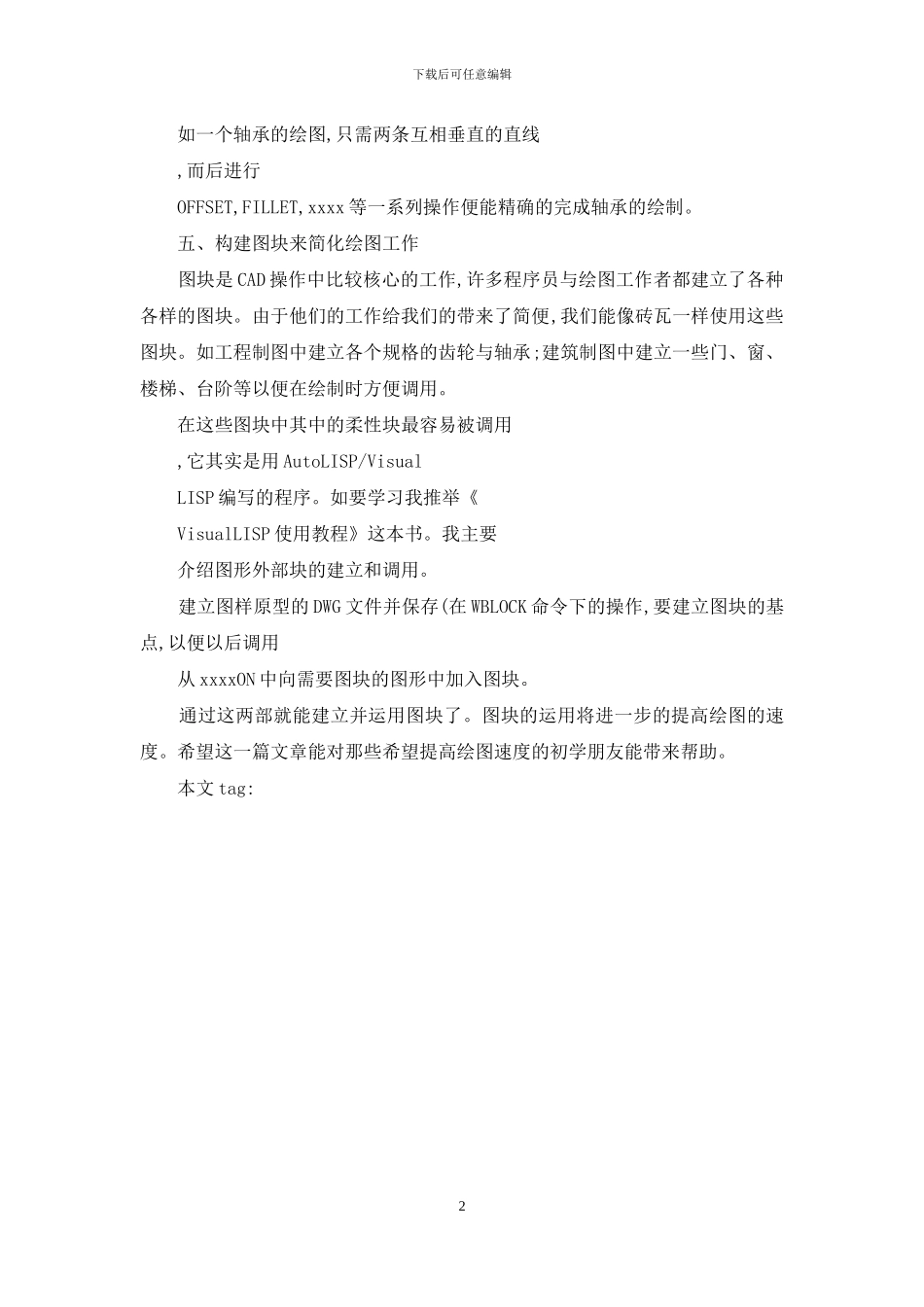

下载后可任意编辑用 CAD 怎样快速绘图分享五个方法.用 CAD 怎样快速的绘图分享五个方法 一、熟悉对 CAD 中基本操作命令/快捷图标的使用 这一点大多数人都知道,古人云:熟能生巧。基本命令与快捷图标便是 CAD中大家最熟悉的,也应该能熟练掌握了,所以不详谈了。 二、ACAD.PGP 文件修改 大家都知道 LINE 命令在 xxxx 输入时可简化为 L,为何会如此呢?因为 在 AutoCAD 中有一个加密文件 ACAD.PGP 中定义了 LINE 命令的简写,先找出这个文件打开它。找到"These examplesincludemostfrequentlyused commands."的提示语,在其下的几行文字就可对简写的定义,记住它的左列是简写命令的文字实现你可以根据你的需要进行修改(当然是你比较熟悉的英文缩写喽,它的右列是默认的命令请不要随意修改。信任这能为你提高一定的速度。 三、对图形夹点操作 夹点,你用过吗?当你用鼠标左键点击图形,图形上便会出现许多方框这些就是夹点。通过控制夹点便能进行一些基本的编辑操作。如:COPY,MOVE,改变图形所在的图层等基本操作。而且不同的图形,还有其特别的操作。如:直线有延伸操作。 四、大量使用修改命令 对于 CAD 绘图工作人员来说,一幅图 60%--70%是修改只有 30%--40%是作图, 这一点并不难理解。从图形构成来看图形只有直线与曲线这两种,而曲线又由大量的圆进行剪切而成的,所以一张图最终由直线和圆组成。既然如此作图只需先画圆或直线并确定位置,然后进行一系列操作如:OFFSET, TRIM,FILLET,ARRAY,xxxx 等,来实现图形。 1下载后可任意编辑 如一个轴承的绘图,只需两条互相垂直的直线 ,而后进行 OFFSET,FILLET,xxxx 等一系列操作便能精确的完成轴承的绘制。 五、构建图块来简化绘图工作 图块是 CAD 操作中比较核心的工作,许多程序员与绘图工作者都建立了各种各样的图块。由于他们的工作给我们的带来了简便,我们能像砖瓦一样使用这些图块。如工程制图中建立各个规格的齿轮与轴承;建筑制图中建立一些门、窗、楼梯、台阶等以便在绘制时方便调用。 在这些图块中其中的柔性块最容易被调用 ,它其实是用 AutoLISP/Visual LISP 编写的程序。如要学习我推举《 VisualLISP 使用教程》这本书。我主要 介绍图形外部块的建立和调用。 建立图样原型的 DWG 文件并保存(在 WBLOCK 命令下的操作,要建立图块的基点,以便以后调用 从 xxxxON 中向需要图块的图形中加入图块。 通过这两部就能建立并运用图块了。图块的运用将进一步的提高绘图的速度。希望这一篇文章能对那些希望提高绘图速度的初学朋友能带来帮助。 本文 tag: 2
