人防临空墙计算书

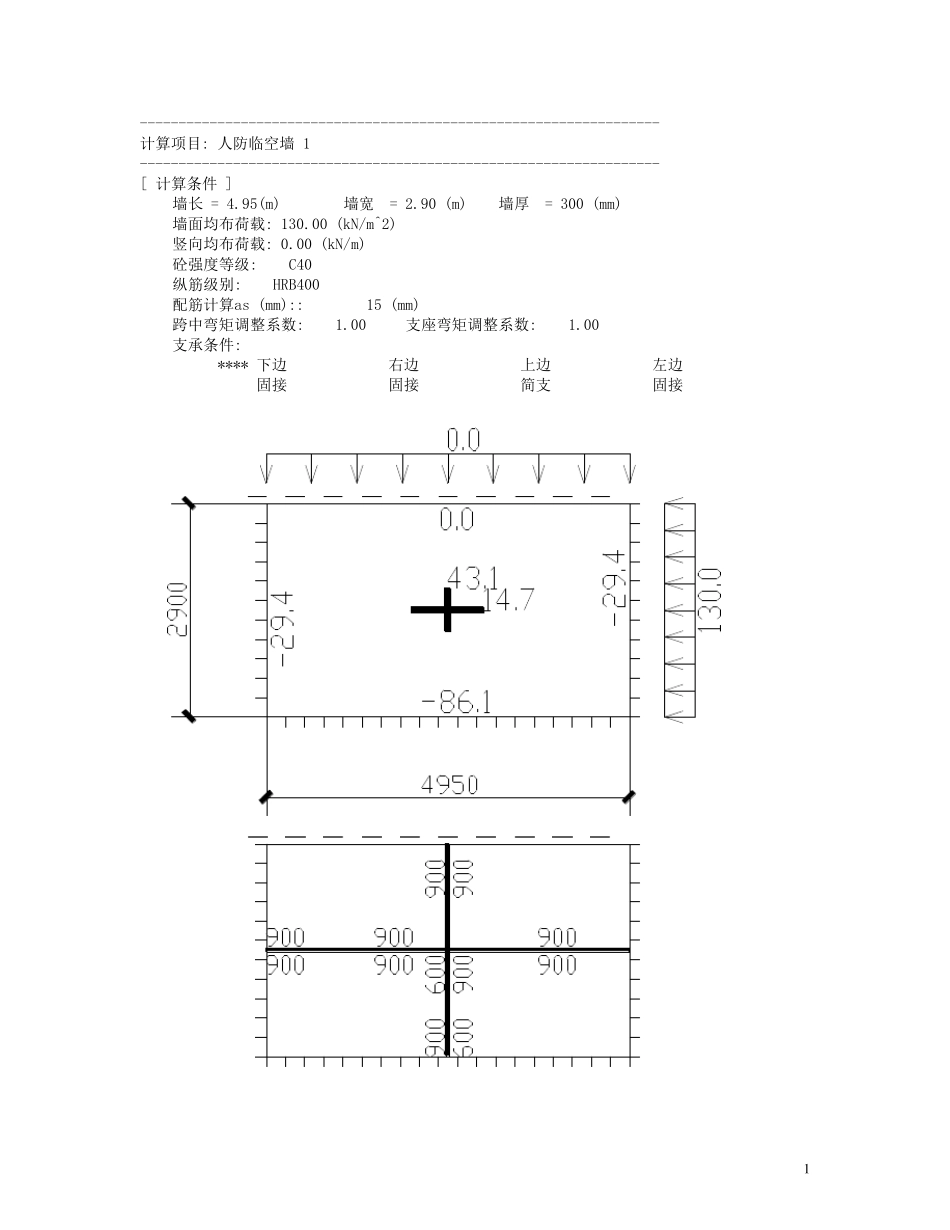

人防临空墙计算书_第1页
1/11

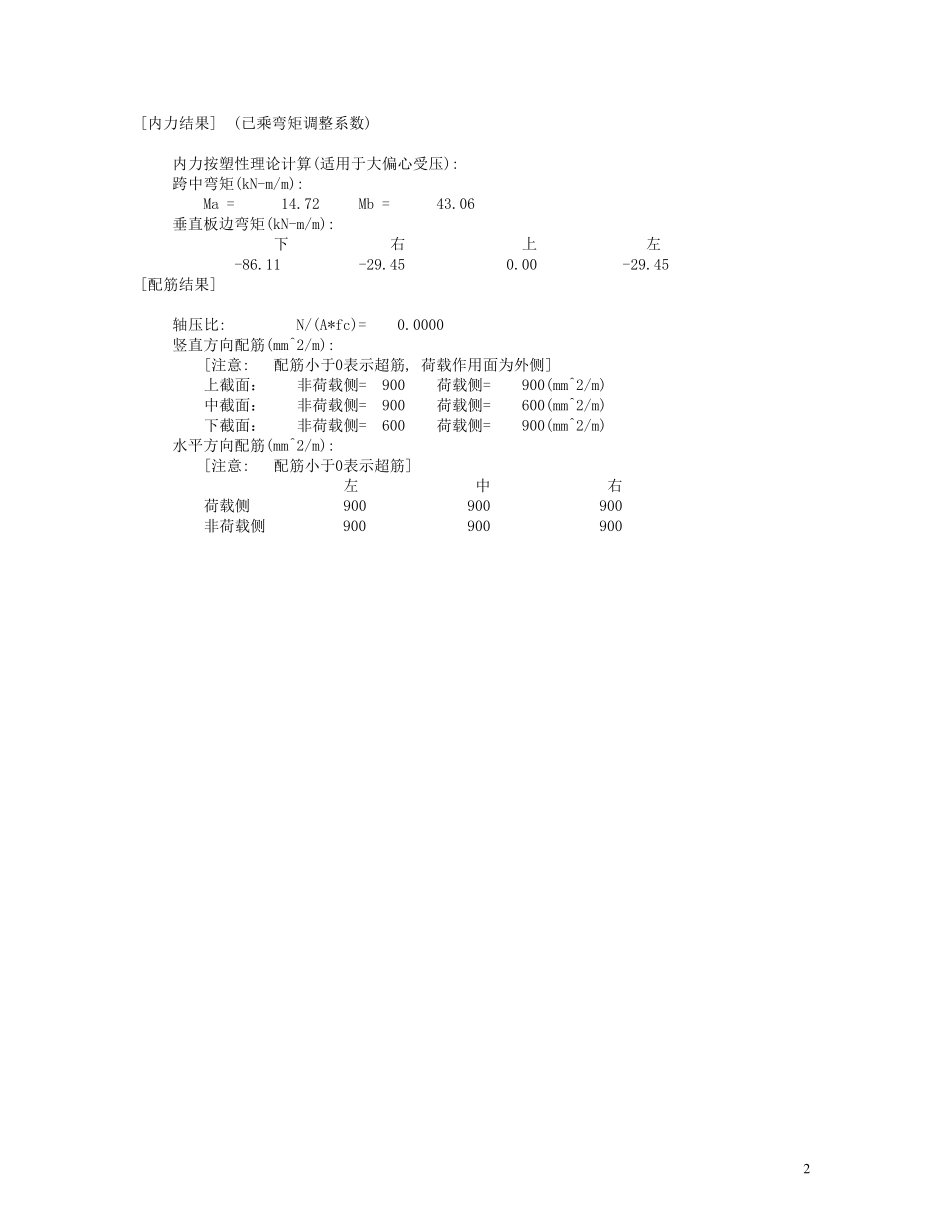

人防临空墙计算书_第2页
2/11
人防临空墙计算书_第3页
3/11
1 ------------------------------------------------------------------- 计算项目: 人防临空墙 1 ------------------------------------------------------------------- [ 计算条件 ] 墙长 = 4.95(m) 墙宽 = 2.90 (m) 墙厚 = 300 (mm) 墙面均布荷载: 130.00 (kN/m^2) 竖向均布荷载: 0.00 (kN/m) 砼强度等级: C40 纵筋级别: HRB400 配筋计算as (mm):: 15 (mm) 跨中弯矩调整系数: 1.00 支座弯矩调整系数: 1.00 支承条件: **** 下边 右边 上边 左边 固接 固接 简支 固接 2 [内力结果] (已乘弯矩调整系数) 内力按塑性理论计算(适用于大偏心受压): 跨中弯矩(kN-m/m): Ma = 14.72 Mb = 43.06 垂直板边弯矩(kN-m/m): 下 右 上 左 -86.11 -29.45 0.00 -29.45 [配筋结果] 轴压比: N/(A*fc)= 0.0000 竖直方向配筋(mm^2/m): [注意: 配筋小于0表示超筋, 荷载作用面为外侧] 上截面: 非荷载侧= 900 荷载侧= 900(mm^2/m) 中截面: 非荷载侧= 900 荷载侧= 600(mm^2/m) 下截面: 非荷载侧= 600 荷载侧= 900(mm^2/m) 水平方向配筋(mm^2/m): [注意: 配筋小于0表示超筋] 左 中 右 荷载侧 900 900 900 非荷载侧 900 900 900 3 4 ------------------------------------------------------------------- 计算项目: 人防临空墙 2 ------------------------------------------------------------------- [ 计算条件 ] 墙长 = 7.65(m) 墙宽 = 2.90 (m) 墙厚 = 400 (mm) 墙面均布荷载: 130.00 (kN/m^2) 竖向均布荷载: 0.00 (kN/m) 砼强度等级: C40 纵筋级别: HRB400 配筋计算as (mm):: 15 (mm) 跨中弯矩调整系数: 1.00 支座弯矩调整系数: 1.00 支承条件: **** 下边 右边 上边 左边 固接 固接 简支 固接 [内力结果] (已乘弯矩调整系数) 内力按塑性理论计算(适用于大偏心受压): 跨中弯矩(kN-m/m): 5 Ma = 0.00 Mb = 76.87 垂直板边弯矩(kN-m/m): 下 右 上 左 -136.66 0.00 0.00 0.00 [配筋结果] 轴压比: N/(A*fc)= 0.0000 竖直方向配筋(mm^2/m): [注意: 配筋小于0表示超筋, 荷载作用面为外侧] 上截面: 非荷载侧= 1200 荷载侧= 1200(mm^2/m) 中截面: 非荷载侧= 1200 荷载侧= 800(mm^2/m) 下截面: 非荷载侧= 800 荷载侧= 1200(mm^2/m) 水平方向配筋(mm^2/m): [...
