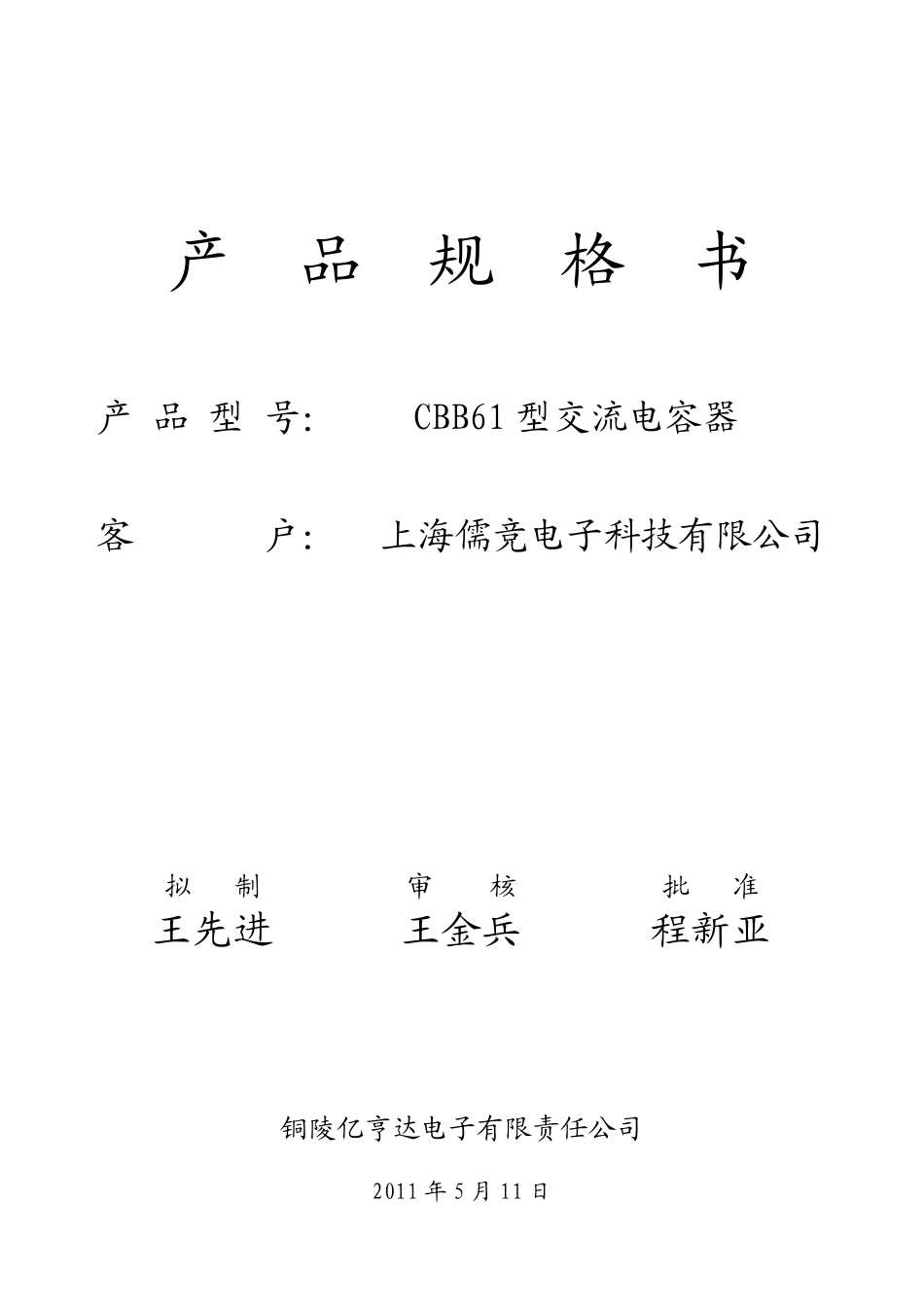

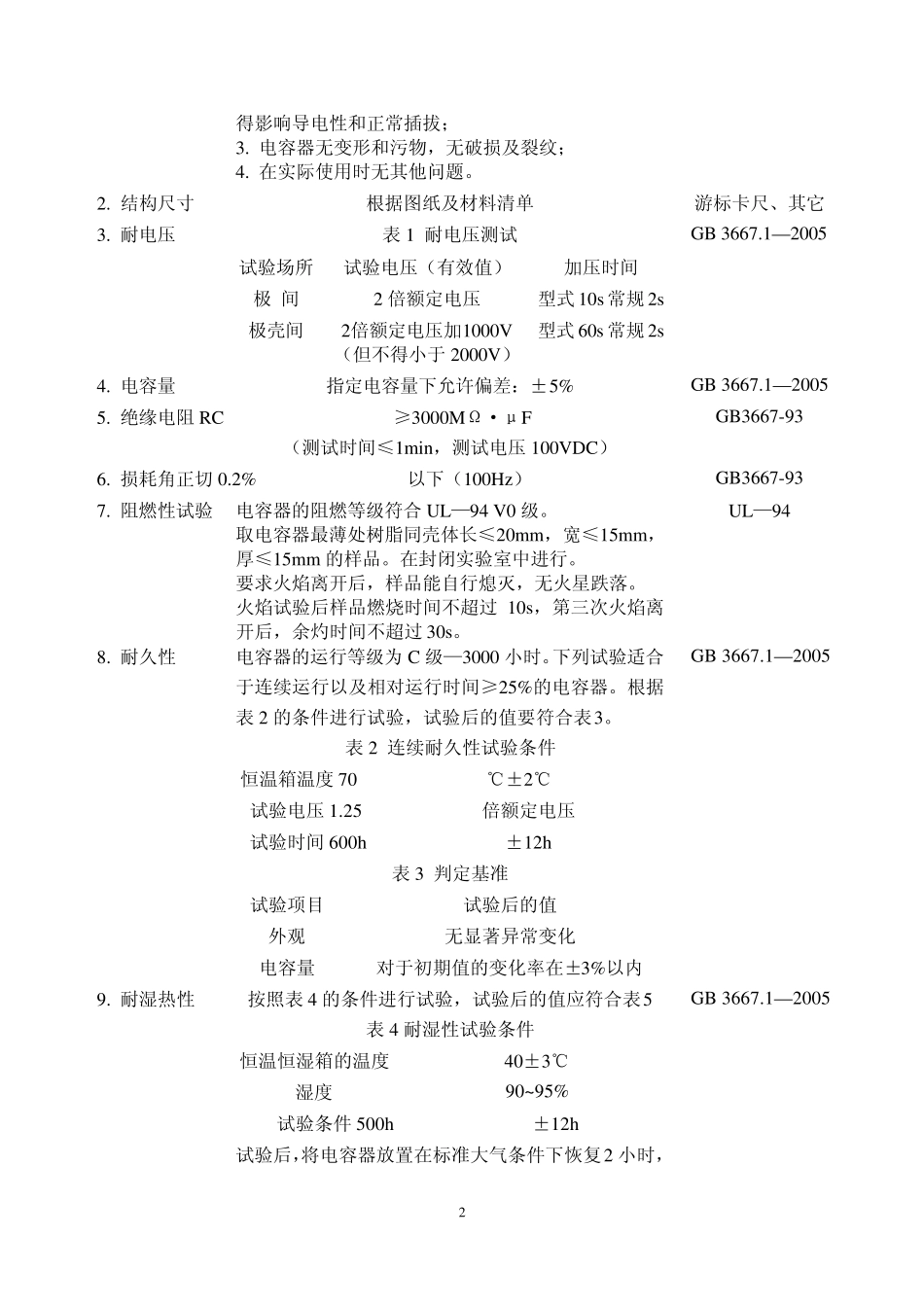

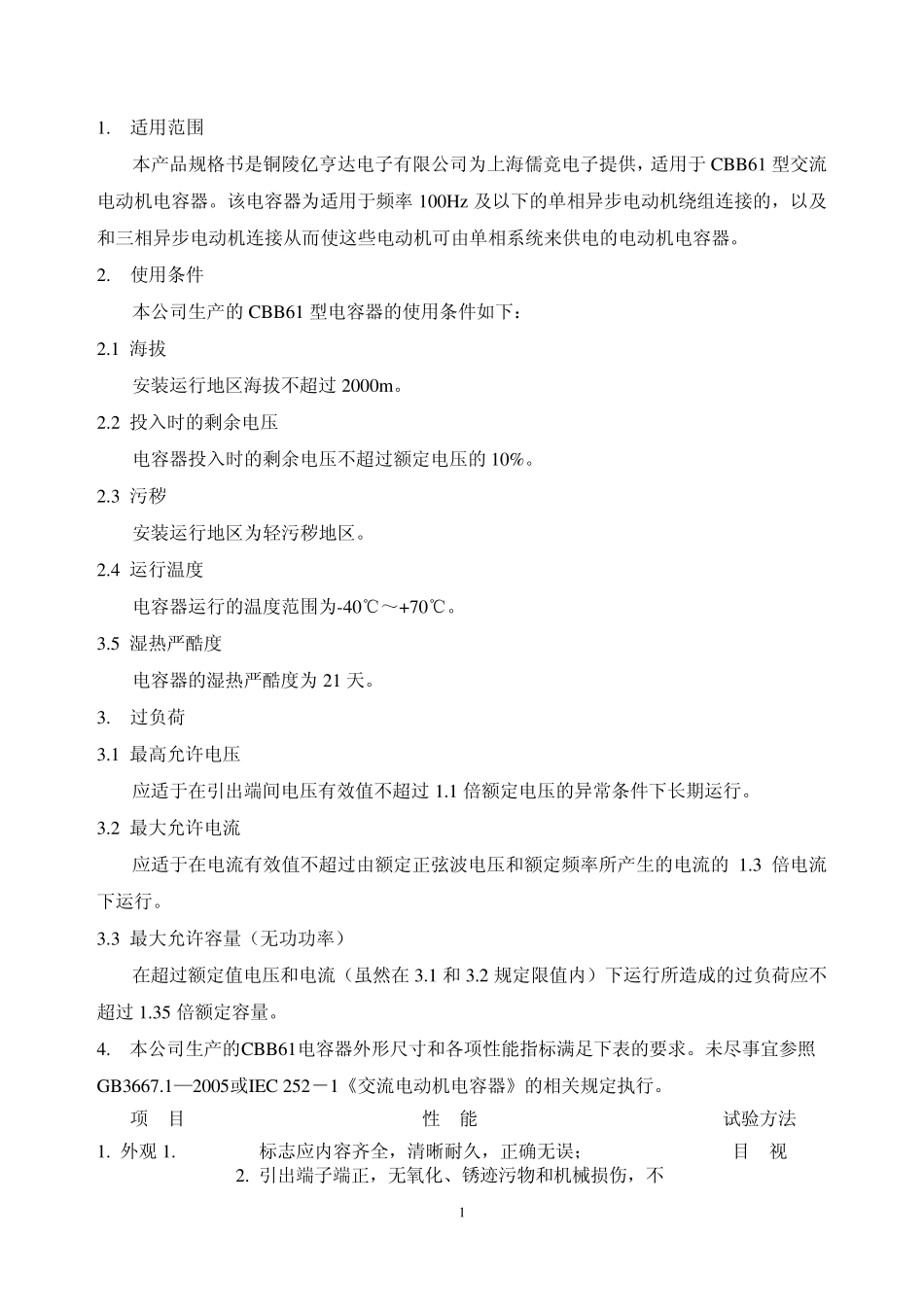

产 品 规 格 书 产 品 型 号: CBB61 型交流电容器 客 户: 上海儒竞电子科技有限公司 拟 制 审 核 批 准 王先进 王金兵 程新亚 铜陵亿亨达电子有限责任公司 2011 年 5 月 11 日 11. 适用范围 本产品规格书是铜陵亿亨达电子有限公司为上海儒竞电子提供,适用于 CBB61 型交流电动机电容器。该电容器为适用于频率 100Hz及以下的单相异步电动机绕组连接的,以及和三相异步电动机连接从而使这些电动机可由单相系统来供电的电动机电容器。 2. 使用条件 本公司生产的 CBB61 型电容器的使用条件如下: 2.1 海拔 安装运行地区海拔不超过 2000m。 2.2 投入时的剩余电压 电容器投入时的剩余电压不超过额定电压的 10%。 2.3 污秽 安装运行地区为轻污秽地区。 2.4 运行温度 电容器运行的温度范围为-40℃~+70℃。 3.5 湿热严酷度 电容器的湿热严酷度为 21 天。 3. 过负荷 3.1 最高允许电压 应适于在引出端间电压有效值不超过 1.1 倍额定电压的异常条件下长期运行。 3.2 最大允许电流 应适于在电流有效值不超过由额定正弦波电压和额定频率所产生的电流的 1.3 倍电流下运行。 3.3 最大允许容量(无功功率) 在超过额定值电压和电流(虽然在 3.1 和 3.2 规定限值内)下运行所造成的过负荷应不超过 1.35 倍额定容量。 4. 本公司生产的CBB61电容器外形尺寸和各项性能指标满足下表的要求。未尽事宜参照GB3667.1—2005或IEC 252-1《交流电动机电容器》的相关规定执行。 项 目 性 能 试验方法 1. 外观 1. 标志应内容齐全,清晰耐久,正确无误; 2. 引出端子端正,无氧化、锈迹污物和机械损伤,不目 视 2得影响导电性和正常插拔; 3. 电容器无变形和污物,无破损及裂纹; 4. 在实际使用时无其他问题。 2. 结构尺寸 根据图纸及材料清单 游标卡尺、其它 表1 耐电压测试 试验场所 试验电压(有效值) 加压时间 极 间 2 倍额定电压 型式10s 常规2s 3. 耐电压 极壳间 2倍额定电压加1000V (但不得小于2000V)型式60s 常规2s GB 3667.1— 2005 4. 电容量 指定电容量下允许偏差:±5% GB 3667.1— 2005 5. 绝缘电阻 RC≥3000MΩ·μF (测试时间≤1min,测试电压100VDC) GB3667-93 6. 损耗角正切 0.2%以下(100Hz) GB3667-93 7. 阻燃性试验 电容器的阻燃等级符合 UL—94 V0 级。 取电容器最薄处树脂同壳体长≤20mm,宽...
