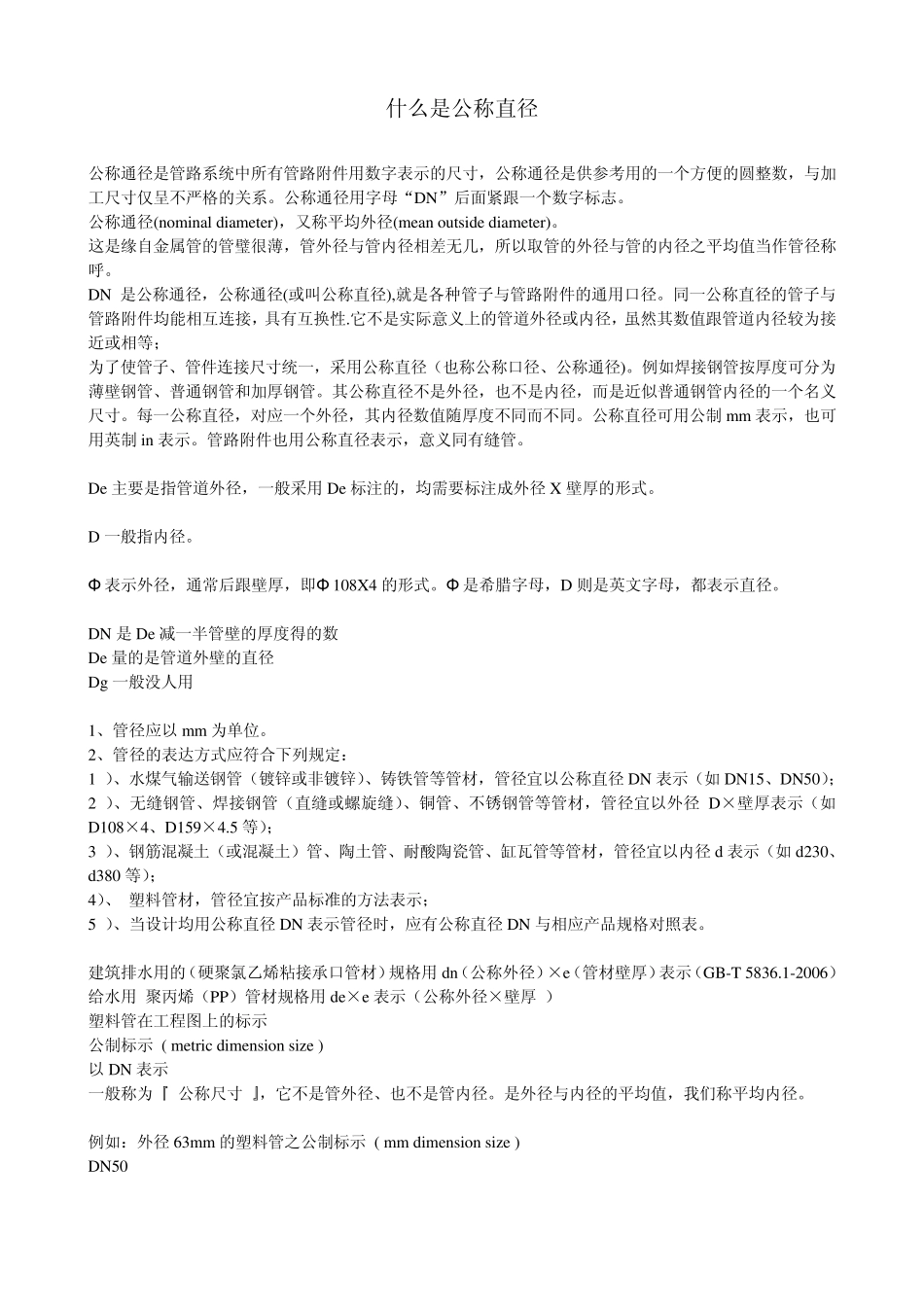

什么是公称直径_第1页
1/11

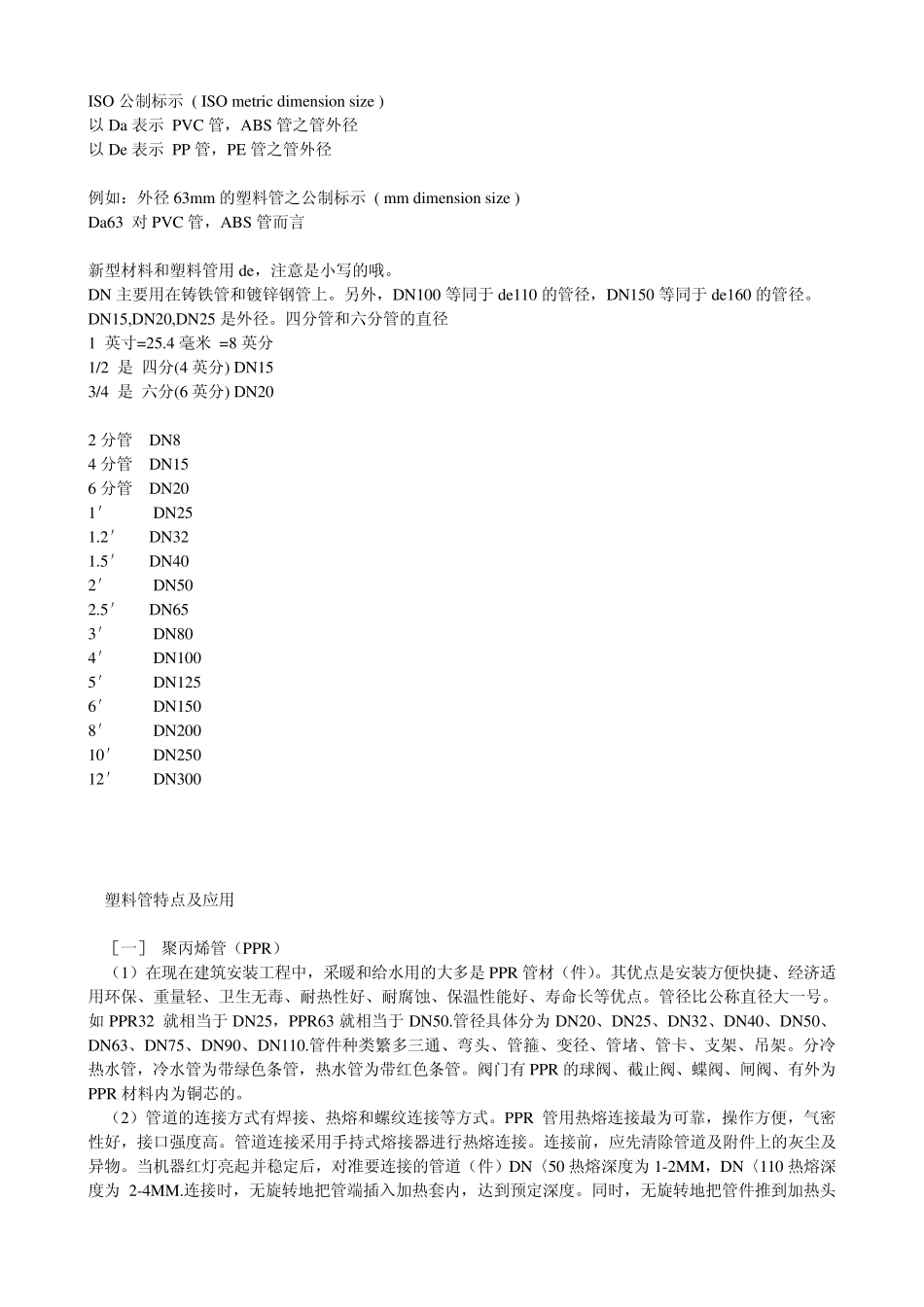

什么是公称直径_第2页
2/11
什么是公称直径_第3页
3/11
什么是公称直径 公称通径是管路系统中所有管路附件用数字表示的尺寸,公称通径是供参考用的一个方便的圆整数,与加工尺寸仅呈不严格的关系。公称通径用字母“DN”后面紧跟一个数字标志。 公称通径(nominal diameter),又称平均外径(mean outside diameter)。 这是缘自金属管的管璧很薄,管外径与管内径相差无几,所以取管的外径与管的内径之平均值当作管径称呼。 DN 是公称通径,公称通径(或叫公称直径),就是各种管子与管路附件的通用口径。同一公称直径的管子与管路附件均能相互连接,具有互换性.它不是实际意义上的管道外径或内径,虽然其数值跟管道内径较为接近或相等; 为了使管子、管件连接尺寸统一,采用公称直径(也称公称口径、公称通径)。例如焊接钢管按厚度可分为薄壁钢管、普通钢管和加厚钢管。其公称直径不是外径,也不是内径,而是近似普通钢管内径的一个名义尺寸。每一公称直径,对应一个外径,其内径数值随厚度不同而不同。公称直径可用公制mm 表示,也可用英制in 表示。管路附件也用公称直径表示,意义同有缝管。 De 主要是指管道外径,一般采用 De 标注的,均需要标注成外径 X 壁厚的形式。 D 一般指内径。 Φ 表示外径,通常后跟壁厚,即Φ 108X4 的形式。Φ 是希腊字母,D 则是英文字母,都表示直径。 DN 是 De 减一半管壁的厚度得的数 De 量的是管道外壁的直径 Dg 一般没人用 1、管径应以 mm 为单位。 2、管径的表达方式应符合下列规定: 1 )、水煤气输送钢管(镀锌或非镀锌)、铸铁管等管材,管径宜以公称直径 DN 表示(如 DN15、DN50); 2 )、无缝钢管、焊接钢管(直缝或螺旋缝)、铜管、不锈钢管等管材,管径宜以外径 D×壁厚表示(如D108×4、D159×4.5 等); 3 )、钢筋混凝土(或混凝土)管、陶土管、耐酸陶瓷管、缸瓦管等管材,管径宜以内径 d 表示(如 d230、d380 等); 4)、 塑料管材,管径宜按产品标准的方法表示; 5 )、当设计均用公称直径 DN 表示管径时,应有公称直径 DN 与相应产品规格对照表。 建筑排水用的(硬聚氯乙烯粘接承口管材)规格用 dn(公称外径)×e(管材壁厚)表示(GB-T 5836.1-2006) 给水用 聚丙烯(PP)管材规格用 de×e 表示(公称外径×壁厚 ) 塑料管在工程图上的标示 公制标示 ( metric dimension size ) 以 DN 表示 一般称为『 公称尺寸 』,它不是管外径、也不是管内径。是外径与内径的平均...
