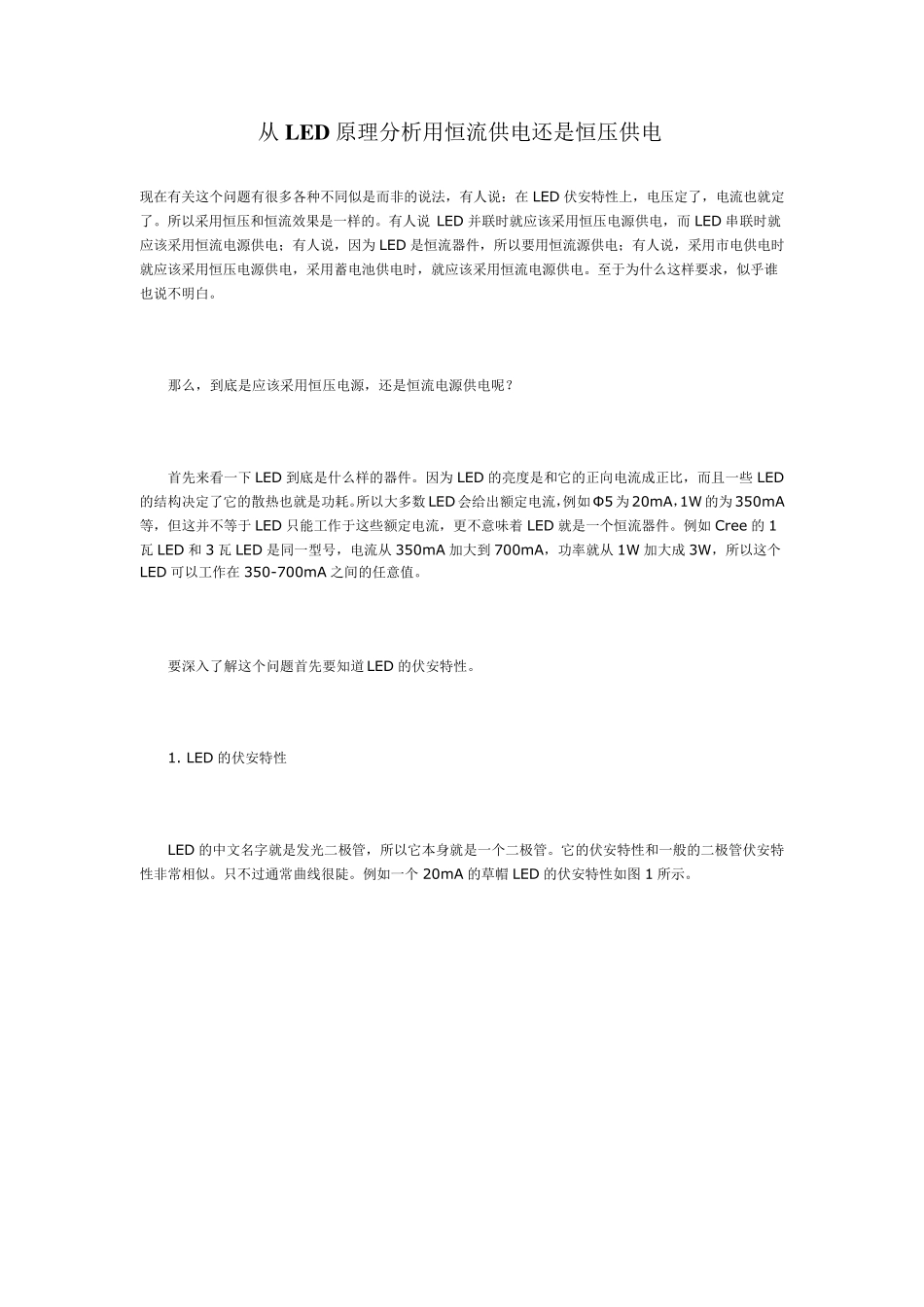

从LED原理分析恒流和恒压供电哪个好_第1页
1/6

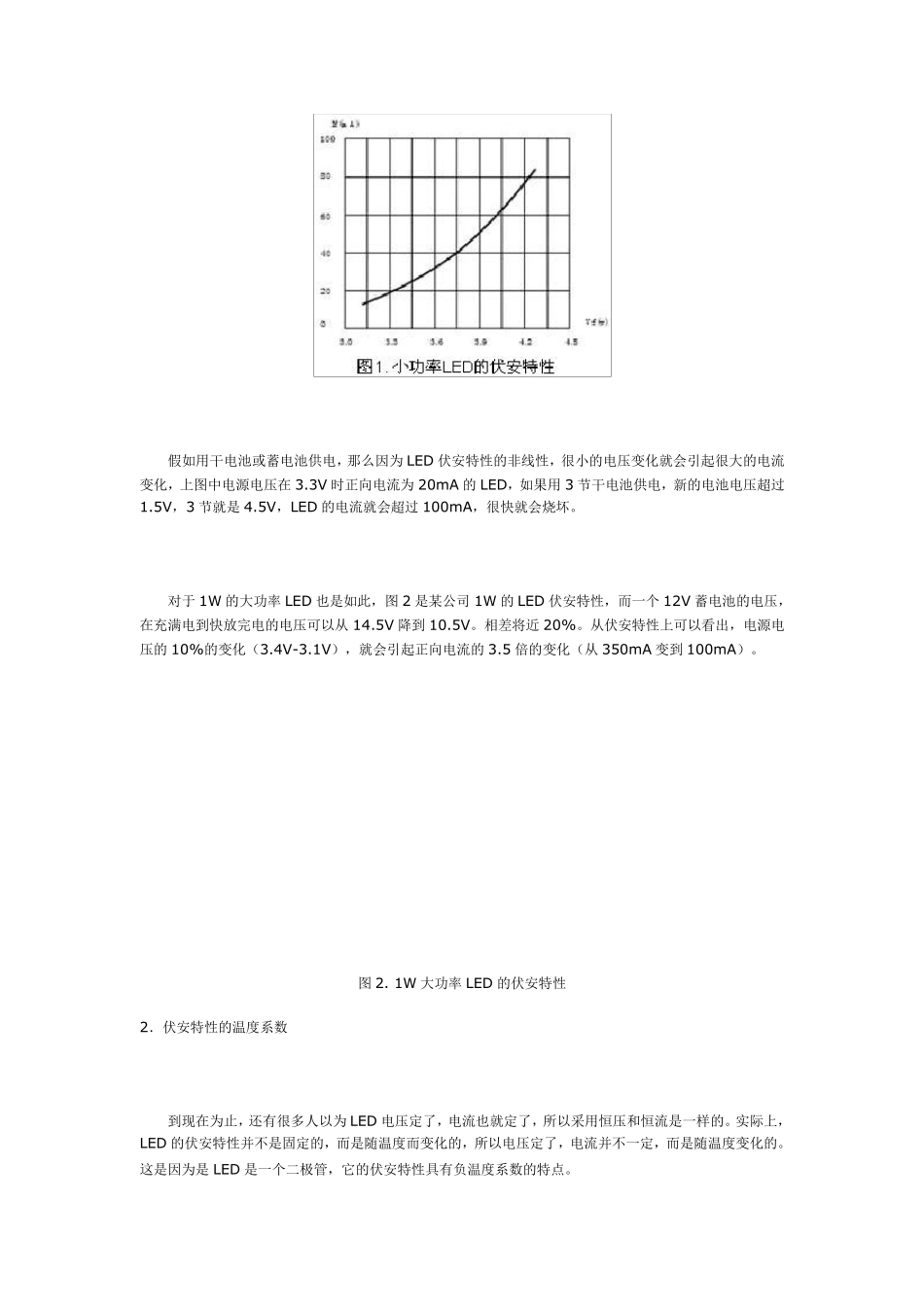

从LED原理分析恒流和恒压供电哪个好_第2页
2/6

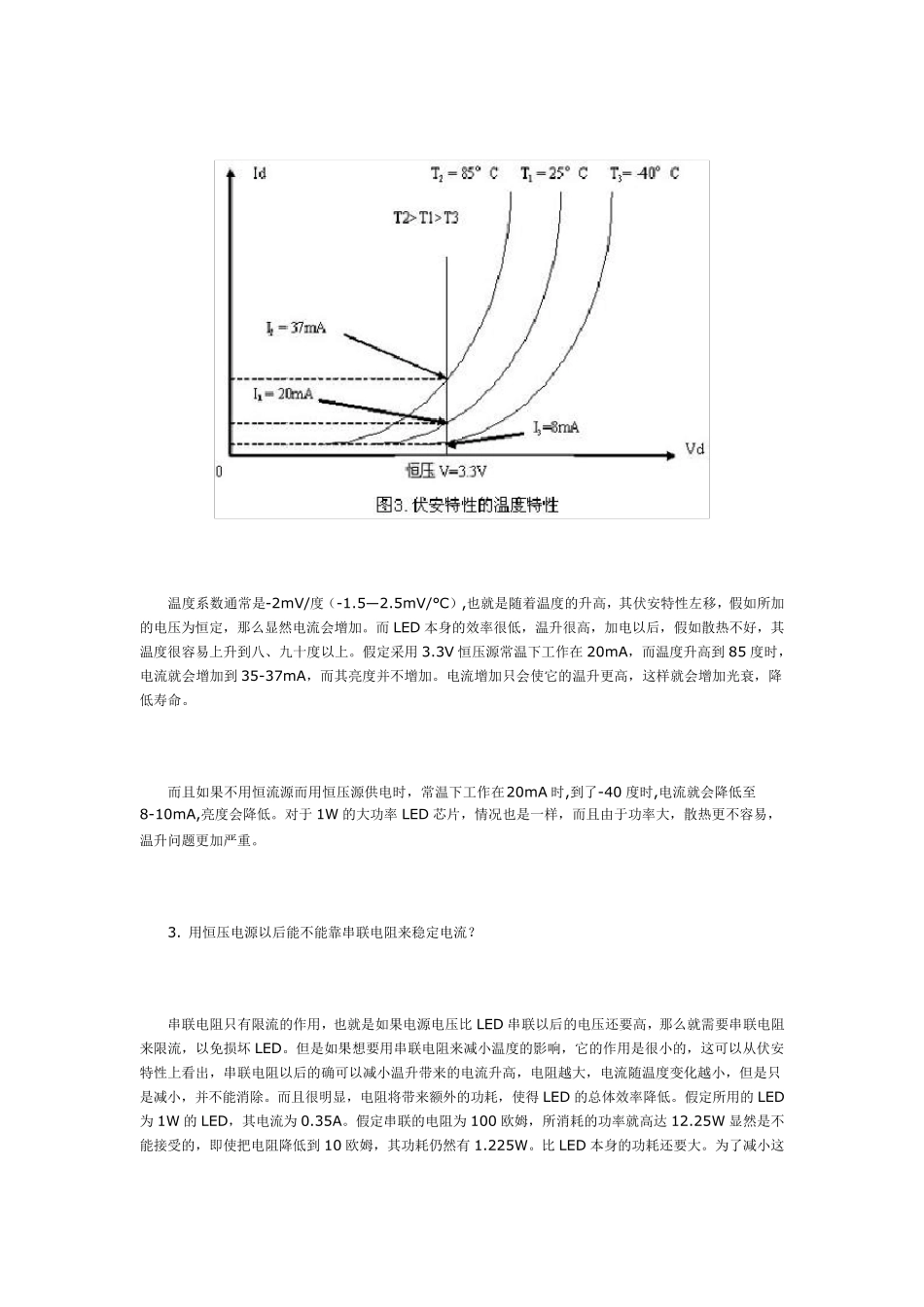

从LED原理分析恒流和恒压供电哪个好_第3页
3/6
从LED 原理分析用恒流供电还是恒压供电 现在有关这个问题有很多各种不同似是而非的说法,有人说:在LED 伏安特性上,电压定了,电流也就定了。所以采用恒压和恒流效果是一样的。有人说LED 并联时就应该采用恒压电源供电,而LED 串联时就应该采用恒流电源供电;有人说,因为 LED 是恒流器件,所以要用恒流源供电;有人说,采用市电供电时就应该采用恒压电源供电,采用蓄电池供电时,就应该采用恒流电源供电。至于为什么这样要求,似乎谁也说不明白。 那么,到底是应该采用恒压电源,还是恒流电源供电呢? 首先来看一下 LED 到底是什么样的器件。因为 LED 的亮度是和它的正向电流成正比,而且一些 LED的结构决定了它的散热也就是功耗。所以大多数 LED 会给出额定电流,例如 Φ 5 为 20mA,1W 的为 350mA等,但这并不等于 LED 只能工作于这些额定电流,更不意味着 LED 就是一个恒流器件。例如 Cree 的1瓦 LED 和 3 瓦 LED 是同一型号,电流从350mA 加大到 700mA,功率就从1W 加大成 3W,所以这个LED 可以工作在350-700mA 之间的任意值。 要深入了解这个问题首先要知道LED 的伏安特性。 1. LED 的伏安特性 LED 的中文名字就是发光二极管,所以它本身就是一个二极管。它的伏安特性和一般的二极管伏安特性非常相似。只不过通常曲线很陡。例如一个20mA 的草帽LED 的伏安特性如图1 所示 。 假如用干电池或蓄电池供电,那么因为LED 伏安特性的非线性,很小的电压变化就会引起很大的电流变化,上图中电源电压在3.3V 时正向电流为20mA 的LED,如果用3 节干电池供电,新的电池电压超过1.5V,3 节就是4.5V,LED 的电流就会超过100mA,很快就会烧坏。 对于 1W 的大功率 LED 也是如此,图2 是某公司 1W 的LED 伏安特性,而一个 12V 蓄电池的电压,在充满电到快放完电的电压可以从 14.5V 降到 10.5V。相差将近 20%。从伏安特性上可以看出,电源电压的10%的变化(3.4V-3.1V),就会引起正向电流的3.5 倍的变化(从 350mA 变到 100mA)。 图2. 1W 大功率 LED 的伏安特性 2.伏安特性的温度系数 到现在为止,还有很多人以为LED 电压定了,电流也就定了,所以采用恒压和恒流是一样的。实际上,LED 的伏安特性并不是固定的,而是随温度而变化的,所以电压定了,电流并不一定,而是随温度变化的。这是因为是LED 是一个二极管,它的伏安特性具有负温度系数的特点。 温度系数通常...
