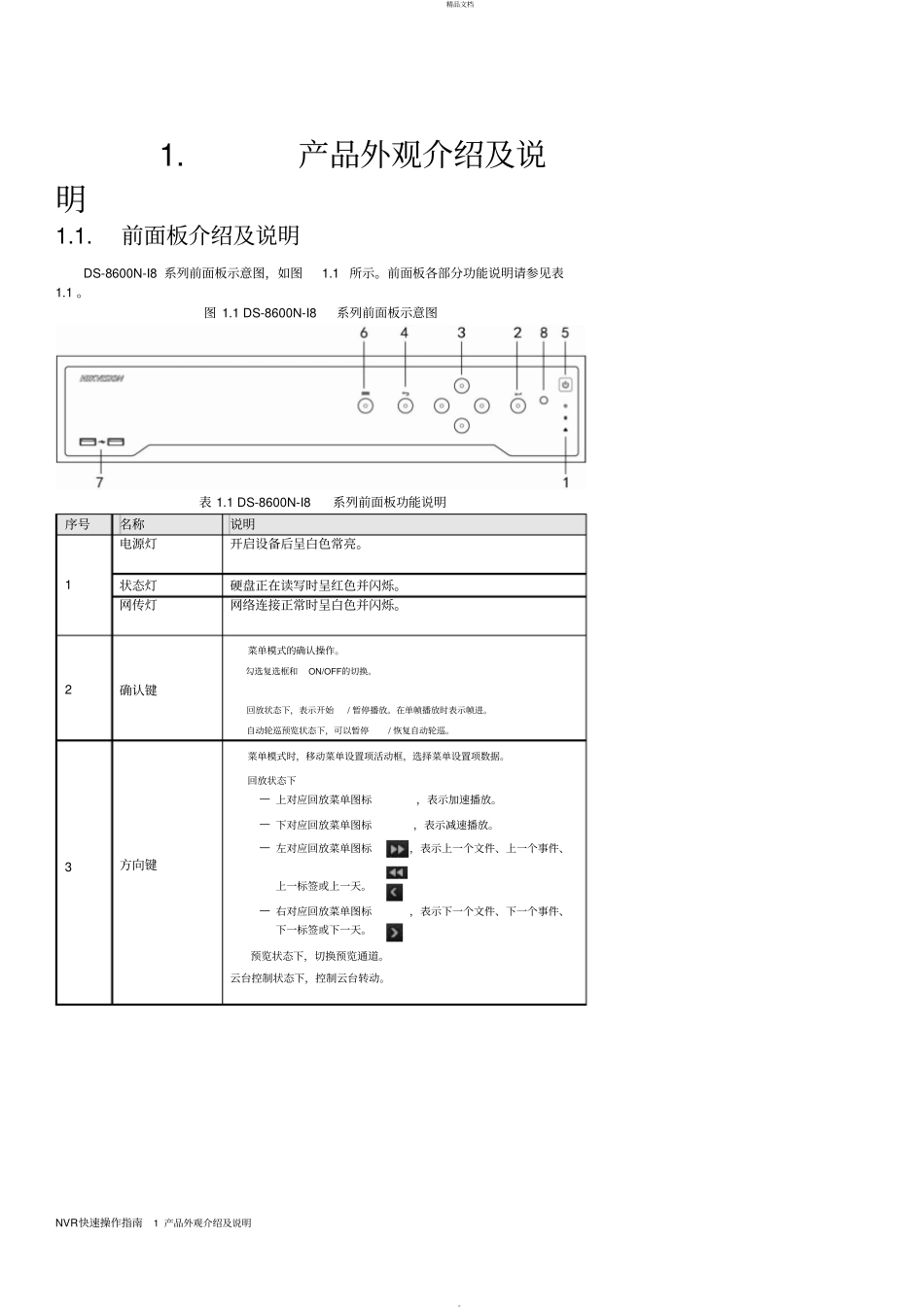

精品文档。 1.产品外观介绍及说明1.1.前面板介绍及说明DS-8600N-I8 系列前面板示意图,如图 1.1 所示。前面板各部分功能说明请参见表1.1 。图 1.1 DS-8600N-I8 系列前面板示意图表 1.1 DS-8600N-I8 系列前面板功能说明序号名称说明电源灯开启设备后呈白色常亮。1 状态灯硬盘正在读写时呈红色并闪烁。网传灯网络连接正常时呈白色并闪烁。菜单模式的确认操作。2 确认键勾选复选框和ON/OFF的切换。回放状态下,表示开始/ 暂停播放。在单帧播放时表示帧进。自动轮巡预览状态下,可以暂停/ 恢复自动轮巡。菜单模式时,移动菜单设置项活动框,选择菜单设置项数据。回放状态下— 上对应回放菜单图标,表示加速播放。— 下对应回放菜单图标,表示减速播放。3 方向键— 左对应回放菜单图标,表示上一个文件、上一个事件、上一标签或上一天。— 右对应回放菜单图标,表示下一个文件、下一个事件、下一标签或下一天。预览状态下,切换预览通道。云台控制状态下,控制云台转动。NVR 快速操作指南1 产品外观介绍及说明精品文档。4 返回键返回到上级菜单。5 开关键开启 / 关闭 NVR。6 菜单键进入主菜单界面。回放状态下,显示/ 隐藏回放控制界面。7 USB 接口可外接鼠标、 U 盘、移动硬盘等设备。8 红外接收口遥控器操作使用。1.2. 后面板介绍及连接说明DS-8600N-I8 后面板示意图,如图 1.2 所示。图 1.2 DS-8600N-I8 后面板示意图精品文档。2.1. 安装硬盘说明在安装前,请确认已断开电源。请使用设备生产厂商推荐的 NVR 专用监控硬盘。安装工具十字螺丝刀一把。DS-8600N-I8 系列硬盘安装步骤1、拧开机箱背部的螺丝,取下盖板。 2 、用螺丝将硬盘固定在硬盘支架上。如果是将硬盘安装在下层支架,请先将上层硬盘支架卸掉。NVR 快速操作指南2 安装与连接1、 取下硬盘录像机螺丝3、将硬盘数据线一端连接在主板上。5、将电源线连接在硬盘上。2、将硬盘固定在硬盘支架上4、硬盘数据线的另一端连接在硬盘上。6、盖好机箱盖板,并将盖板用螺丝固定。精品文档。3. 本地配置3.1. 开关机3.1.1. 开机注意请确认接入的电压与 NVR 的要求相匹配,并保证 NVR 接地端接地良好。电源供电不正常时,会导致 NVR 不能正常工作,甚至损坏 NVR,建议使用稳压电源进行供电。说明在开机前,请确保有显示器与设备的视频输出口相连接。具体开机步骤如下:1、插上电源,打开后面板电源开关。 2、设备开始启动,弹出“开机 ”...
