液压硬管配管工艺指导书

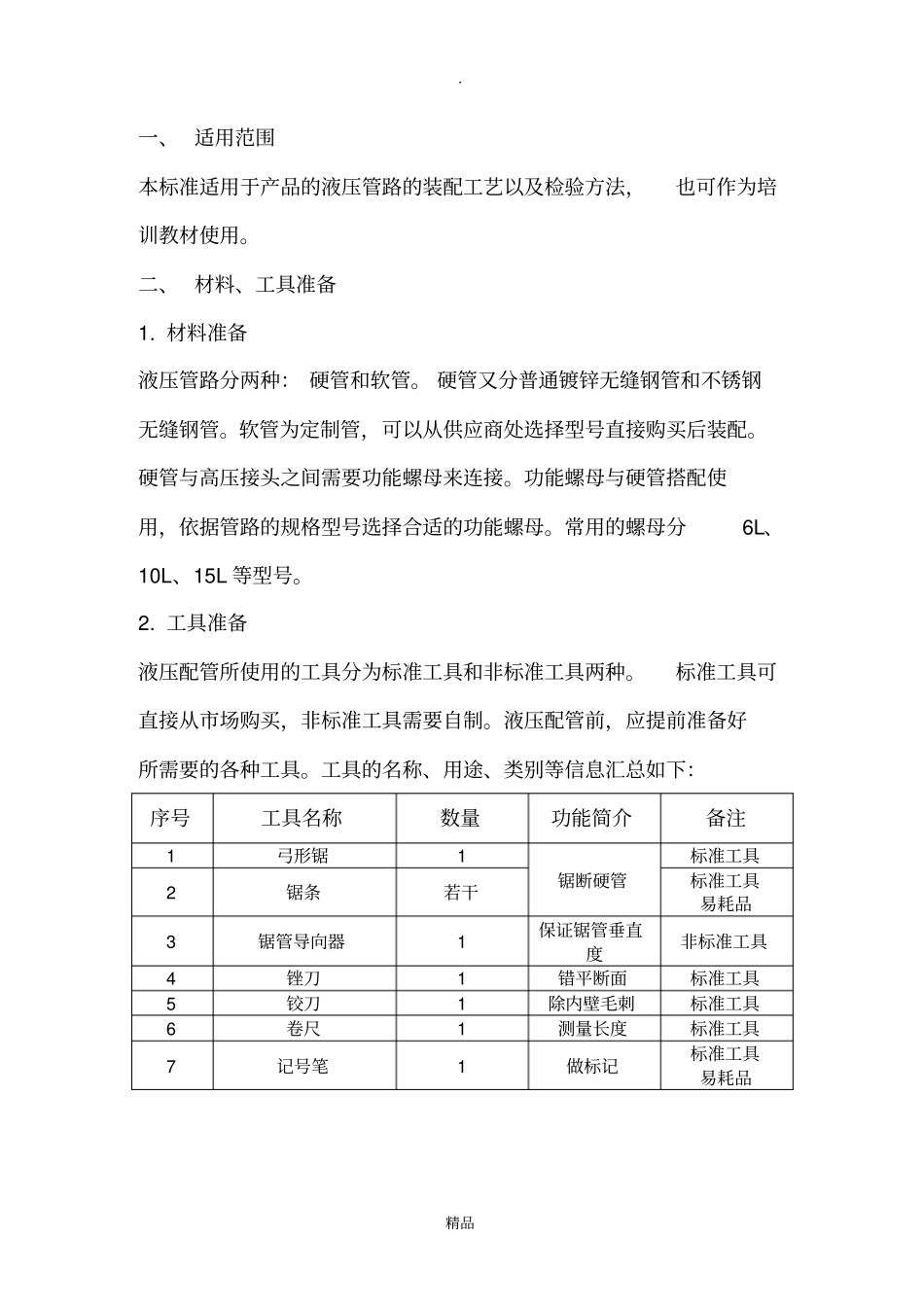

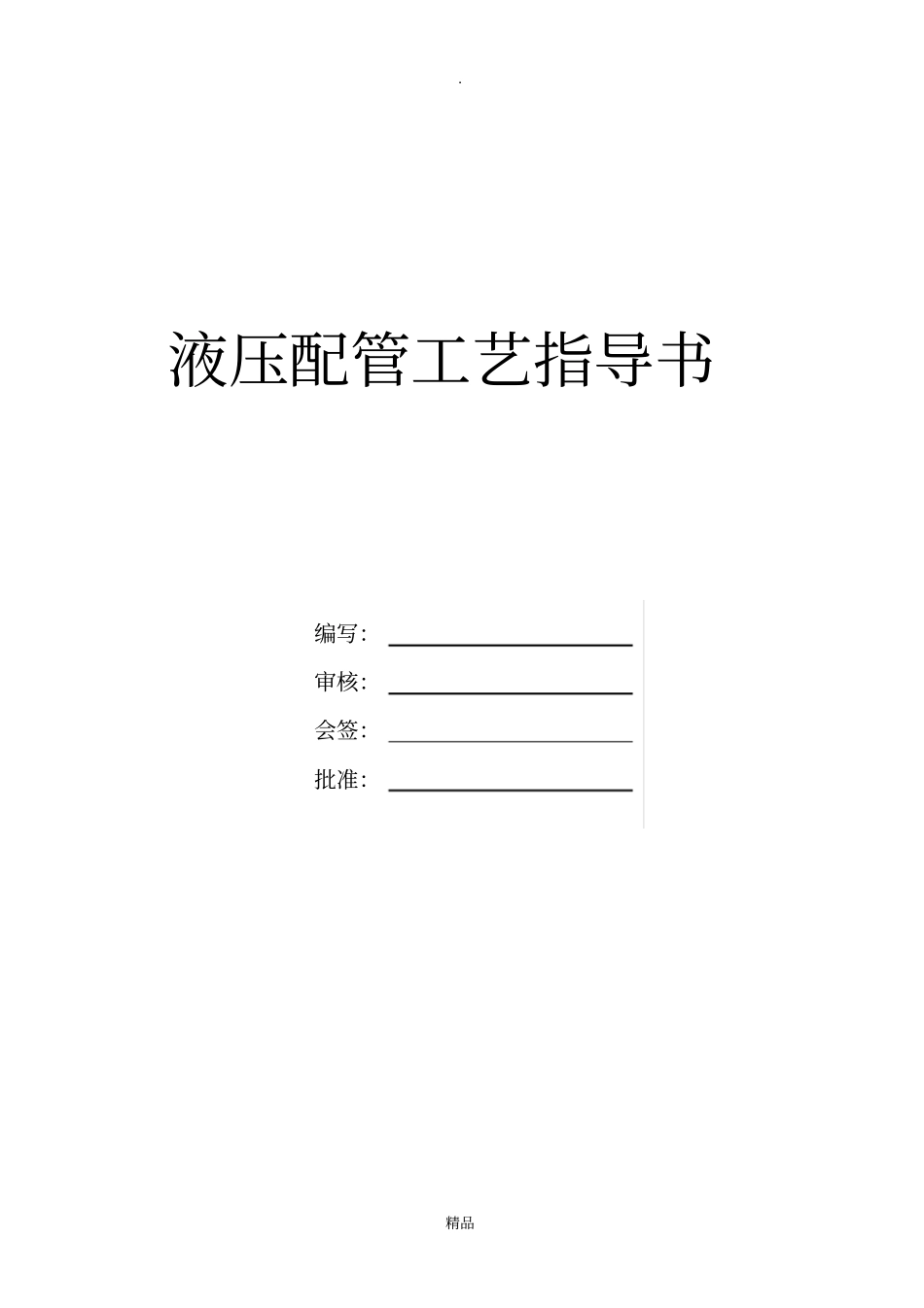

. 精品液压配管工艺指导书编写：审核：会签：批准：. 精品一、 适用范围本标准适用于产品的液压管路的装配工艺以及检验方法，也可作为培训教材使用。二、 材料、工具准备1. 材料准备液压管路分两种： 硬管和软管。 硬管又分普通镀锌无缝钢管和不锈钢无缝钢管。软管为定制管，可以从供应商处选择型号直接购买后装配。硬管与高压接头之间需要功能螺母来连接。功能螺母与硬管搭配使用，依据管路的规格型号选择合适的功能螺母。常用的螺母分6L、10L、15L 等型号。2. 工具准备液压配管所使用的工具分为标准工具和非标准工具两种。标准工具可直接从市场购买，非标准工具需要自制。液压配管前，应提前准备好所需要的各种工具。工具的名称、用途、类别等信息汇总如下：序号工具名称数量功能简介备注1 弓形锯1 锯断硬管标准工具2 锯条若干标准工具易耗品3 锯管导向器1 保证锯管垂直度非标准工具4 锉刀1 错平断面标准工具5 铰刀1 除内壁毛刺标准工具6 卷尺1 测量长度标准工具7 记号笔1 做标记标准工具易耗品. 精品8 开口扳手1 套拧紧螺母标准工具9 弯管器1 套硬管折弯非标准工具10 卡套预装机1 套安装卡套非标准工具11 直角尺1 测量垂直度标准工具三、 硬配管工艺1. 备管的准备依据图纸以及现场允许的空间，合理确定钢管的折弯半径。 折弯管端直段的最小长度H以及钢管的最小长度要求见图1 图 1：钢管的尺寸控制2. 锯管锯管使用的工具是弓形锯和锯条。不可使用割管器， 因为割管器会造成切口坡形，影响密封性能。. 精品图 2：不允许使用割管器锯管前应用卷尺测量需要的长度，用记号笔划线做好标记。 钢管的实际长度与理论设计长度的误差应控制在±2mm。锯管时，必须使用锯管导向器，这样既可保证锯管时钢管不会抖动，切口平整，又可保证钢管的断面垂直度要求 （不垂直度应小于30′ ）。图 3：使用锯管导向器锯管图 4：使用直角尺检验断面垂直度3. 磨平断面、去毛刺钢管锯断后，不能立即使用，需做进一步的处理。处理包括将断面处打磨平整，去除毛刺。所使用的工具是平面锉刀以及铰刀。如图5 所. 精品示。另外，为了方便接头的安装， 钢管的断面内外壁要有一定的倒角，但是倒角应小于0.2X45. 精品° 。4. 钢管折弯钢管为了装配以及走向的需要，有时需要折弯成一定的角度。由于钢管为中空，壁较薄，折弯时容易出现钢管失圆现象。因此在钢管折弯过程中，必须使用弯管器( 见图 6) 。弯管器凹槽的型号规格...
