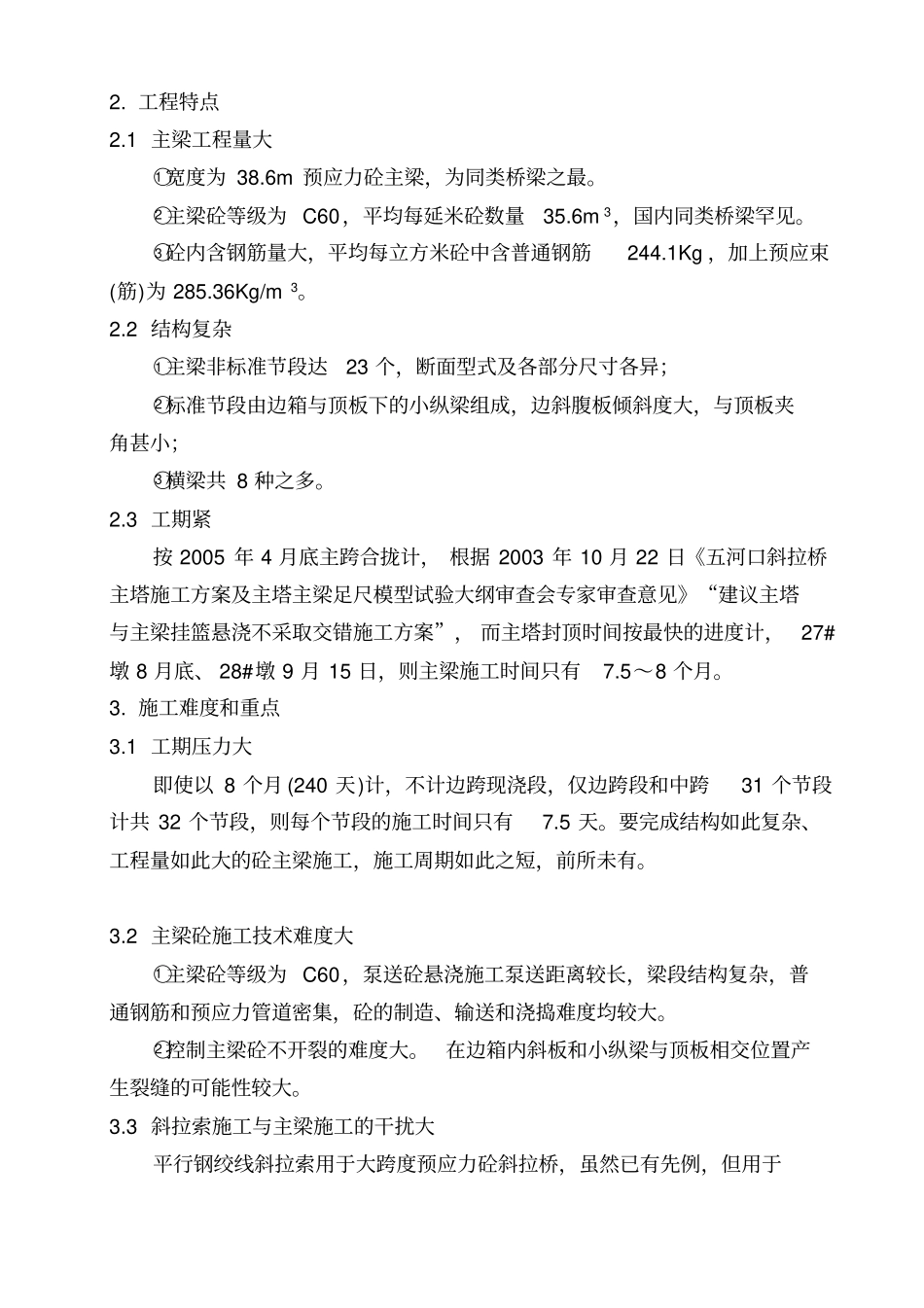

淮安五河口斜拉桥主桥主梁悬浇施工方案_第1页
1/50

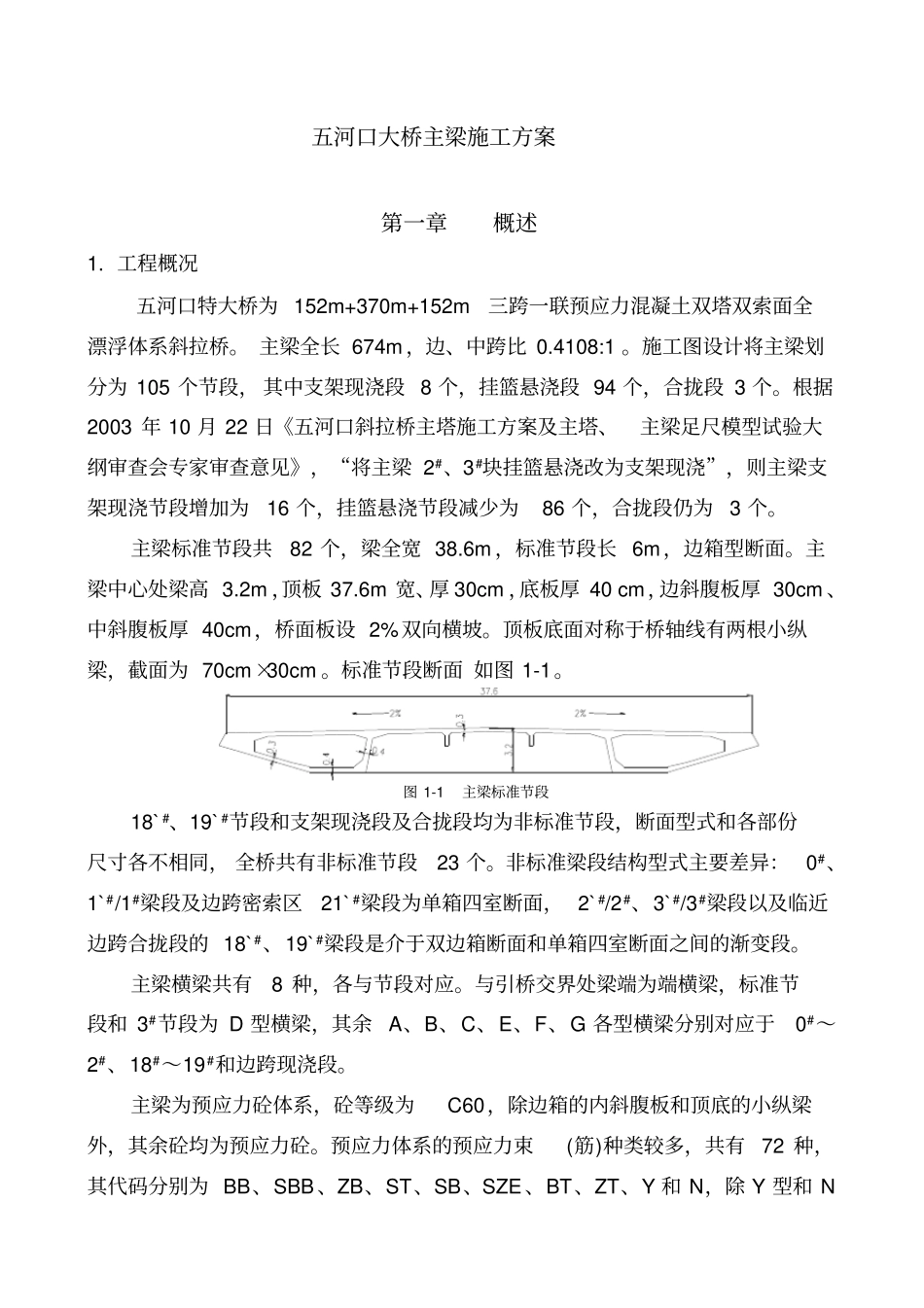

淮安五河口斜拉桥主桥主梁悬浇施工方案_第2页
2/50
淮安五河口斜拉桥主桥主梁悬浇施工方案_第3页
3/50
五河口大桥主梁施工方案第一章概述1. 工程概况五河口特大桥为 152m+370m+152m三跨一联预应力混凝土双塔双索面全漂浮体系斜拉桥。 主梁全长 674m ,边、中跨比 0.4108:1 。施工图设计将主梁划分为 105 个节段, 其中支架现浇段 8 个,挂篮悬浇段 94 个,合拢段 3 个。根据2003 年 10 月 22 日《五河口斜拉桥主塔施工方案及主塔、主梁足尺模型试验大纲审查会专家审查意见》,“将主梁 2#、3#块挂篮悬浇改为支架现浇”,则主梁支架现浇节段增加为16 个,挂篮悬浇节段减少为86 个,合拢段仍为3 个。主梁标准节段共82 个,梁全宽 38.6m ,标准节段长 6m,边箱型断面。主梁中心处梁高 3.2m ,顶板 37.6m 宽、厚 30cm ,底板厚 40 cm,边斜腹板厚 30cm 、中斜腹板厚 40cm,桥面板设 2%双向横坡。顶板底面对称于桥轴线有两根小纵梁,截面为 70cm×30cm 。标准节段断面 如图 1-1。18` #、19` #节段和支架现浇段及合拢段均为非标准节段,断面型式和各部份尺寸各不相同, 全桥共有非标准节段23 个。非标准梁段结构型式主要差异:0#、1`#/1#梁段及边跨密索区21` #梁段为单箱四室断面, 2` #/2#、3`#/3#梁段以及临近边跨合拢段的 18`#、19`#梁段是介于双边箱断面和单箱四室断面之间的渐变段。主梁横梁共有8 种,各与节段对应。与引桥交界处梁端为端横梁,标准节段和 3#节段为 D 型横梁,其余A、B、C、E、F、G 各型横梁分别对应于0#~2#、18#~19#和边跨现浇段。主梁为预应力砼体系,砼等级为C60,除边箱的内斜腹板和顶底的小纵梁外,其余砼均为预应力砼。预应力体系的预应力束(筋)种类较多,共有72 种,其代码分别为 BB、SBB、ZB、ST、SB、SZE 、BT、ZT、Y 和 N,除 Y 型和 N图 1-1 主梁标准节段型代码为预应力粗钢筋外,其余均为预应力钢绞线束。主梁工程量如表 1-1。表 1-1项目单位数量备注项目单位数量备注60 号混凝土m 323989.5 OVM15P-19 套32 沥青混凝土m 32089.4 OVM15-12 套104 防水涂料m 225342.4 OVM15L-12 套384 铁砂混凝土m 31875 密度 3500kg/m2BM15-3 套716 φj15.24 Kg 726171.7 ybR =1860MPaBM15P-3 套32 Φ L32 精轧螺纹钢筋Kg 263627.4 YGL-32 连接器套3332 Φ25 钢筋Kg 466586.1 YGM-32锚具及垫板套6624 Φ22 钢筋Kg 12227.3 φ120mm( 内)钢波纹管m 1378 Φ20 钢筋Kg 2808477.4 φ100mm( 内)钢波纹管m 20540 Φ16 钢...
