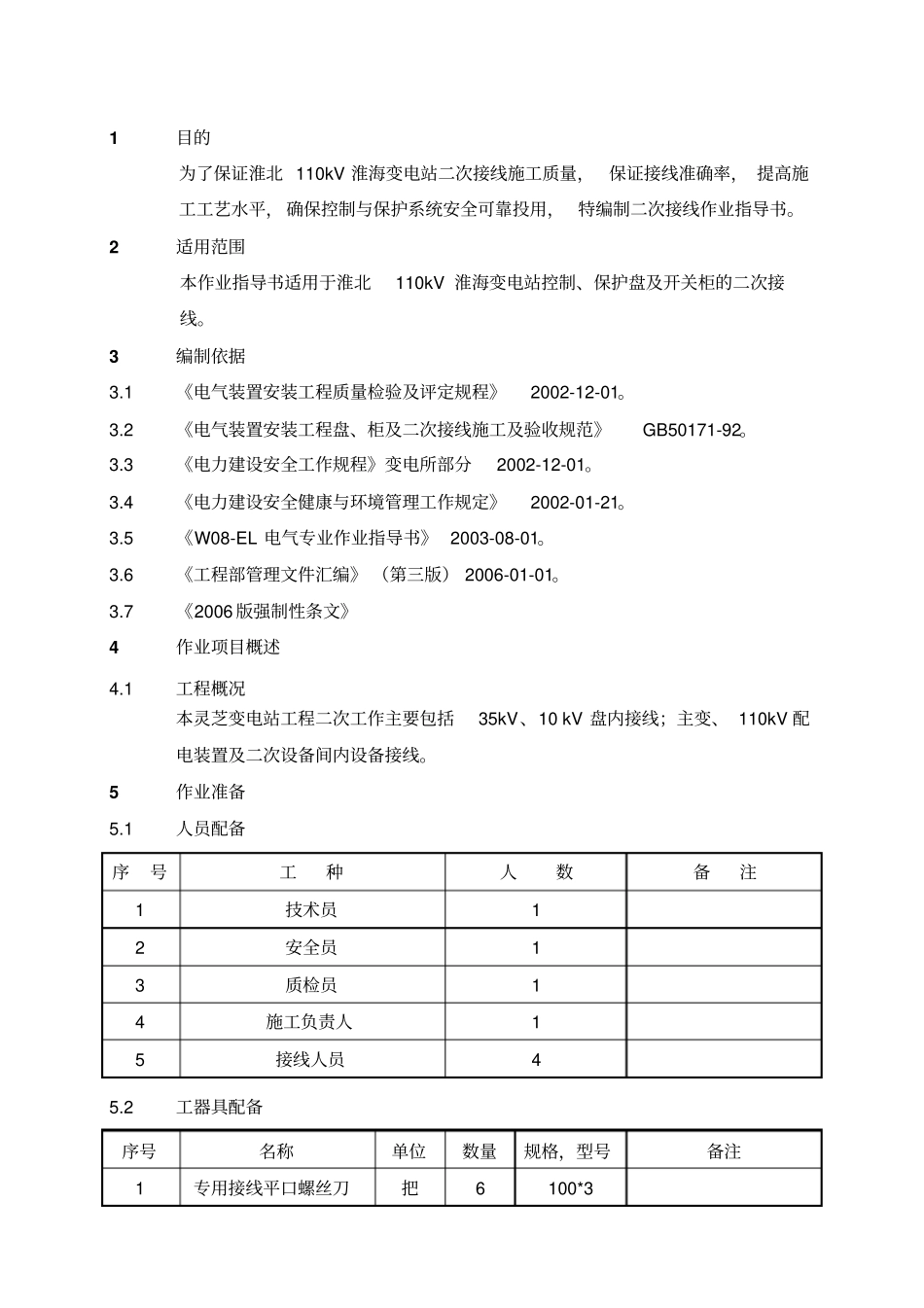

110kV淮海变电站工程二次接线作业指导书编制：审核：批准：安徽电力建设第二工程公司淮海变电项目部二 0 一 0 年七月十六日1目的为了保证淮北 110kV 淮海变电站二次接线施工质量，保证接线准确率， 提高施工工艺水平， 确保控制与保护系统安全可靠投用， 特编制二次接线作业指导书。2适用范围本作业指导书适用于淮北110kV 淮海变电站控制、保护盘及开关柜的二次接线。3编制依据3.1《电气装置安装工程质量检验及评定规程》2002-12-01。3.2《电气装置安装工程盘、柜及二次接线施工及验收规范》GB50171-92。3.3《电力建设安全工作规程》变电所部分2002-12-01。3.4《电力建设安全健康与环境管理工作规定》2002-01-21。3.5《W08-EL 电气专业作业指导书》 2003-08-01。3.6《工程部管理文件汇编》 （第三版） 2006-01-01。3.7《2006 版强制性条文》4作业项目概述4.1工程概况本灵芝变电站工程二次工作主要包括35kV、10 kV 盘内接线；主变、 110kV 配电装置及二次设备间内设备接线。5作业准备5.1人员配备序号工种人数备注1 技术员1 2 安全员1 3 质检员1 4 施工负责人1 5 接线人员4 5.2工器具配备序号名称单位数量规格，型号备注1 专用接线平口螺丝刀把6100*3 序号名称单位数量规格，型号备注2 专用接线平口螺丝刀把6 100*4 3 专用接线十字螺丝刀把6 100*54 手压钳把6 5 万用表块2 FLUKE1876 钢锯把3 7 兆欧表块2 7 电缆断线剪把1 8 对讲机对2 9 电热吹风机只3 200℃以上10 号牌烫印机台2 11 电缆挂牌打印机台1 12 卷尺把2 0～3m 13 直尺把1 1～20cm 5.3接线材料配置7 尼龙扎带3×100根5000 黑色8 尼龙扎带3×150根3000 黑色9 尼龙扎带3×200根2000 黑色10 尼龙扎带4×300根6000 黑色11 尼龙扎带5×250 根1000 黑色序号名称型号、规格单位数 量备注1 普通阻燃型热收缩套管 （黑色）φ 12 米20 芯数 2 2 普通阻燃型热收缩套管 （黑色）φ 14 米20 芯数 4、6 3 普通阻燃型热收缩套管 （黑色）φ 16 米80 芯数 7、8 4 普通阻燃型热收缩套管 （黑色）φ 20 米80 芯数 9、105 普通阻燃型热收缩套管 （黑色）φ 25 米80 芯数 14、19 6 普通阻燃型热收缩套管 （黑色）φ 30 米80 芯数 24 12 尼龙扎带5×500根2000 黑色13 相色带0.18mm×25m×20mm 卷100 透明14 细铁扎线0.5mm2米100 带绝缘层15 电缆标志牌68×30 套2000 白色16 线芯...
