深井泵安装使用说明书

深井泵安装使用说明书_第1页
1/13

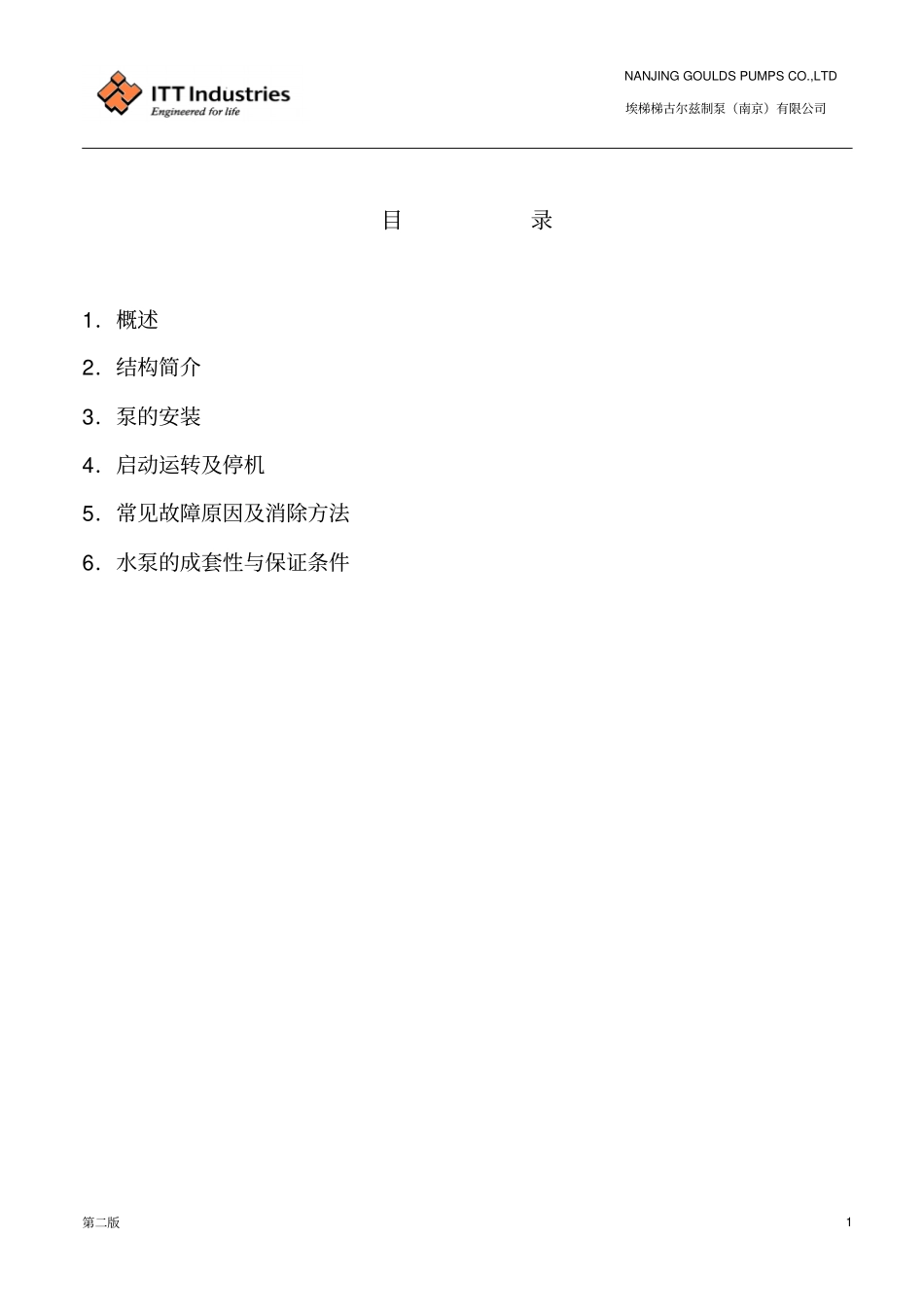

深井泵安装使用说明书_第2页
2/13

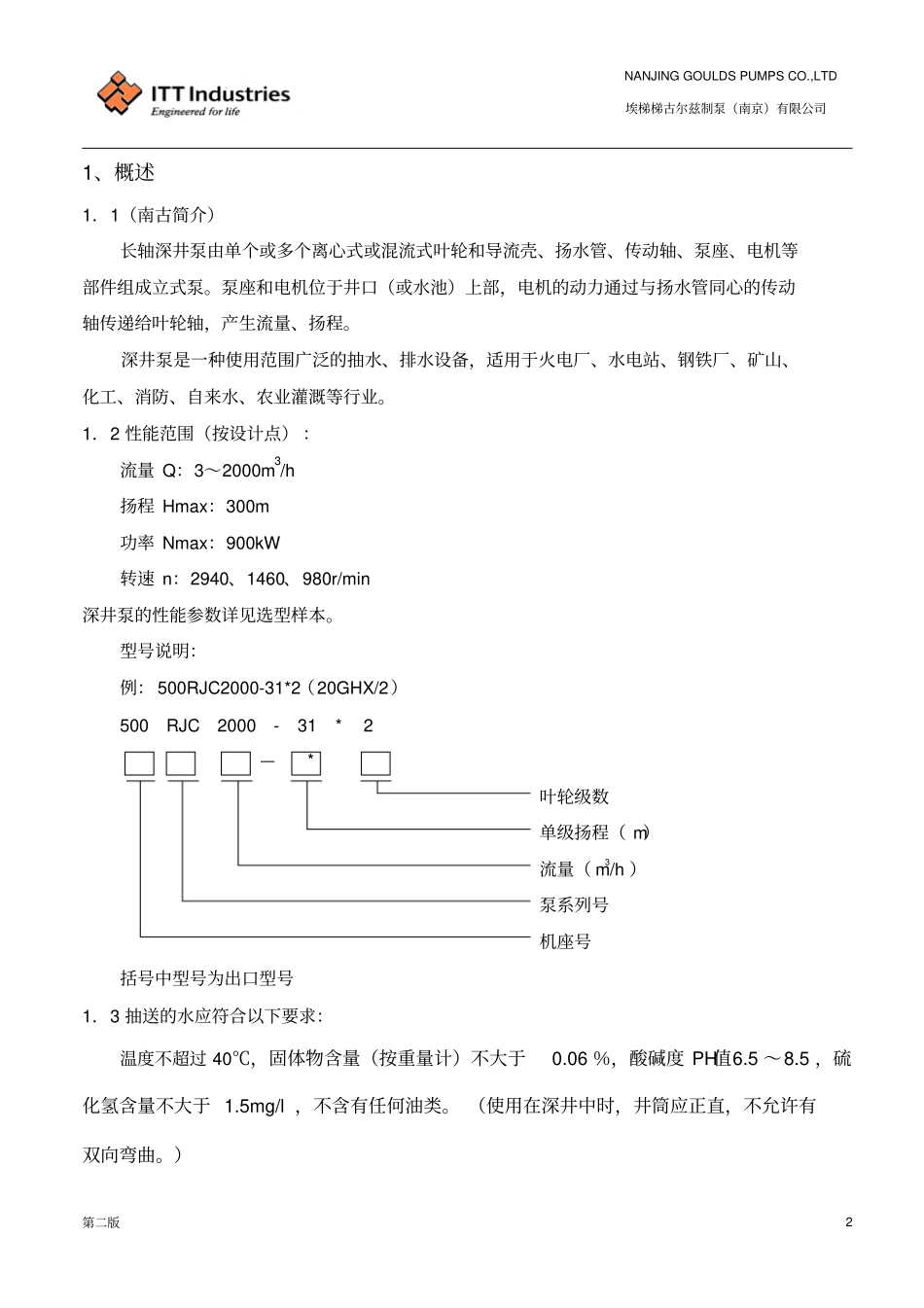

深井泵安装使用说明书_第3页
3/13
深 井 泵 安 装 及 维 护 使 用说明书埃梯梯古尔兹制泵(南京)有限公司2005 年 6 月NANJING GOULDS PUMPS CO.,LTD 埃梯梯古尔兹制泵(南京)有限公司第二版1 目录1.概述2.结构简介3.泵的安装4.启动运转及停机5.常见故障原因及消除方法6.水泵的成套性与保证条件NANJING GOULDS PUMPS CO.,LTD 埃梯梯古尔兹制泵(南京)有限公司第二版2 1、概述1.1(南古简介)长轴深井泵由单个或多个离心式或混流式叶轮和导流壳、扬水管、传动轴、泵座、电机等部件组成立式泵。泵座和电机位于井口(或水池)上部,电机的动力通过与扬水管同心的传动轴传递给叶轮轴,产生流量、扬程。深井泵是一种使用范围广泛的抽水、排水设备,适用于火电厂、水电站、钢铁厂、矿山、化工、消防、自来水、农业灌溉等行业。1.2 性能范围(按设计点) :流量 Q:3~2000m3/h 扬程 Hmax:300m 功率 Nmax:900kW 转速 n:2940、1460、980r/min 深井泵的性能参数详见选型样本。型号说明:例: 500RJC2000-31*2(20GHX/2)500 RJC 2000 - 31 * 2 — * 叶轮级数单级扬程( m)流量( m3/h )泵系列号机座号括号中型号为出口型号1.3 抽送的水应符合以下要求:温度不超过 40℃,固体物含量(按重量计)不大于0.06 %,酸碱度 PH值6.5 ~8.5 ,硫化氢含量不大于 1.5mg/l ,不含有任何油类。 (使用在深井中时,井筒应正直,不允许有双向弯曲。)NANJING GOULDS PUMPS CO.,LTD 埃梯梯古尔兹制泵(南京)有限公司第二版3 1.4 安全安装、使用人员必须认真阅读、理解安装使用说明书全部内容,严格按其要求操作,对不按其要求操作而引起人身伤害和机器故障,埃梯梯古尔兹制泵(南京)有限公司将不承担任何法律责任。安装、使用人员必须是受过专门训练、有一定技术经验的专业人员。在对深井泵进行任何机械、电气安装维护时,起吊、维护器具,必须安全可靠。在对深井泵进行安装、使用前后,设备基础、工作环境必须安全可靠。在对深井泵进行任何机械、电气安装维护前,必须把电机的总电源断开。在进行维护时,电机应停止转动。在进行维护时,如果电机的总电源没有断开,水泵有可能突然起动,造成严重伤害;如果电机的总电源没有断开,还有可能会造成电击、烧伤、死亡事故。1.5 选型须知正确选用深井泵可延长泵、电机、水井的使用寿命,必须十分注意。1.5.1 泵型号中的机座号是指该泵可以放入比机座号大25mm 的深井中, ...
