混凝土单层工业厂房课程设计

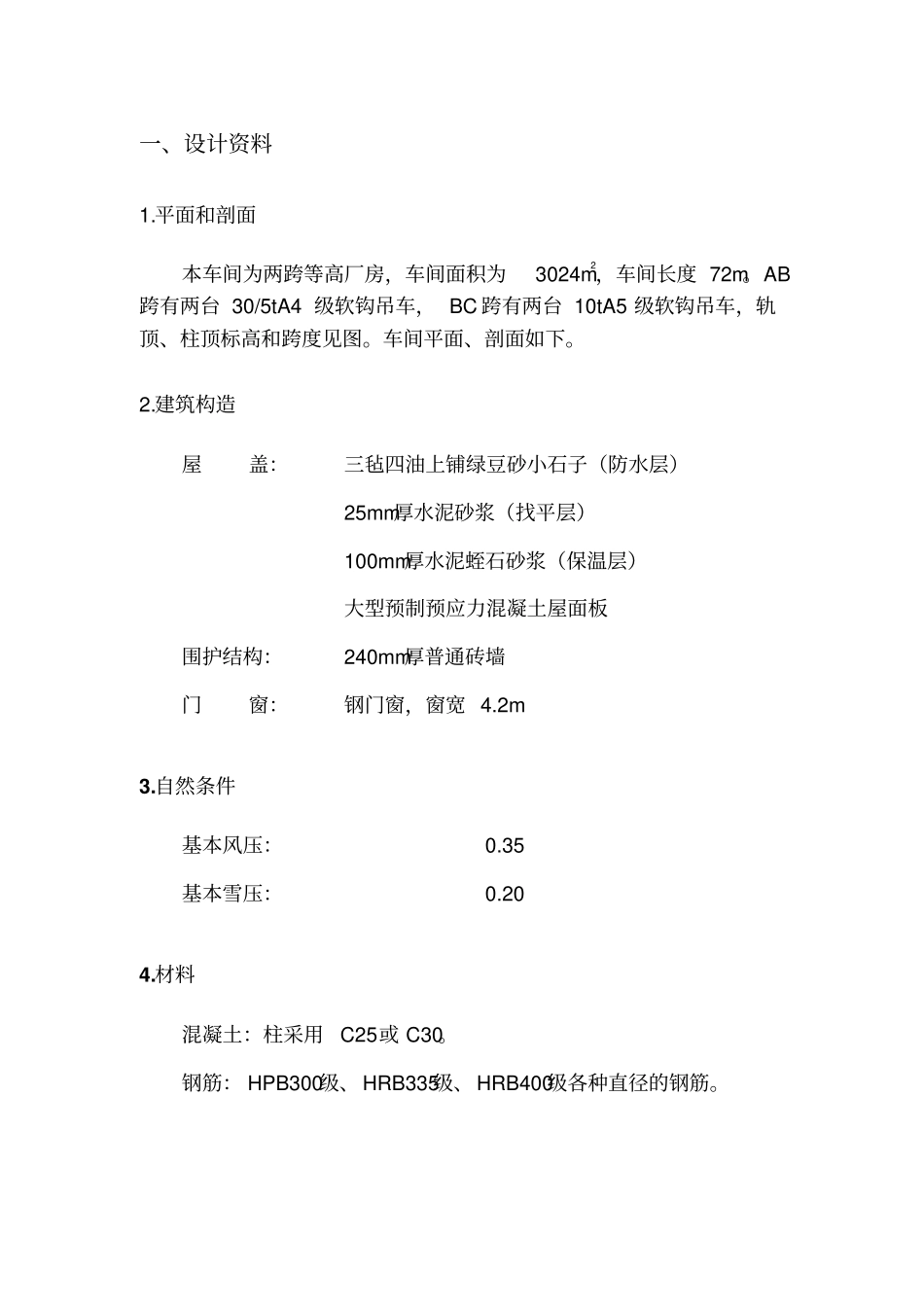

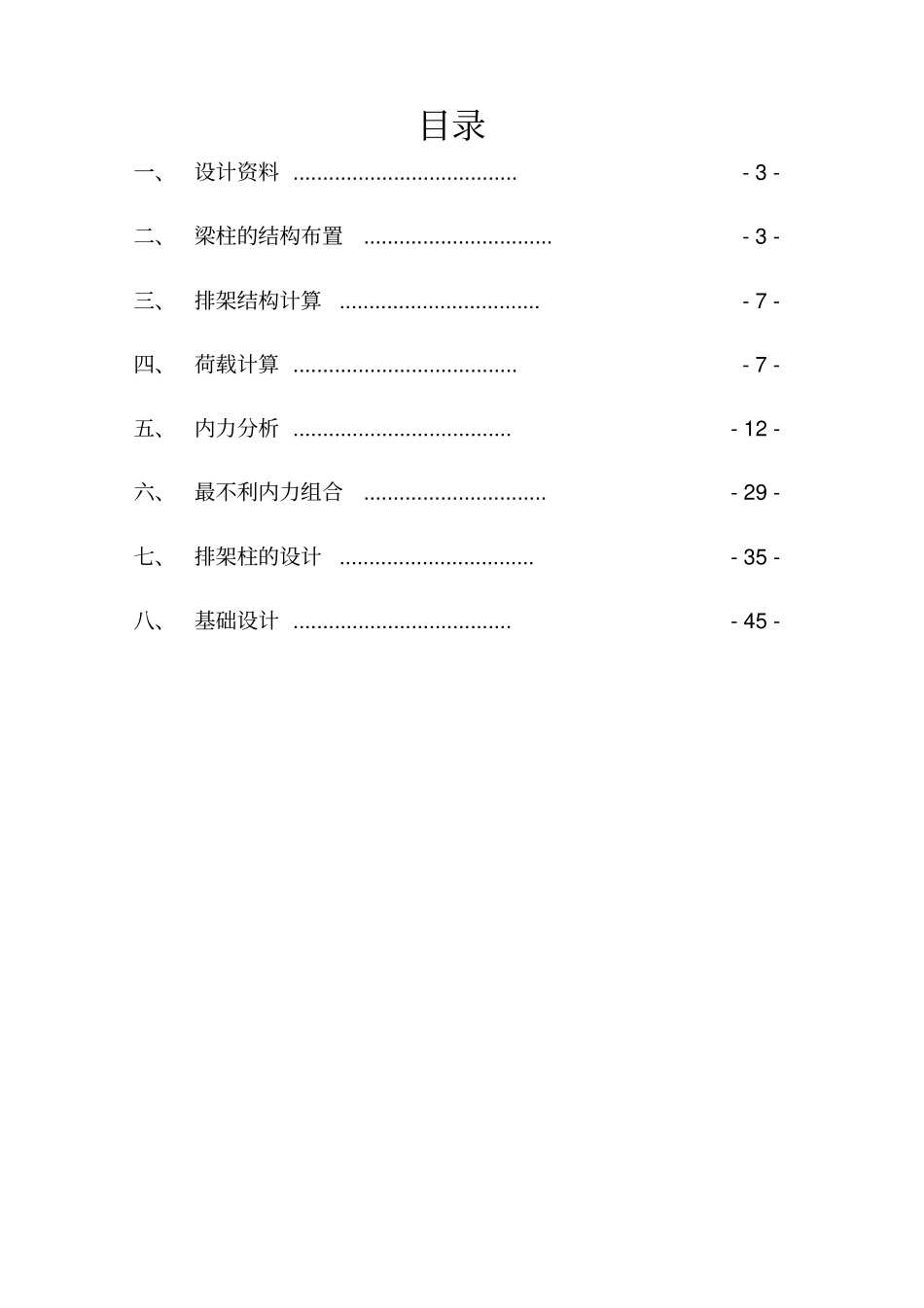

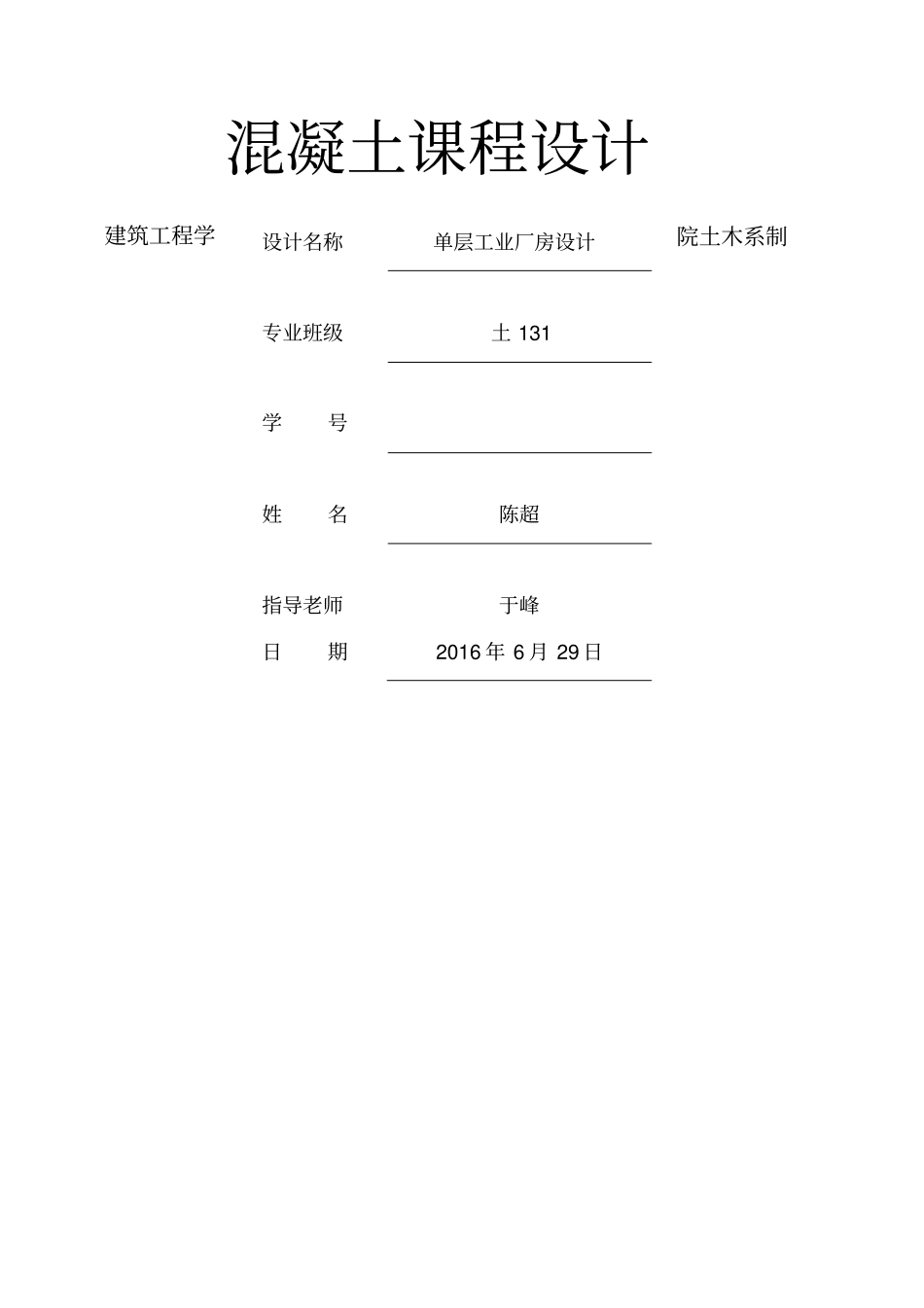

混凝土课程设计建筑工程学院土木系制设计名称单层工业厂房设计专业班级土 131 学号姓名陈超指导老师于峰日期2016 年 6 月 29 日目录一、设计资料 ...................................... - 3 - 二、梁柱的结构布置................................ - 3 - 三、排架结构计算.................................. - 7 - 四、荷载计算 ...................................... - 7 - 五、内力分析 ..................................... - 12 - 六、最不利内力组合............................... - 29 - 七、排架柱的设计................................. - 35 - 八、基础设计 ..................................... - 45 -一、设计资料1.平面和剖面本车间为两跨等高厂房，车间面积为3024m2，车间长度 72m。AB跨有两台 30/5tA4 级软钩吊车， BC 跨有两台 10tA5 级软钩吊车，轨顶、柱顶标高和跨度见图。车间平面、剖面如下。2.建筑构造屋盖：三毡四油上铺绿豆砂小石子（防水层）25mm厚水泥砂浆（找平层）100mm厚水泥蛭石砂浆（保温层）大型预制预应力混凝土屋面板围护结构：240mm厚普通砖墙门窗：钢门窗，窗宽 4.2m 3.自然条件基本风压：0.35基本雪压：0.204.材料混凝土：柱采用C25或 C30。钢筋： HPB300级、HRB335级、HRB400级各种直径的钢筋。5.部分构件自重构件名称标准图号选用型号允许荷载(kN/m2) 自重（kN/m2）备注屋架G415 YWJ24－1D 3.5 每榀112.75kN 屋架边缘高度 1.4米，屋架垂直高度2.8 米屋面板G410 YWB－2 2.46 1.4 自重包括灌缝吊车梁G323 DL9B 40.8 kN 每根吊车梁梁高 1.2 米连系梁、基础梁G320 16.7kN 每根轨道连接G325 0.8 kN/m 天沟板G410 TGB68－1 3.05 1.91 自重包括灌缝混凝土柱计算确定其他附件不考虑地基承载力特征值（已修正）单层工业厂房设计时，屋架对上部柱的偏心距取为20mm。构件使用环境为一类。室外地面标高为-0.450m。一、梁柱的结构布置1)排架柱尺寸的选定由图可知： AB跨轨顶标高＋ 11.45m，BC跨轨顶标高 11.15m，AB跨屋架顶标高 17.95m，BC跨屋架顶标高 18.1m 柱 全 高， 上 柱 高 度， 下 柱 高 度。上柱与全柱高的比值。边柱 A、C：上柱：□下柱： I中柱 B：上柱：□下柱： II 字形截面其余尺寸如下图所示。2)上下柱截面惯性矩及其比值. 1) 排架平面内边柱上柱：下柱：中柱上柱：下柱：2) 排架平...
