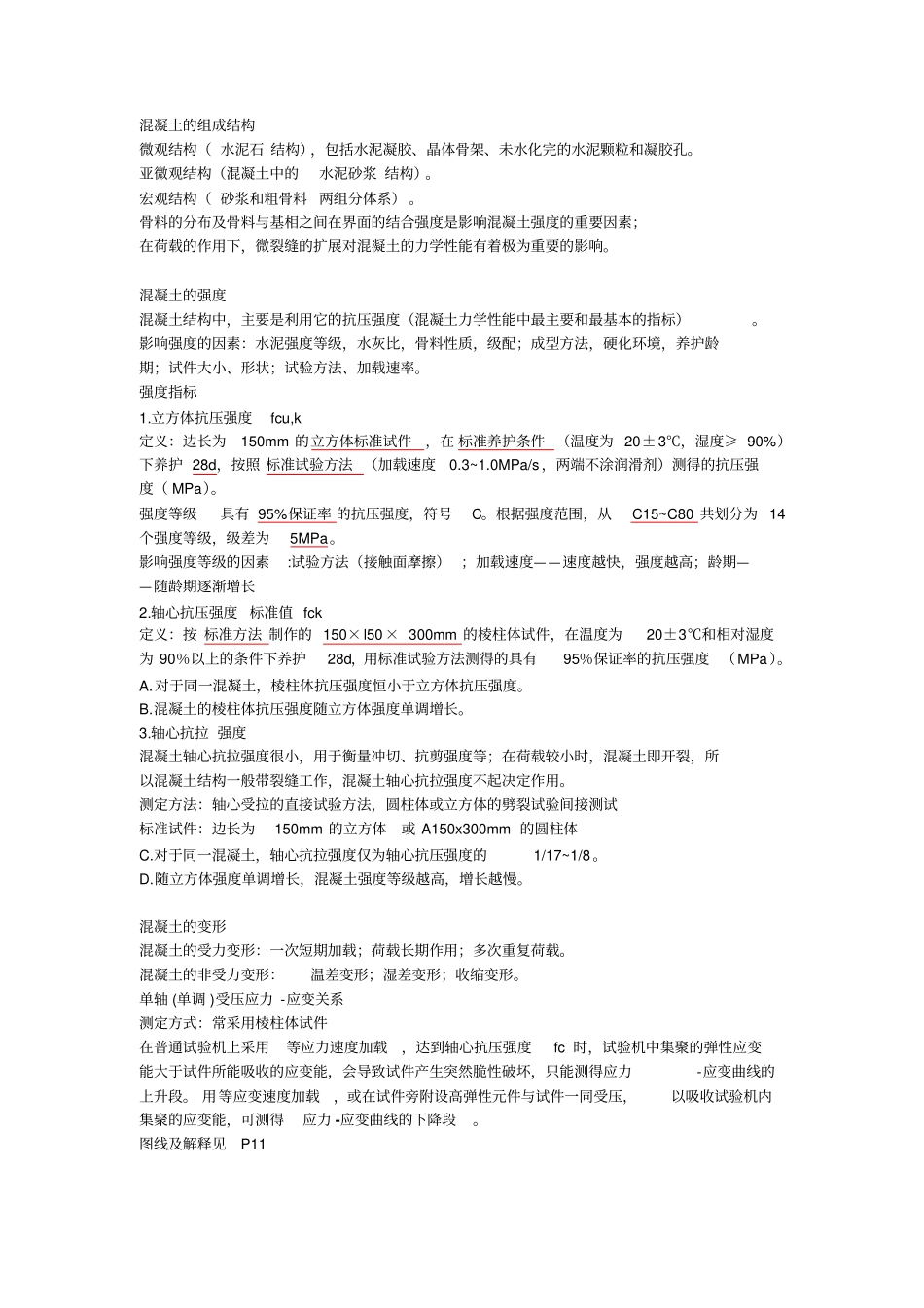

混凝土的组成结构微观结构（ 水泥石 结构），包括水泥凝胶、晶体骨架、未水化完的水泥颗粒和凝胶孔。亚微观结构（混凝土中的水泥砂浆 结构）。宏观结构（ 砂浆和粗骨料 两组分体系） 。骨料的分布及骨料与基相之间在界面的结合强度是影响混凝土强度的重要因素；在荷载的作用下，微裂缝的扩展对混凝土的力学性能有着极为重要的影响。混凝土的强度混凝土结构中，主要是利用它的抗压强度（混凝土力学性能中最主要和最基本的指标）。影响强度的因素：水泥强度等级，水灰比，骨料性质，级配；成型方法，硬化环境，养护龄期；试件大小、形状；试验方法、加载速率。强度指标1.立方体抗压强度fcu,k 定义：边长为150mm 的立方体标准试件，在 标准养护条件 （温度为 20±3℃，湿度≥ 90%）下养护 28d，按照 标准试验方法 （加载速度0.3~1.0MPa/s，两端不涂润滑剂）测得的抗压强度（ MPa）。强度等级具有 95%保证率 的抗压强度，符号C。根据强度范围，从C15~C80 共划分为 14个强度等级，级差为5MPa。影响强度等级的因素:试验方法（接触面摩擦） ；加载速度——速度越快，强度越高；龄期——随龄期逐渐增长2.轴心抗压强度 标准值 fck 定义：按 标准方法 制作的 150×l50× 300mm 的棱柱体试件，在温度为20±3℃和相对湿度为 90％以上的条件下养护28d，用标准试验方法测得的具有95％保证率的抗压强度 （MPa）。A.对于同一混凝土，棱柱体抗压强度恒小于立方体抗压强度。B.混凝土的棱柱体抗压强度随立方体强度单调增长。3.轴心抗拉 强度混凝土轴心抗拉强度很小，用于衡量冲切、抗剪强度等；在荷载较小时，混凝土即开裂，所以混凝土结构一般带裂缝工作，混凝土轴心抗拉强度不起决定作用。测定方法：轴心受拉的直接试验方法，圆柱体或立方体的劈裂试验间接测试标准试件：边长为150mm 的立方体或 A150x300mm 的圆柱体C.对于同一混凝土，轴心抗拉强度仅为轴心抗压强度的1/17~1/8。D.随立方体强度单调增长，混凝土强度等级越高，增长越慢。混凝土的变形混凝土的受力变形：一次短期加载；荷载长期作用；多次重复荷载。混凝土的非受力变形：温差变形；湿差变形；收缩变形。单轴 (单调 )受压应力 -应变关系测定方式：常采用棱柱体试件在普通试验机上采用等应力速度加载，达到轴心抗压强度fc 时，试验机中集聚的弹性应变能大于试件所能吸收的应变能，会导致试件产生突然脆性破坏，只能测得应力-应变曲线的上升段。 用等应变速度加...
