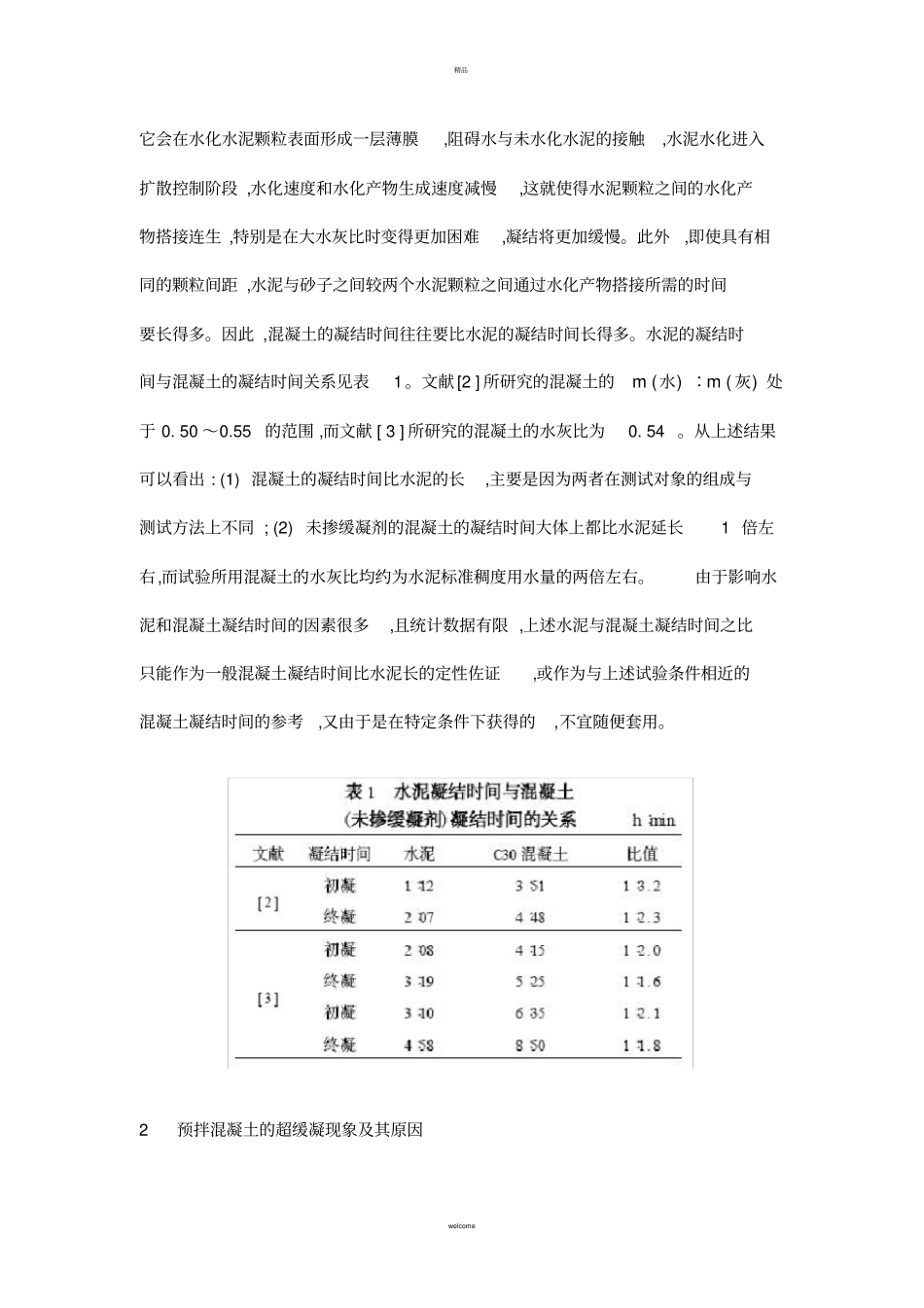

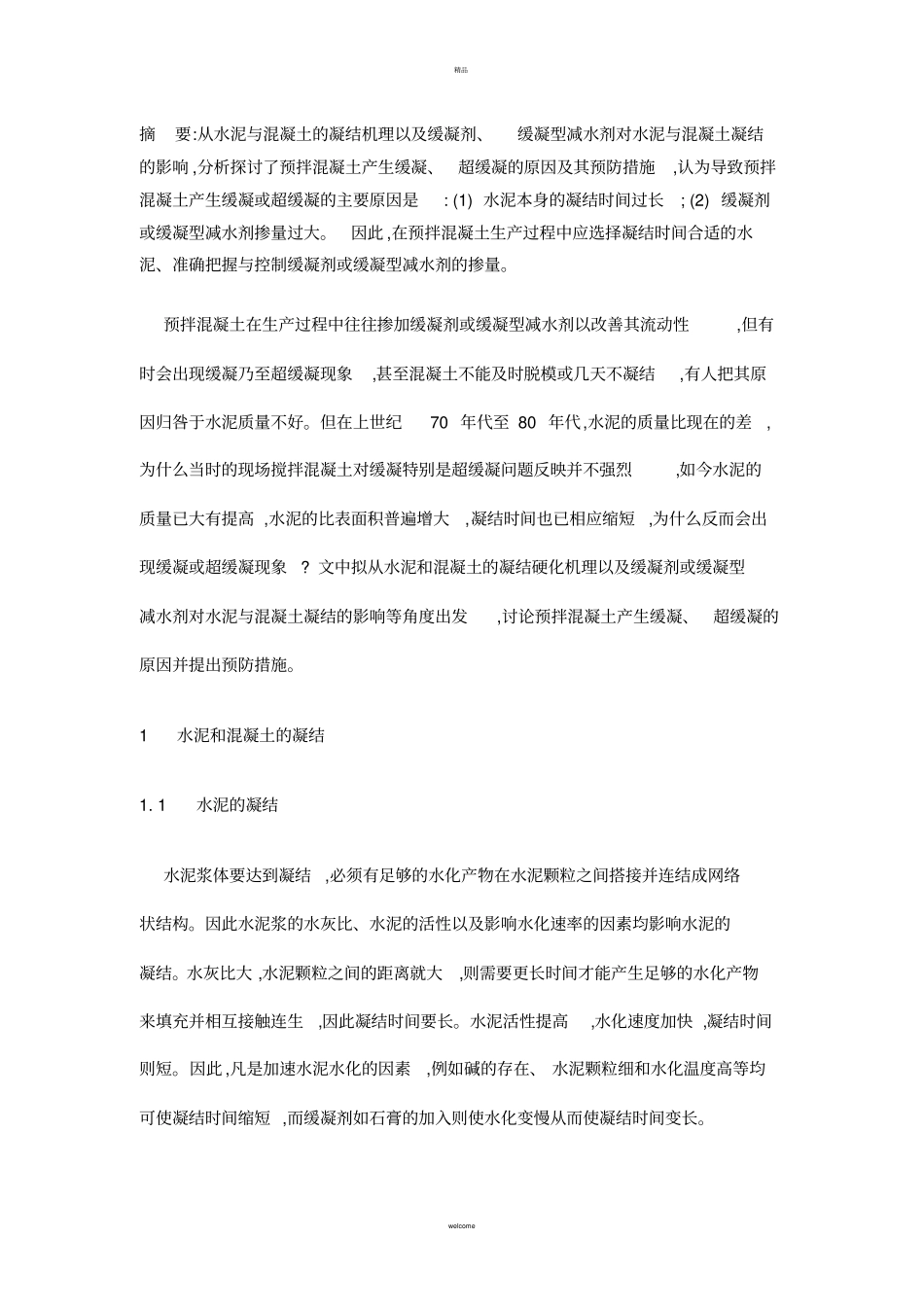

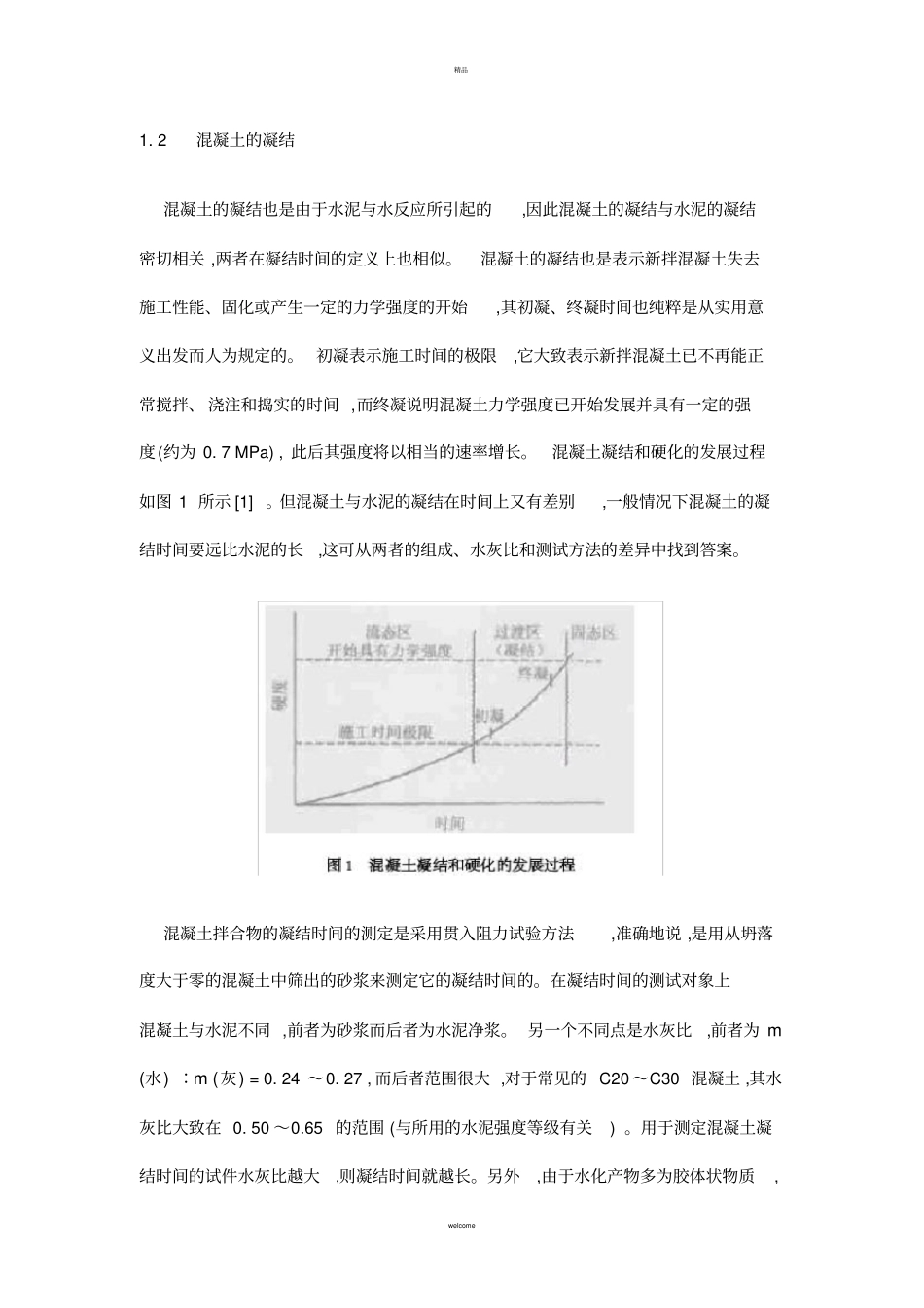

精品welcome 摘要:从水泥与混凝土的凝结机理以及缓凝剂、缓凝型减水剂对水泥与混凝土凝结的影响 ,分析探讨了预拌混凝土产生缓凝、超缓凝的原因及其预防措施,认为导致预拌混凝土产生缓凝或超缓凝的主要原因是: (1) 水泥本身的凝结时间过长; (2) 缓凝剂或缓凝型减水剂掺量过大。因此 ,在预拌混凝土生产过程中应选择凝结时间合适的水泥、准确把握与控制缓凝剂或缓凝型减水剂的掺量。预拌混凝土在生产过程中往往掺加缓凝剂或缓凝型减水剂以改善其流动性,但有时会出现缓凝乃至超缓凝现象,甚至混凝土不能及时脱模或几天不凝结,有人把其原因归咎于水泥质量不好。但在上世纪70 年代至 80 年代,水泥的质量比现在的差,为什么当时的现场搅拌混凝土对缓凝特别是超缓凝问题反映并不强烈,如今水泥的质量已大有提高 ,水泥的比表面积普遍增大,凝结时间也已相应缩短,为什么反而会出现缓凝或超缓凝现象? 文中拟从水泥和混凝土的凝结硬化机理以及缓凝剂或缓凝型减水剂对水泥与混凝土凝结的影响等角度出发,讨论预拌混凝土产生缓凝、超缓凝的原因并提出预防措施。1 水泥和混凝土的凝结1. 1 水泥的凝结水泥浆体要达到凝结,必须有足够的水化产物在水泥颗粒之间搭接并连结成网络状结构。因此水泥浆的水灰比、水泥的活性以及影响水化速率的因素均影响水泥的凝结。水灰比大 ,水泥颗粒之间的距离就大,则需要更长时间才能产生足够的水化产物来填充并相互接触连生,因此凝结时间要长。水泥活性提高,水化速度加快 ,凝结时间则短。因此 ,凡是加速水泥水化的因素,例如碱的存在、 水泥颗粒细和水化温度高等均可使凝结时间缩短 ,而缓凝剂如石膏的加入则使水化变慢从而使凝结时间变长。精品welcome 1. 2 混凝土的凝结混凝土的凝结也是由于水泥与水反应所引起的,因此混凝土的凝结与水泥的凝结密切相关 ,两者在凝结时间的定义上也相似。混凝土的凝结也是表示新拌混凝土失去施工性能、固化或产生一定的力学强度的开始,其初凝、终凝时间也纯粹是从实用意义出发而人为规定的。 初凝表示施工时间的极限,它大致表示新拌混凝土已不再能正常搅拌、 浇注和捣实的时间 ,而终凝说明混凝土力学强度已开始发展并具有一定的强度(约为 0. 7 MPa) , 此后其强度将以相当的速率增长。混凝土凝结和硬化的发展过程如图 1 所示 [1] 。但混凝土与水泥的凝结在时间上又有差别,一般情况下混凝土的凝结时间要远比水泥的长,这可从两者的组成、水灰比和测试方法的差异中找到答案...
