齿轮传动设计课程设计

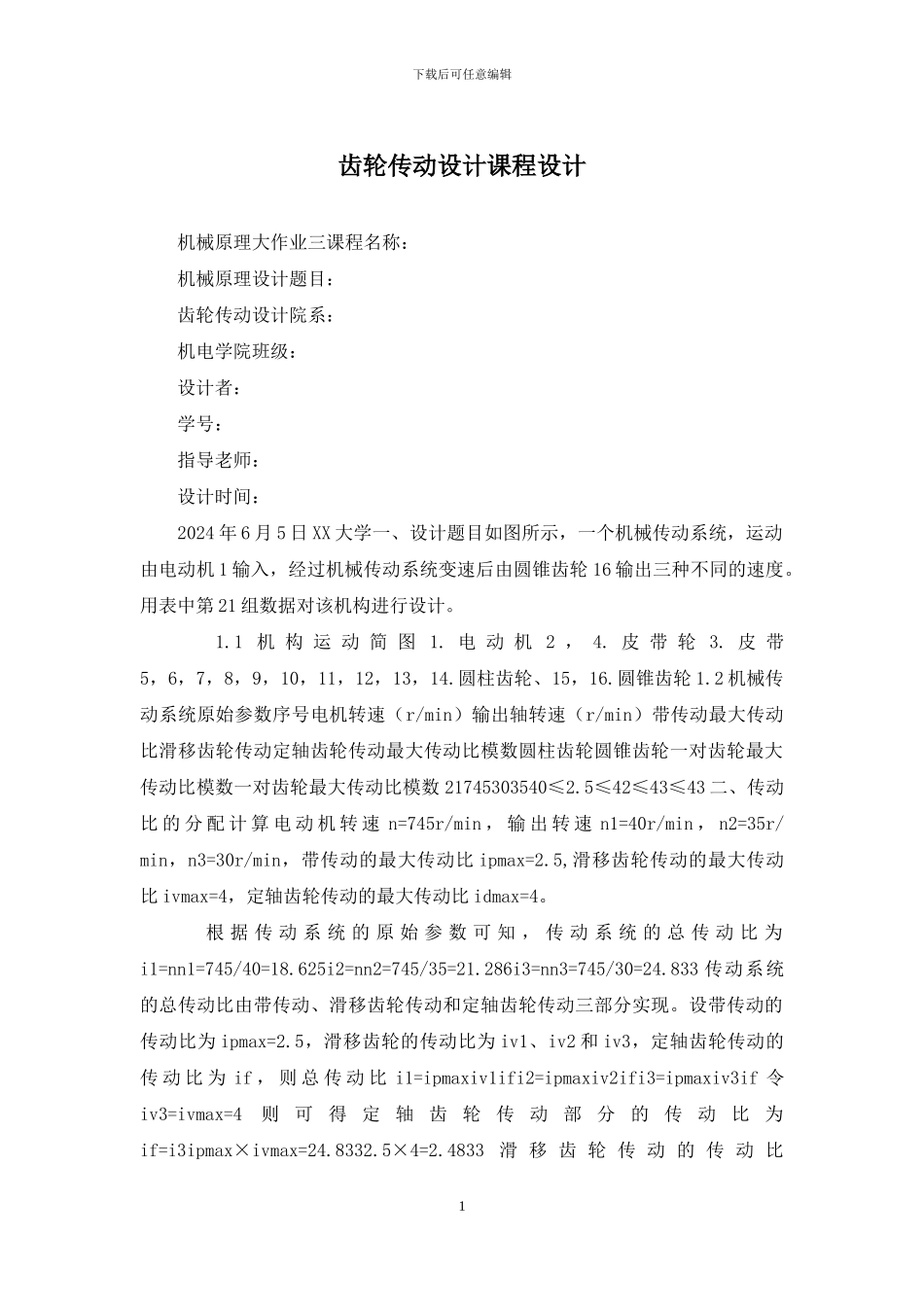

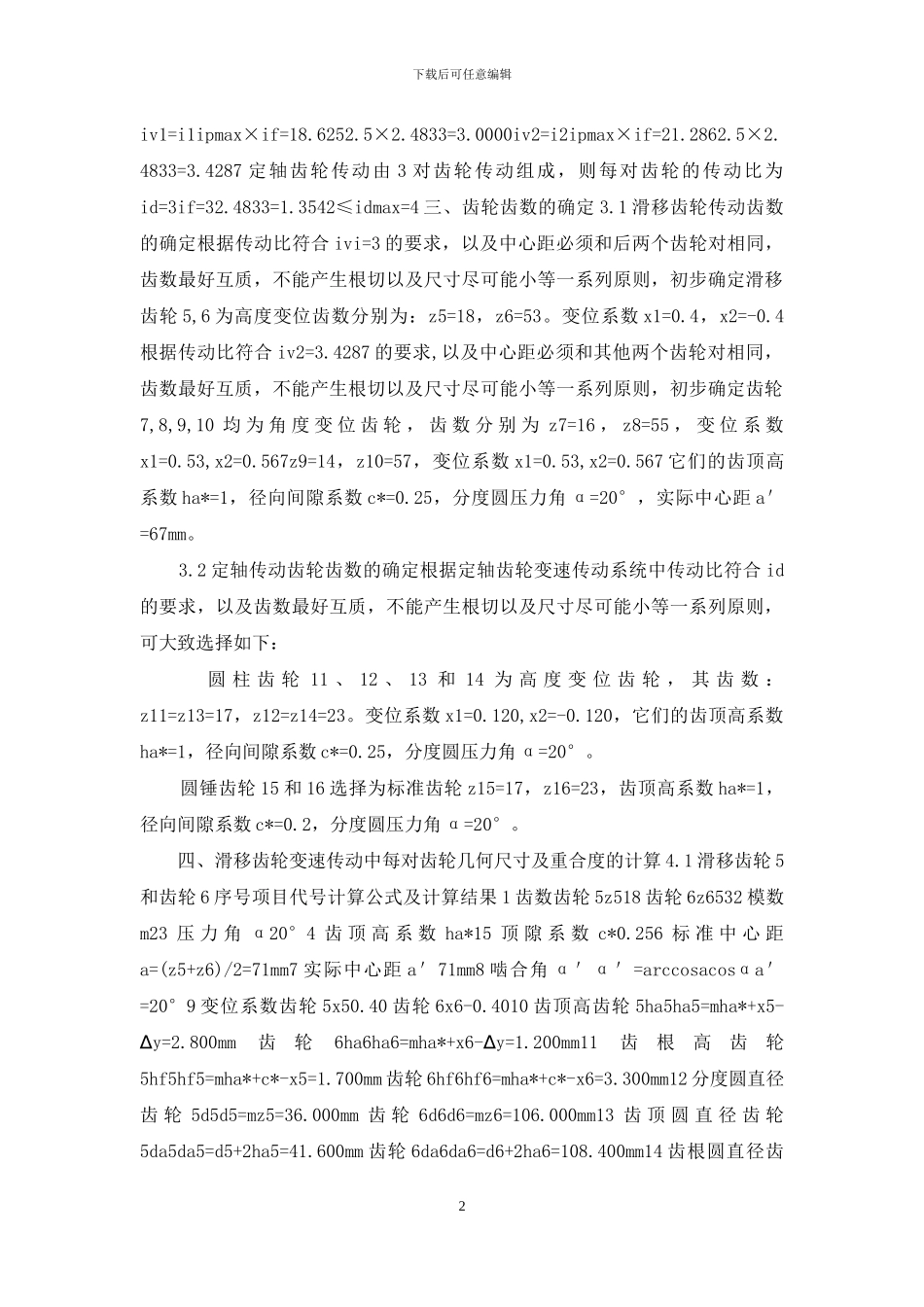

下载后可任意编辑齿轮传动设计课程设计 机械原理大作业三课程名称： 机械原理设计题目： 齿轮传动设计院系： 机电学院班级： 设计者： 学号： 指导老师： 设计时间： 2024 年 6 月 5 日 XX 大学一、设计题目如图所示，一个机械传动系统，运动由电动机 1 输入，经过机械传动系统变速后由圆锥齿轮 16 输出三种不同的速度。用表中第 21 组数据对该机构进行设计。 1.1 机 构 运 动 简 图 1. 电 动 机 2 ， 4. 皮 带 轮 3. 皮 带5，6，7，8，9，10，11，12，13，14.圆柱齿轮、15，16.圆锥齿轮 1.2 机械传动系统原始参数序号电机转速（r/min）输出轴转速（r/min）带传动最大传动比滑移齿轮传动定轴齿轮传动最大传动比模数圆柱齿轮圆锥齿轮一对齿轮最大传动比模数一对齿轮最大传动比模数 21745303540≤2.5≤42≤43≤43 二、传动比 的 分 配 计 算 电 动 机 转 速 n=745r/min ， 输 出 转 速 n1=40r/min ， n2=35r/min，n3=30r/min，带传动的最大传动比 ipmax=2.5,滑移齿轮传动的最大传动比 ivmax=4，定轴齿轮传动的最大传动比 idmax=4。 根 据 传 动 系 统 的 原 始 参 数 可 知 ， 传 动 系 统 的 总 传 动 比 为i1=nn1=745/40=18.625i2=nn2=745/35=21.286i3=nn3=745/30=24.833 传动系统的总传动比由带传动、滑移齿轮传动和定轴齿轮传动三部分实现。设带传动的传动比为 ipmax=2.5，滑移齿轮的传动比为 iv1、iv2 和 iv3，定轴齿轮传动的传 动 比 为 if ， 则 总 传 动 比 i1=ipmaxiv1ifi2=ipmaxiv2ifi3=ipmaxiv3if 令iv3=ivmax=4则可得定轴齿轮传动部分的传动比为if=i3ipmax×ivmax=24.8332.5×4=2.4833 滑 移 齿 轮 传 动 的 传 动 比1下载后可任意编辑iv1=i1ipmax×if=18.6252.5×2.4833=3.0000iv2=i2ipmax×if=21.2862.5×2.4833=3.4287 定轴齿轮传动由 3 对齿轮传动组成，则每对齿轮的传动比为id=3if=32.4833=1.3542≤idmax=4 三、齿轮齿数的确定 3.1 滑移齿轮传动齿数的确定根据传动比符合 ivi=3 的要求，以及中心距必须和后两个齿轮对相同，齿数最好互质，不能产生根切以及尺寸尽可能小等一系列原则，初步确定滑移齿轮 5,6 为高度变位齿数分别为：z5=18，z6=53。变位系数 x1=0.4，x2=-0.4根据传动比符合 iv2=3.4287 的要求,以及中心距必须和其他两个齿轮对相同，齿数最好互质，不能产生根切以及尺寸尽可能小...
