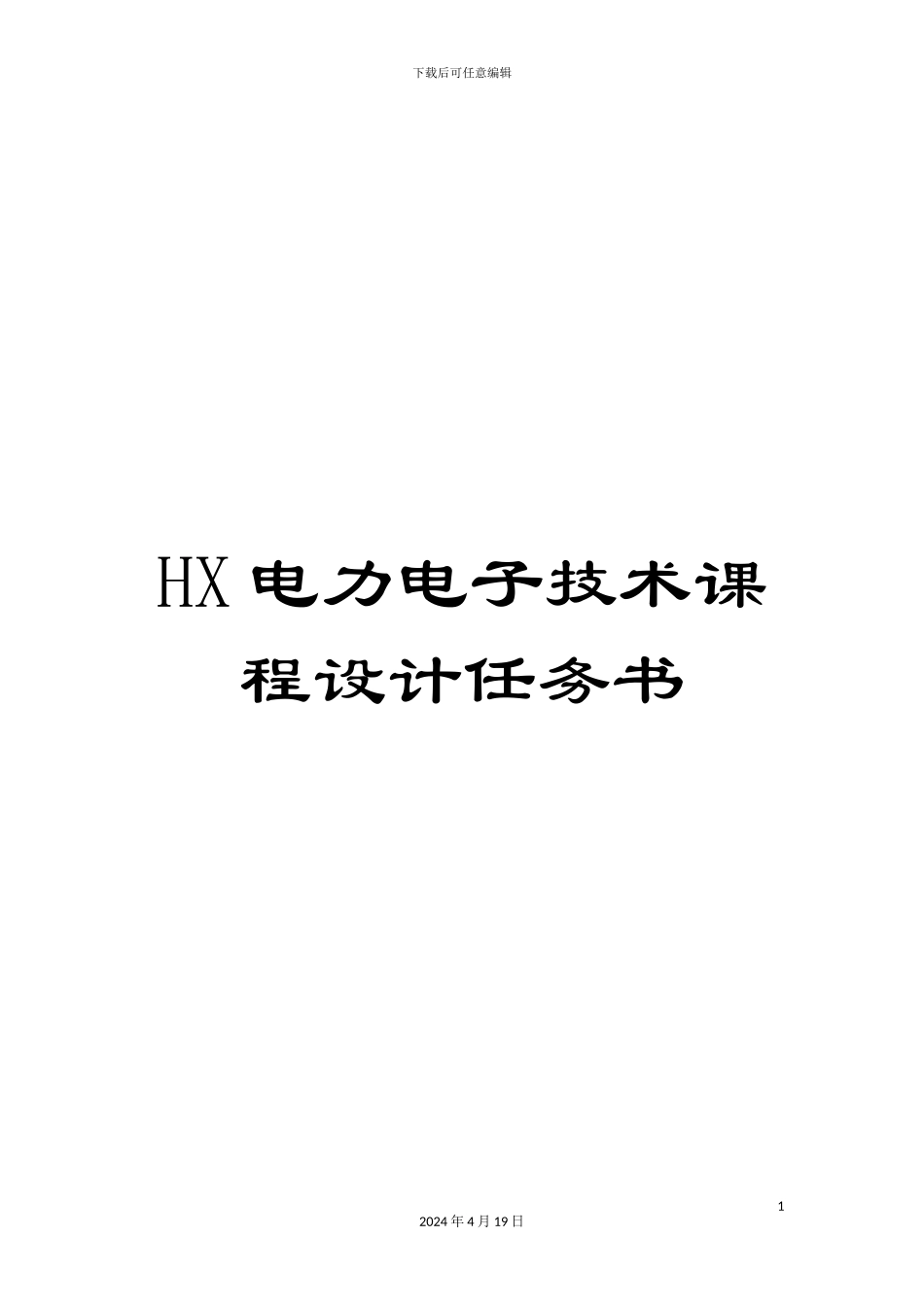

HX电力电子技术课程设计任务书

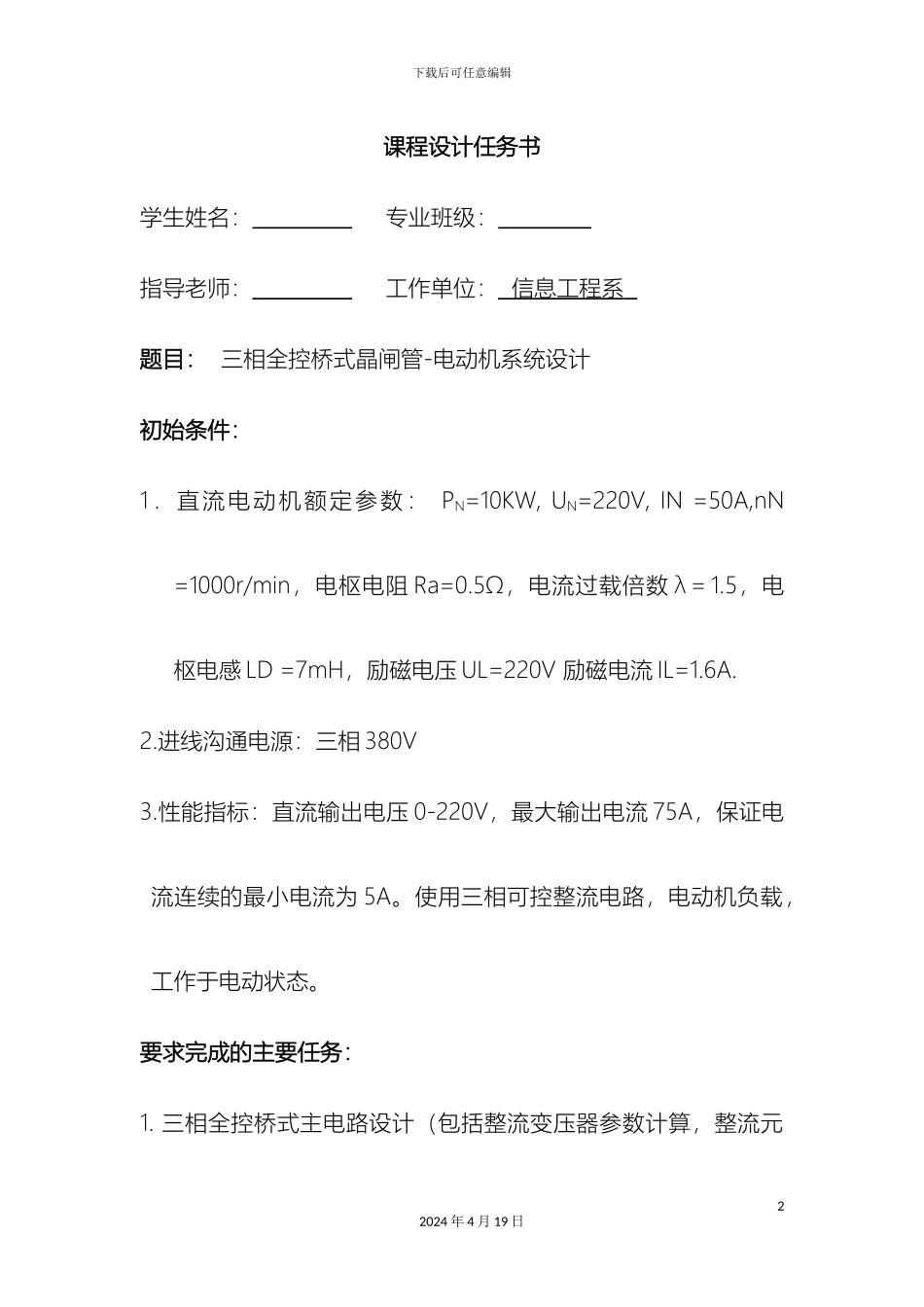

下载后可任意编辑HX 电力电子技术课程设计任务书12024 年 4 月 19 日下载后可任意编辑课程设计任务书学生姓名： 专业班级： 指导老师： 工作单位： 信息工程系 题目： 三相全控桥式晶闸管-电动机系统设计初始条件：1．直流电动机额定参数： PN=10KW, UN=220V, IN =50A,nN =1000r/min，电枢电阻 Ra=0.5Ω，电流过载倍数 λ＝1.5，电枢电感 LD =7mH，励磁电压 UL=220V 励磁电流 IL=1.6A. 2.进线沟通电源：三相 380V3.性能指标：直流输出电压 0-220V，最大输出电流 75A，保证电流连续的最小电流为 5A。使用三相可控整流电路，电动机负载，工作于电动状态。要求完成的主要任务：1. 三相全控桥式主电路设计（包括整流变压器参数计算，整流元22024 年 4 月 19 日下载后可任意编辑件定额的选择，平波电抗器电感量的计算等）,讨论晶闸管电路对电网及系统功率因数的影响。2.触发电路设计。触发电路选型（可使用集成触发器），同步信号的定相等。3.晶闸管的过电压保护与过电流保护电路设计。4.提供系统电路图纸不少于一张。课程设计说明书应严格按统一格式打印，资料齐全，坚决杜绝抄袭，雷同现象。应画出单元电路图和整体电路原理图，给出系统参数计算过程，图纸、元器件符号及文字符号符合国家标准。时间安排： .1.14～ .1.15 收集资料，确定设计方案 .1.16～ .1.17 系统设计 .1.18～ .1.19 撰写课程设计论文及答辩32024 年 4 月 19 日下载后可任意编辑指导老师签名： 年 月 日 42024 年 4 月 19 日下载后可任意编辑课程设计任务书学生姓名： 专业班级： 指导老师： 工作单位： 信息工程系 题目： 可逆变流装置的设计初始条件：1．直流电动机负载，电动机额定参数为：40KW，440V，104 Ａ ，1000 ｒ/min，电枢电阻 Ra＝0.3Ω，电流过载倍数 λ＝1.5， 2.进线沟通电源：三相 380V3.性能要求：直流输出电压 0-440V，最大输出电流 156A，保证电流连续的最小电流为 10A，采纳三相桥式反并联可逆线路，电机可实现四象限运行。要求完成的主要任务：1.三相全控桥式反并联可逆线路设计（计算整流变压器容量，选择元件的额定参数）。讨论晶闸管电路对电网及功率因数52024 年 4 月 19 日下载后可任意编辑的影响。2.触发电路设计（触发电路的选型，同步信号的定相等）。3.晶闸管的过电压保护与过电流保护电路设计。4.系统原理与环流分析。5.提供系统电路图纸至少一张。课程设计说明书...
