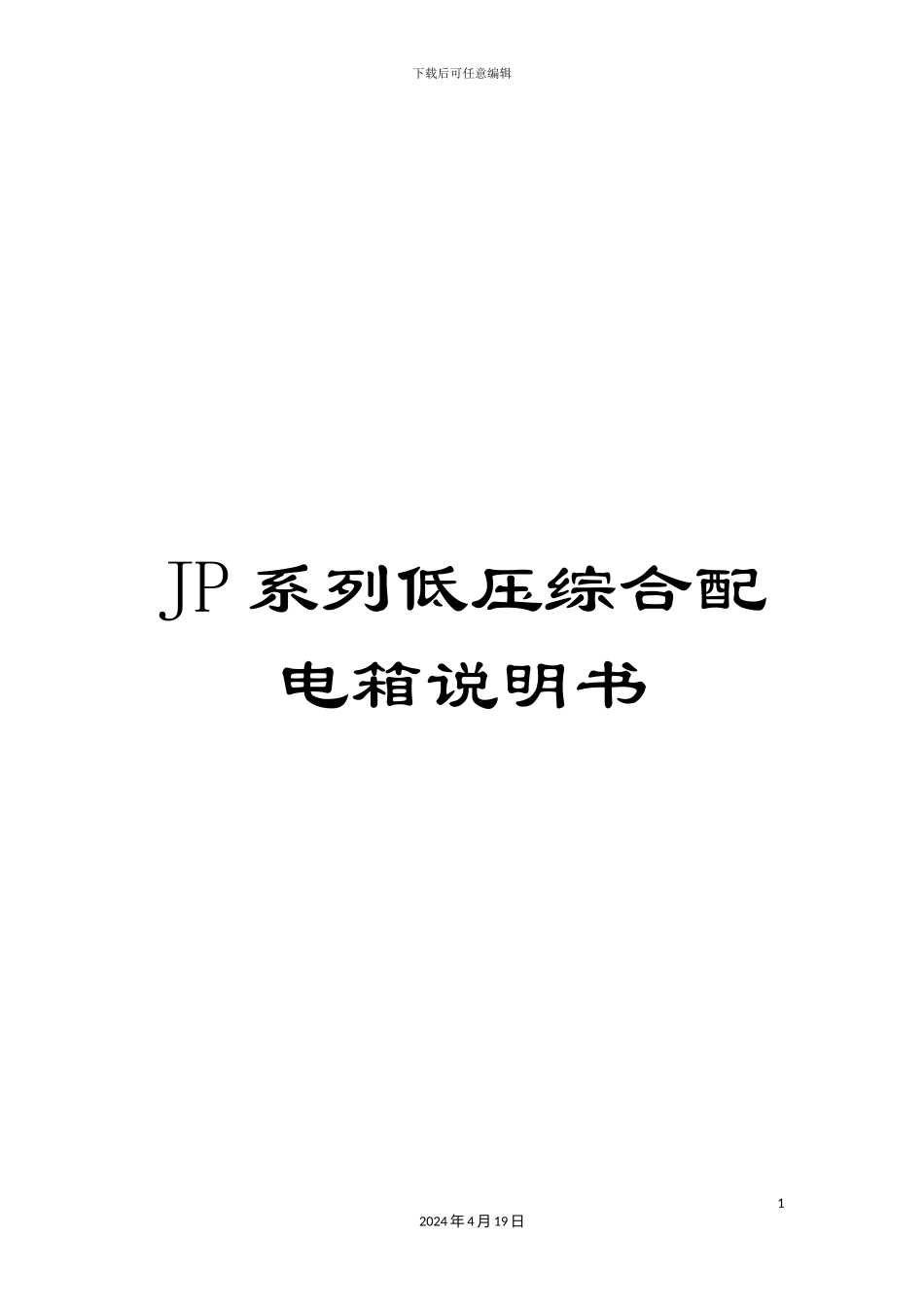

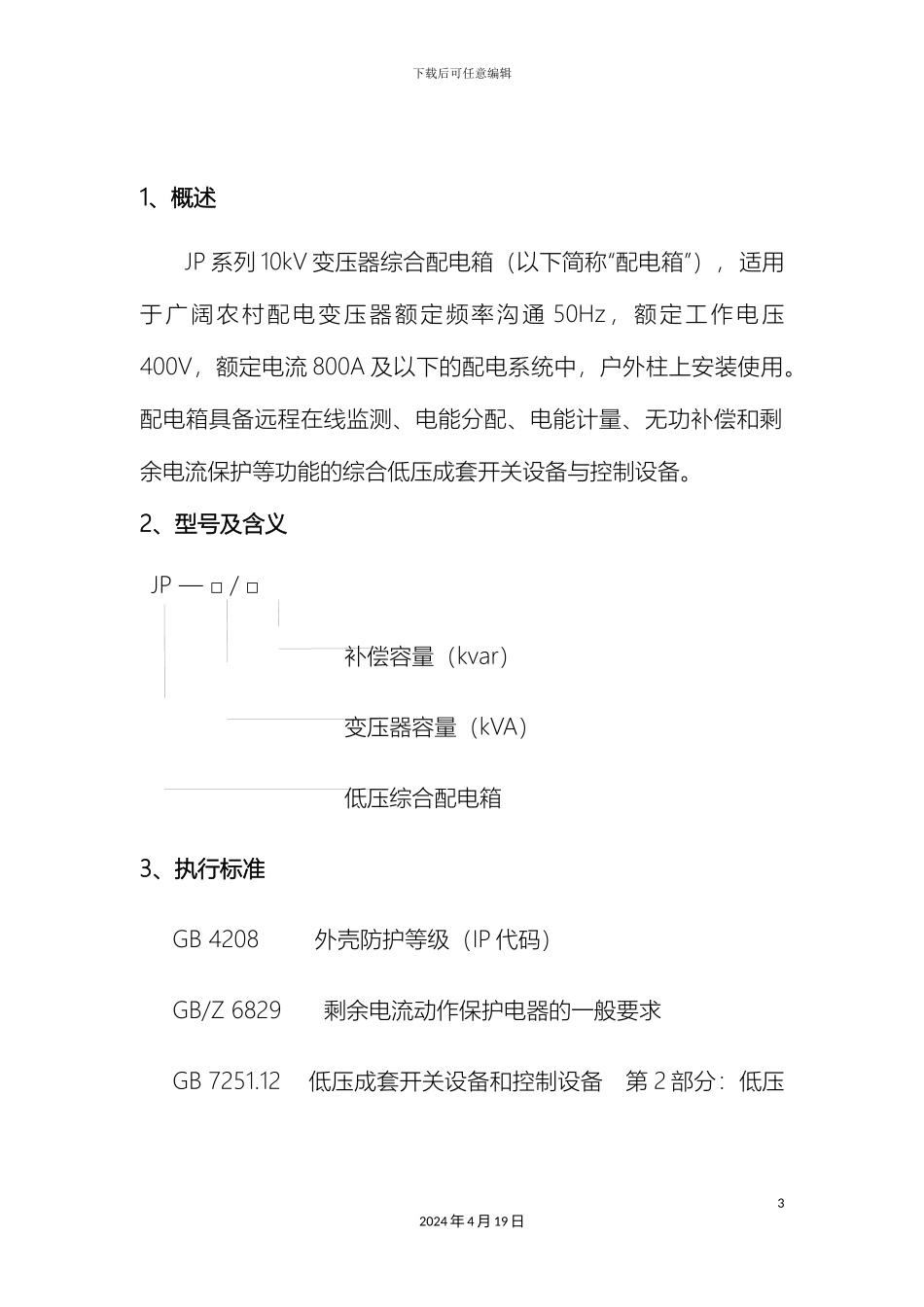

下载后可任意编辑JP 系列低压综合配电箱说明书12024 年 4 月 19 日下载后可任意编辑JP 系列低压综合配电箱安装使用说明书22024 年 4 月 19 日下载后可任意编辑1、概述JP 系列 10kV 变压器综合配电箱（以下简称“配电箱”），适用于广阔农村配电变压器额定频率沟通 50Hz，额定工作电压400V，额定电流 800A 及以下的配电系统中，户外柱上安装使用。配电箱具备远程在线监测、电能分配、电能计量、无功补偿和剩余电流保护等功能的综合低压成套开关设备与控制设备。2、型号及含义JP — □ / □ 补偿容量（kvar） 变压器容量（kVA） 低压综合配电箱3、执行标准GB 4208 外壳防护等级（IP 代码）GB/Z 6829 剩余电流动作保护电器的一般要求GB 7251.12 低压成套开关设备和控制设备 第 2 部分：低压32024 年 4 月 19 日下载后可任意编辑成套开关设备和控制设备 第 2 部分：成套电力开关和控制设备GB/T 10233 低压成套开关设备和电控设备基本试验方法GB 13955 剩余电流动作保护装置安装和运行GB 14048.2 低压开关设备和控制设备 第 2 部分：断路器GB/T 15576 低压成套无功功率补偿装置GB/T 17626.2 电磁兼容 试验和测量技术 静电放电抗扰度试验GB/T 17626.3 电磁兼容 试验和测量技术 射频电磁场辐射抗扰度试验GB/T 17626.4 电磁兼容 试验和测量技术 电快速瞬变脉冲群抗扰度试验GB/T 17626.5 电磁兼容 试验和测量技术 浪涌（冲击）抗扰度试验42024 年 4 月 19 日下载后可任意编辑DL/T 375 户外配电箱通用技术条件DL/T 499 农村低压电力技术规程DL/T 614 多功能电能表DL/T 620 沟通电气装置的过电压保护和绝缘配合4、使用环境条件配电箱的使用环境条件，见表 1。表 1 使用环境条件序号名 称单位标准参数值1周围空气温度最高气温℃+45最低气温-252海拔m≤10003湿度%≤904耐受地震能力（水平加速度）m/s20.2g5安装方式非落地式6安装地点环境无易燃、无爆炸、无导电尘埃、烟雾、蒸汽和腐蚀性介质等严重影响电器元件电气性能的场所，同时安装地点无剧烈震动和冲击，安装倾斜度不超过 5°5、主要技术参数52024 年 4 月 19 日下载后可任意编辑 配电箱的主要技术参数，见表 2、表 3。表 2 200kVA 配变用，1 进 3 出，有补偿配电箱主要技术参数序号名 称单位标准参数值1额定工作电压V沟通 4002额定频率Hz503额定绝缘电压V沟通 6604保护控制单元进线熔断器式隔...
