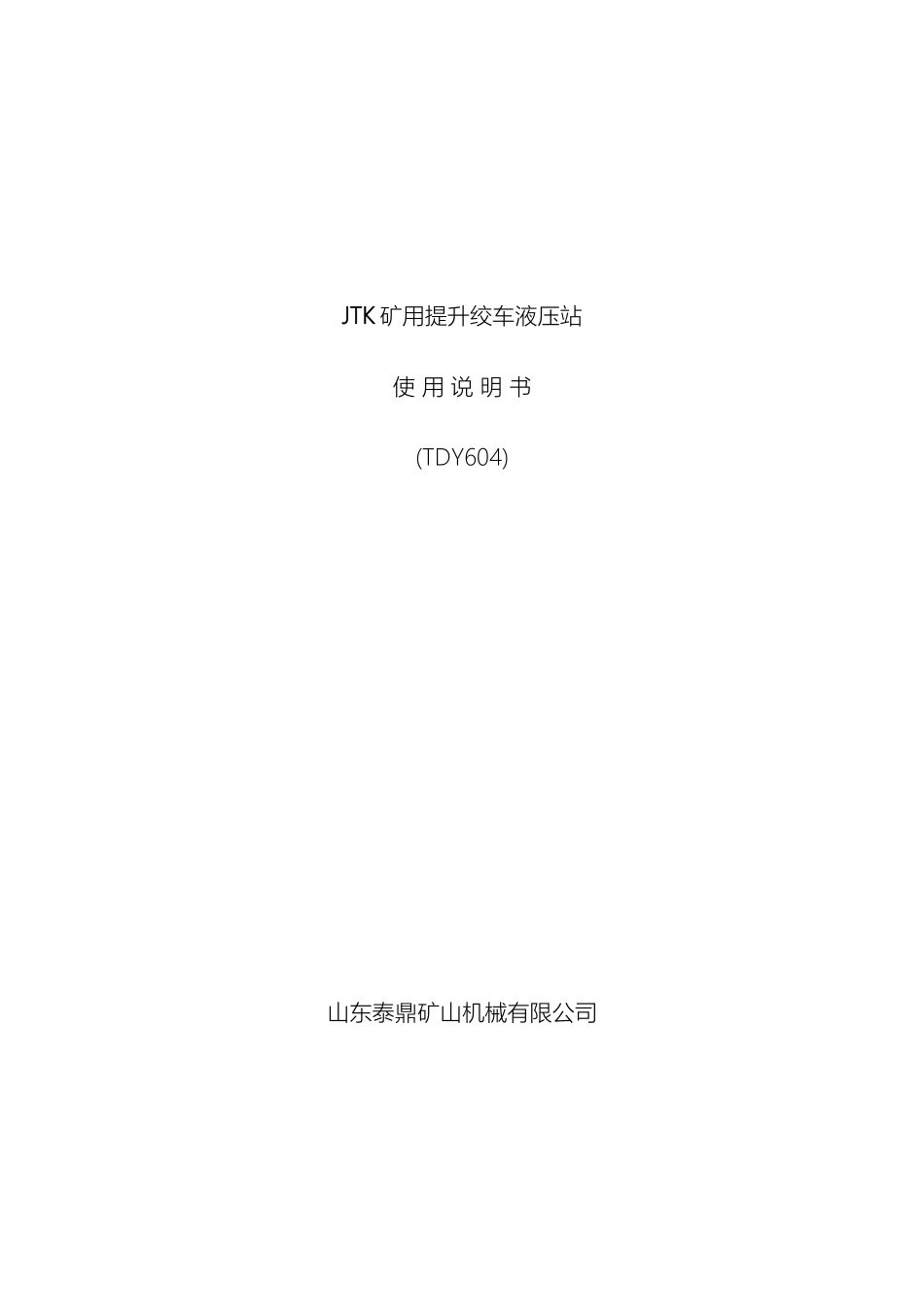

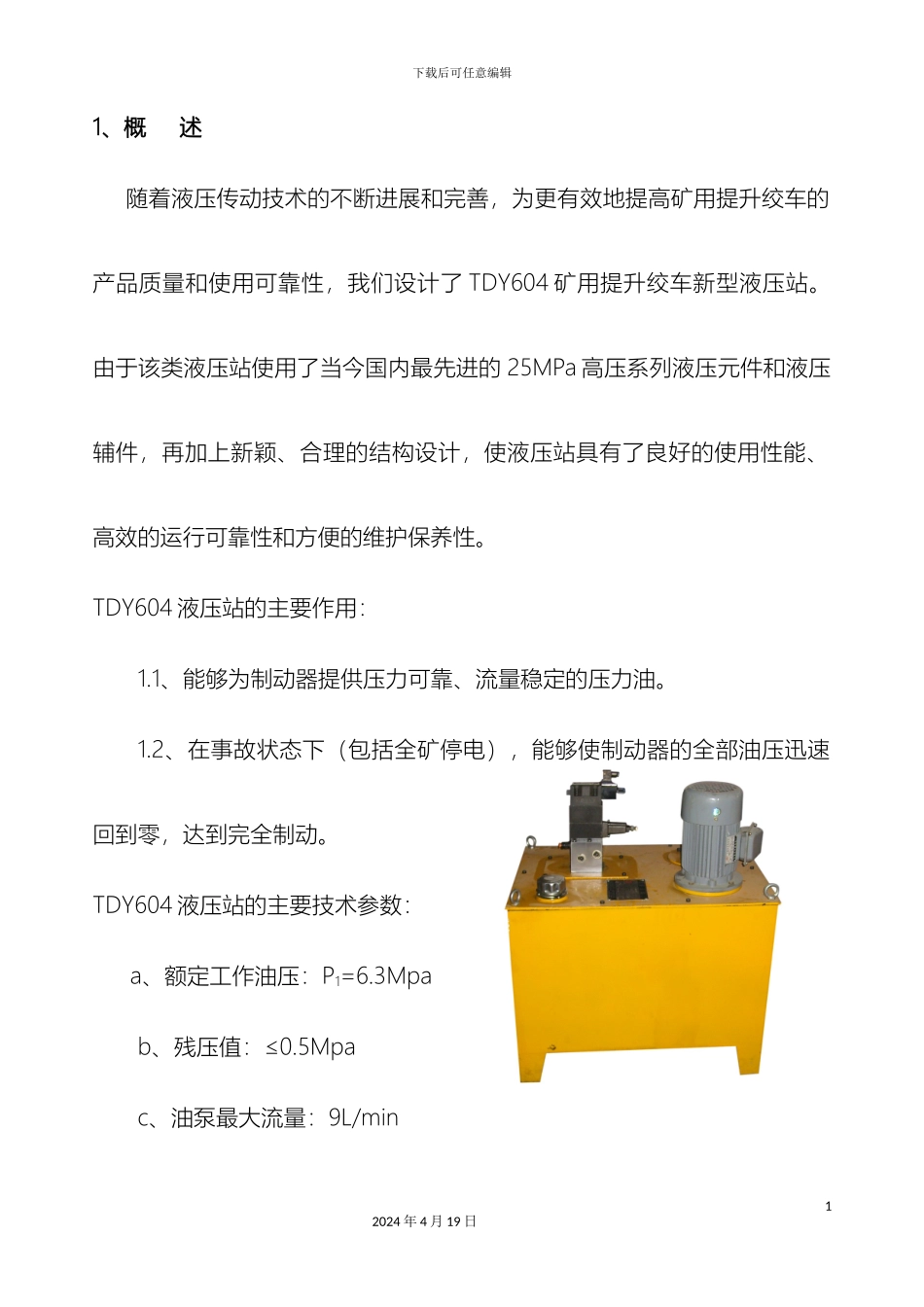

下载后可任意编辑JTKD 液压站说明书12024 年 4 月 19 日JTK 矿用提升绞车液压站使 用 说 明 书 (TDY604)山东泰鼎矿山机械有限公司下载后可任意编辑1、概 述随着液压传动技术的不断进展和完善，为更有效地提高矿用提升绞车的产品质量和使用可靠性，我们设计了 TDY604 矿用提升绞车新型液压站。由于该类液压站使用了当今国内最先进的 25MPa 高压系列液压元件和液压辅件，再加上新颖、合理的结构设计，使液压站具有了良好的使用性能、高效的运行可靠性和方便的维护保养性。TDY604 液压站的主要作用：1.1、能够为制动器提供压力可靠、流量稳定的压力油。1.2、在事故状态下（包括全矿停电），能够使制动器的全部油压迅速回到零，达到完全制动。TDY604 液压站的主要技术参数：a、额定工作油压：P1=6.3Mpa b、残压值：≤0.5Mpac、油泵最大流量：9L/min12024 年 4 月 19 日下载后可任意编辑d、油箱容积：170Le、正常工作油温：15℃～60℃f、液压油牌号：夏季：N46 抗磨液压油冬季：N32 抗磨液压油g、油泵驱动电机：Y90L-4-B5 1.5KW 380Vh、液压站油液清洁度：NAS1638-10 级2、液压站的工作原理2.1、电机启动后，电磁换向阀通电，油液经过电磁换向阀右位流入油缸，活塞杆伸出，工作制动器松开，提升机正常运转；2.2、电磁换向失电时，两位四通电磁换向阀处于左位，油缸油液经两位四通电磁换向阀直接流回油箱，活塞杆收回，制动器抱闸。3、故障处理液压站在具体调试过程中和正常使用过程中，可能会出现的故障，将可能出现的常见故障及处理方法介绍如下：3.1、油泵启动以后，经过 1min 至 1.5min，压力表显示仍为零。原因可22024 年 4 月 19 日下载后可任意编辑能是油温太低或电机反转导致油泵吸不上油。处理方法：将油待机加热到摄氏 15 摄氏度以上或将电机转向改为右旋。3.2、在长期使用中，液压站最高工作油压逐渐下降，直至松不开闸。其原因是电磁换向阀的阀芯因为长期使用磨损严重所至。处理方法：更换新的元件。3.3、工作油压正常，但松不开闸。其原因是电磁换向阀所需的电压过低或过高或阀芯被污物卡死或电控柜内的电器故障导致电磁换向阀无法换向所至。处理方法：检查电气线路及电磁换向阀线圈及清洗电磁换向阀。3.4、液压站常见故障及排除方法：故障现象 1：严重噪音故 障产 生 的 原 因消 除 方 法油泵吸空吸入滤油器堵塞清洁或换新的滤油器在吸入管道中有漏气，例如，油管损坏，密封件损坏打开、...
