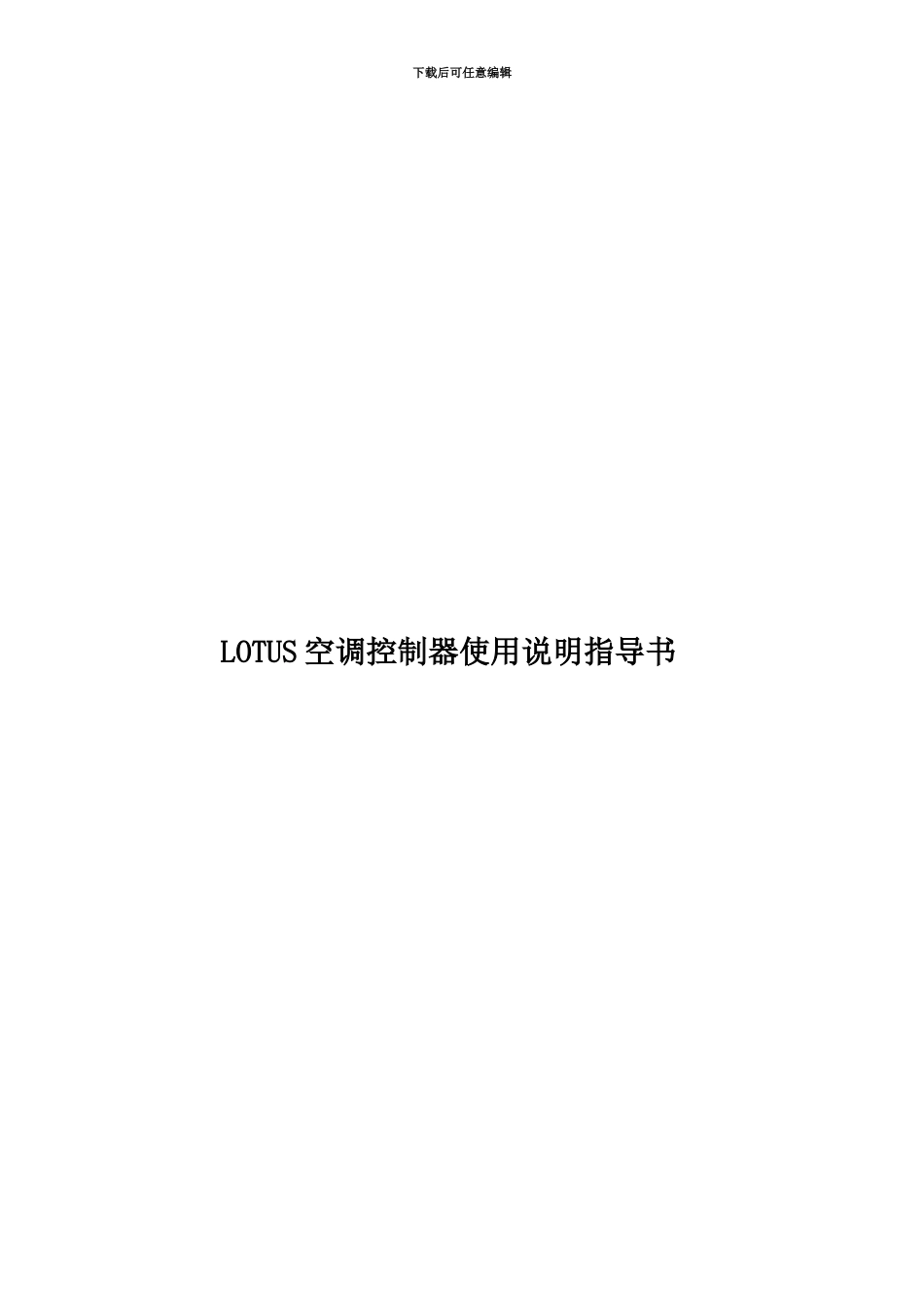

LOTUS空调控制器使用说明指导书

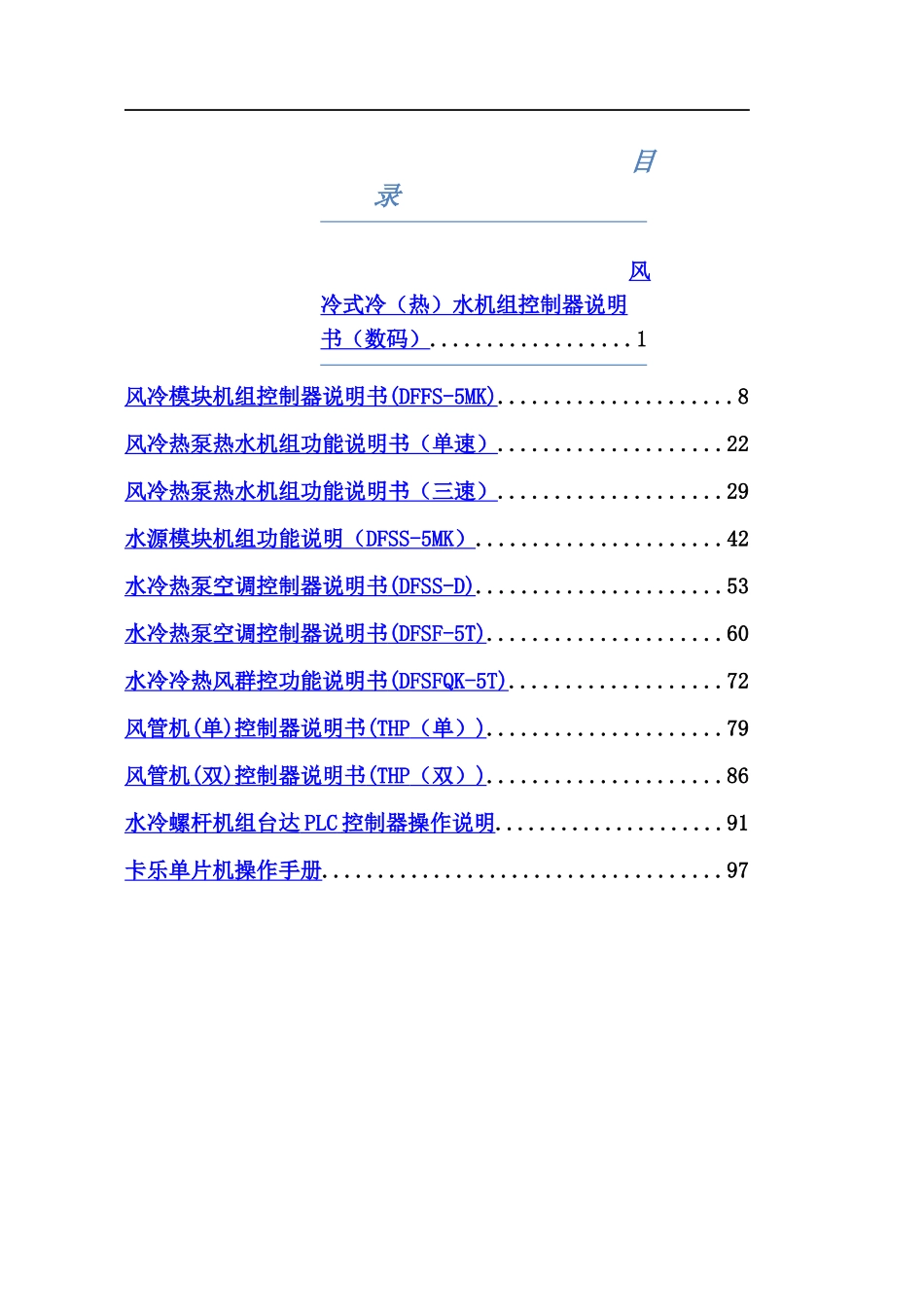

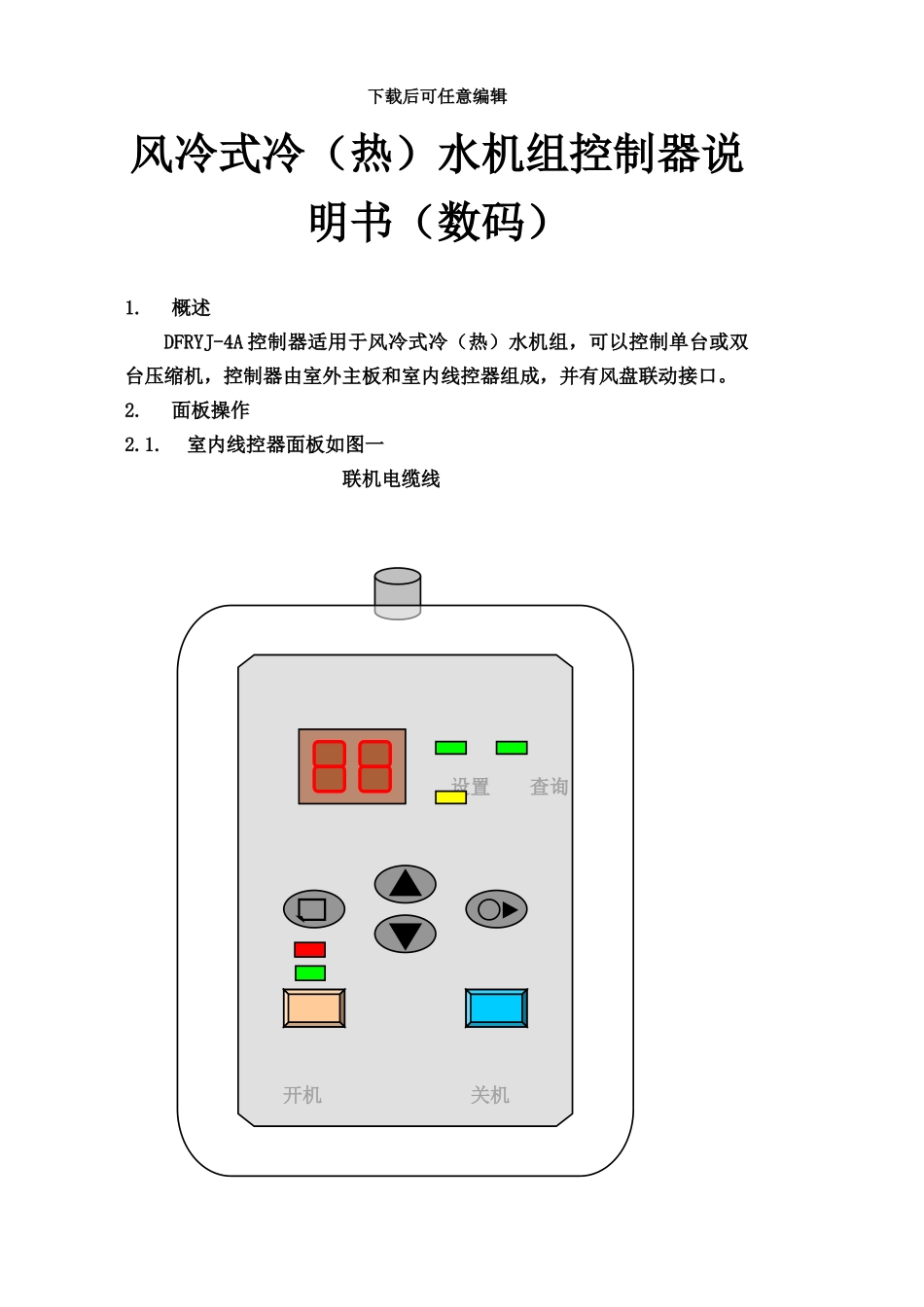

下载后可任意编辑LOTUS 空调控制器使用说明指导书目 录风冷式冷（热）水机组控制器说明书（数码）..................1风冷模块机组控制器说明书 (DFFS-5MK) .....................8风冷热泵热水机组功能说明书（单速）....................22风冷热泵热水机组功能说明书（三速）....................29水源模块机组功能说明（ DFSS-5MK ） ......................42水冷热泵空调控制器说明书 (DFSS-D) ......................53水冷热泵空调控制器说明书 (DFSF-5T) .....................60水冷冷热风群控功能说明书 (DFSFQK-5T) ...................72风管机 ( 单 ) 控制器说明书 (THP （单） ) .....................79风管机 ( 双 ) 控制器说明书 (THP （双） ) .....................86水冷螺杆机组台达 PLC 控制器操作说明 .....................91卡乐单片机操作手册....................................97下载后可任意编辑风冷式冷（热）水机组控制器说明书（数码）1.概述DFRYJ-4A 控制器适用于风冷式冷（热）水机组，可以控制单台或双台压缩机，控制器由室外主板和室内线控器组成，并有风盘联动接口。2.面板操作2.1.室内线控器面板如图一 联机电缆线 设置 查询 开机 关机下载后可任意编辑图一2.2.开关机□按“开机”键开机。 设置温度〈=24℃，运行制冷, 制冷指示灯亮。 设置温度〉=25℃，运行制热, 制热指示灯亮。□按“关机”键停机, 制冷制热指示灯灭。□开机，关机均存储数据。2.3.模式转换(只在关机状态可设置)设置温度调至〈=24℃,选择制冷, 设置温度调至〉=25℃，选择制热.查询□按“上升△”键，进入参数查询状态，可查询 d1﹑d2﹑d3﹑d4﹑d5 的参数 d1 d2 d3 d4 d5 依次为：出水温度，回水温度，盘管温度 1，盘管温度 2,室外空气温度□按退出键退出。2.4.参数设置(只在关机状态可设置)2.5.用户级参数设置( 设置温度设置)□按“设置”键---显示“P1”---再按“设置”键---显示设定温度,□按“上升△””键或“下降▽””键调整设置温度,□按“退出”键，存储数据并退出。 *单冷型，设置温度最高只能调至 24℃。2.6.管理级参数设置□按“设置”键达 10 秒以上，进入管理级参数设置菜单显示“P3”□按“设置”键,显示参数値,□按“上升△”或“下降▽”键可调整参数,□按“设置”键可分别进入 P4﹑P5﹑P6﹑P7﹑P8﹑P9 的调整状态□按“上升△”或“下降▽”键可调整...
